Les mesures d'isolement acoustique D et DnT, w

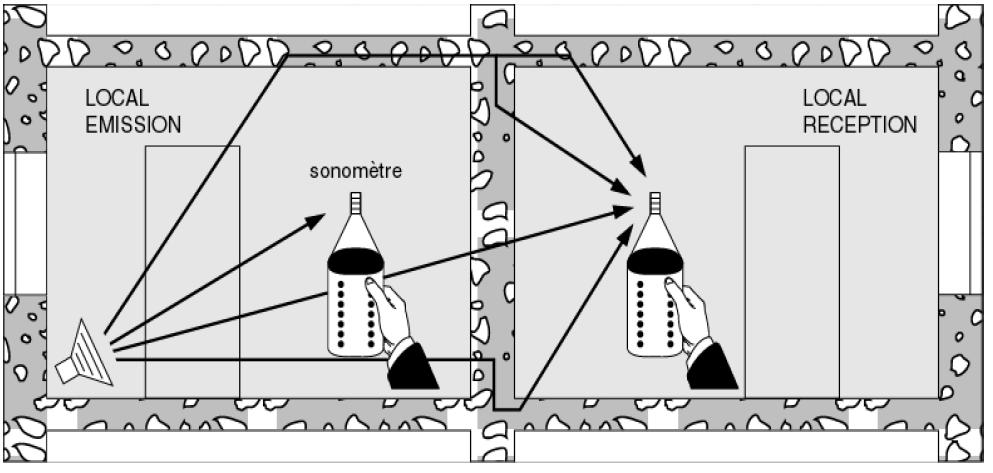

L'isolement brut D est la différence de niveau de bruit entre deux locaux adjacents, celui d'émission et celui de réception. Il est mesuré in situ (sur chantier) et prend donc en compte la totalité des transmissions qu'elles soient directes ou latérales.
Parce qu'il inclut toutes les transmissions, l'isolement brut D est toujours inférieur à l'indice d'affaiblissement Rw (C, Ctr) de 5 à 8 dB (cela dépend de la conception).
Afin de pouvoir comparer les différents essais réalisés sur des chantiers divers, on introduit un terme correctif qui dépend des caractéristiques de la pièce de réception; on obtient ainsi la mesure d'un isolement dit normalisé DnT,w.
Si Le(dB) est le niveau émis, et Lr(dB) est le niveau reçu, on a :
- D = Le(dB) - Lr(dB) = Rw (C, Ctr) – transmissions latérales en dB
- DnT,w = Le(dB) - Lr(dB) + 10.log (T / T0)
- T est le temps de réverbération du local de réception
-
T0 est le temps de réverbération du local de réception de référence :
- pour les locaux de volume inférieur à 50 m3: T0 = 0,5 secondes
- pour les locaux de volume supérieur à 50 m3: T0 = t0 × V / V0, où t0 = 1s et V0 = 100 m3
DnT,w = Rw (C, Ctr) + 10.log (0,32 × V / S) - 5 en dB.
Formule valable pour les logements, bureaux et salles de classe (T=0.5 s)
Où :
Formule valable pour les logements, bureaux et salles de classe (T=0.5 s)
Où :
- V est le volume [m3] du local de réception
- S est la surface [m²] de la paroi séparative entre local émission et local réception pour laquelle on a calculé le Rw (C, Ctr) en prenant en compte les différents éléments constitutifs de la paroi.
- Le terme -5 prend en compte les transmissions latérales en construction courante
On utilisera DnT, A vis-à-vis des bruits intérieurs :
DnT, A = RA + 10.log (0,32 × V / S) - 5 en dB.
On utilisera DnT,A,tr vis-à-vis des bruits extérieurs routiers :
DnT,A,tr = RA, tr + 10.log (0,32 × V / S) - 5 en dB.
Quelques exemples d'appréciations d'utilisateurs en fonction de l'isolement:
| Isolement DnTA | Appréciation de l'utilisateur |
|---|---|
| 35 dB(A) | "On entend tout" |
| 40 dB(A) | "On entend des voix, mais il est difficile de comprendre ce qu'il se dit" |
| 45 dB(A) | "Les conversations à voix fortes sont entendues, mais peu compréhensible" |
| 50 dB(A) | "Toutes les conversations sont inaudibles" |
⇒ Important
Comme les matériaux absorbants ne réagissent pas de la même façon à toutes les fréquences, les temps de réverbération sont fonction de celles ci. Il faut en tenir compte pour le traitement de certains locaux.
⇒ Particularités des façades légères
-
Façades rideaux
- Vis-à-vis des bruits extérieurs, les systèmes courants ne dépassent pas des isolements de l'ordre de 35dB. Des exigences supérieures nécessitent soit des études spécifiques et des vitrages très performants, soit de concevoir une façade semi rideau (habillage sur façade lourde).
- Vis-à-vis des bruits intérieurs, du fait que les murs rideaux filent devant les planchers, il peut y avoir des transmissions latérales importantes. Pour des immeubles d'habitation (compte tenu de la réglementation), cela nécessitera au minimum des allèges et trumeaux en béton pour couper le mur rideau.
-
Bardages et couvertures
Ces parois étant opaques, les performances acoustiques peuvent être très bonnes : on peut en effet utiliser l'effet masse-ressort-masse en adoptant des systèmes multi-parois tels les bardages double peau par exemple qui permettent l'utilisation d'isolants.
