Insonorisation des logements proches des aéroports > Types des toitures existantes

Ce cours n’a pas la prétention d’être exhaustive mais de balayer les techniques de toitures les plus courantes. Nous avons retenu quatre grands types de couvertures, montées sur une même ossature en prenant en compte deux configurations de comble (perdu et aménagé).



Couverture

Tuile terre cuite à emboîtement, grand moule fortement galbée. Mise en oeuvre avec des liteaux 27x27 avec un pureau de 400 mm
Tuile canal terre cuite. Mise en oeuvre avec des liteaux 27x27 avec un pureau de 350 mm
Tuile béton à emboîtement, grand moule faiblement galbée. Mise en oeuvre avec des liteaux 27x27 avec un pureau de 350 mm
Ardoise naturelle 32x22 cm épaisseur 3-4 mm. Mise en oeuvre au crochet avec des liteaux 15x50 avec un pureau de 117,5 mm

Charpente support

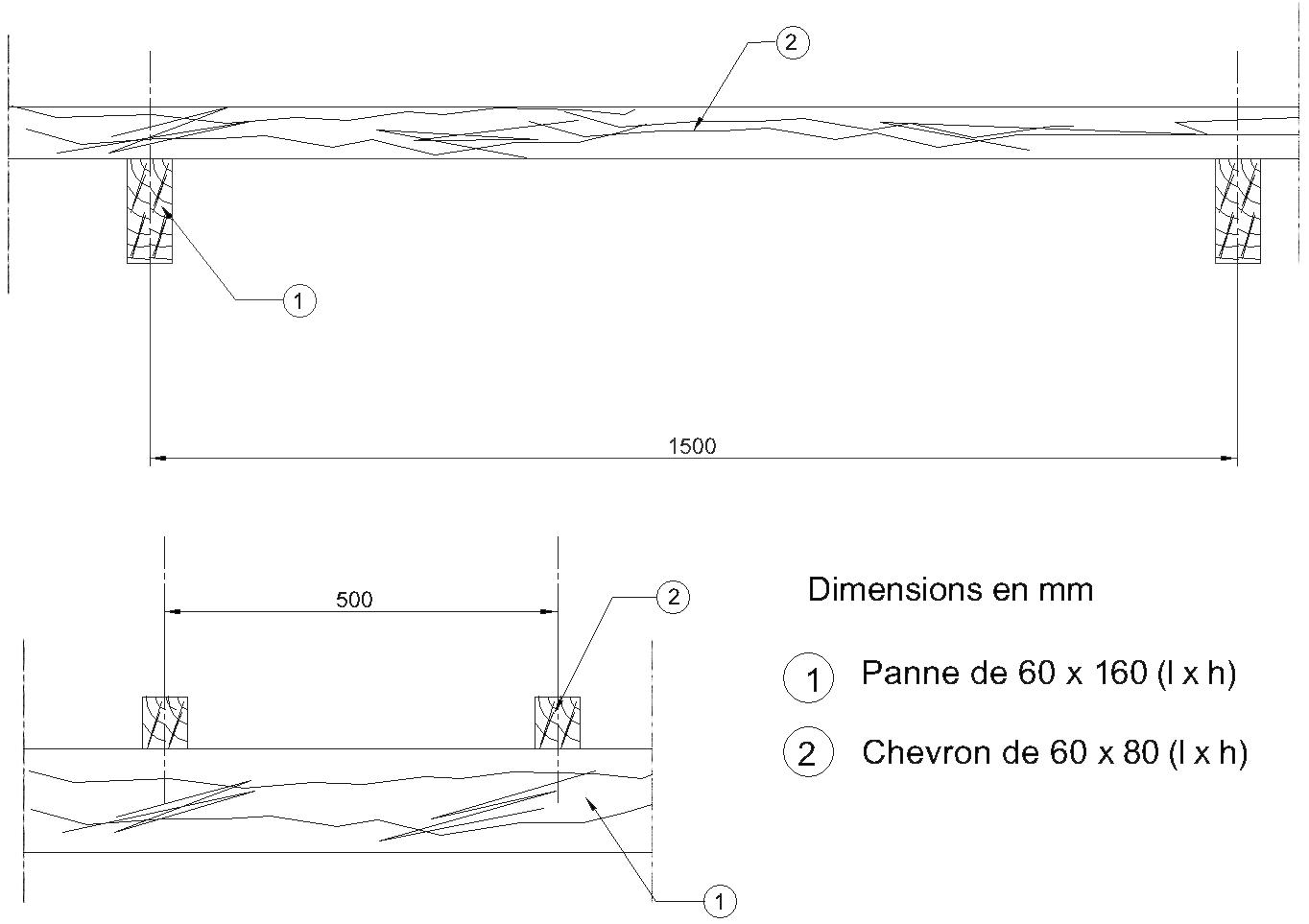

Les couvertures citées ci-contre sont traditionnellement réalisées sur une ossature chevrons sur panne. La section et l’entraxe de ceux-ci varient, nous avons cependant retenu une unique charpente : panne de 60 x 160 mm avec un entraxe de 1500 mm et chevron 60x80 mm tous les 500 mm. L’ossature n’a a priori pas une influence forte, nous avons fait un choix d’entraxes faibles pour se mettre dans le cas d’une ossature la plus rigide et donc a priori acoustiquement moins favorable.

Combles rampants ou perdus

⇒ Plafond
Il est très hétérogène (pour le bâti cible) aussi bien au niveau de la matière que du type de pose. Nous avons donc retenu une plaque de plâtre de 12,5 mm comme référence avec les deux montages suivants :

• comble perdu: Vissé directement sous solive (160x60) avec un entraxe de 50
• comble aménagé: Sur ossature métallique 100 mm sous chevron.

⇒ Isolant thermo-acoustique
Les réglementations thermiques successives ont fait évoluer fortement les pratiques au niveau de ces produits. Nous avons retenu ici 100 mm de laine minérale (ISOCONFORT 32 de chez ISOVER). Ces huit configurations ont été choisies pour représenter le bâti existant en France des années 1900 à 1980.
