Présentation sommaire des climatiseurs individuels

La climatisation individuelle couvre une gamme d’équipements très variés parmi lesquels nous pouvons citer :

• Les climatiseurs mobiles de type monobloc ou à éléments séparés (split system), dont les productions frigorifiques vont respectivement de 2 à 4 kW,
• Les climatiseurs fenêtre (window) avec des puissances frigorifiques allant de 2 à 7 kW,
• Les monoblocs à eau (appelés consoles) avec des puissances frigorifiques approximativement comprises entre 2 et 7 kW,
• Les climatiseurs à éléments séparés (split system ou multi splits) dont les productions frigorifiques vont de 2 à 15 kW,
• Les armoires de climatisation (climatiseurs individuels de grande puissance), qui peuvent être du type armoire monobloc (puissance frigorifique 7 à 120 kW), armoire à condenseur à air séparé (puissance 12 à 120 kW), monobloc à air à installer en toiture appelé rooftop (puissance frigorifique 7 à 350 kW) et enfin armoire à condensation par eau (puissance frigorifique allant de 7 à 140 kW).



La figure suivante présente une vue éclatée d’un climatiseur de type window.

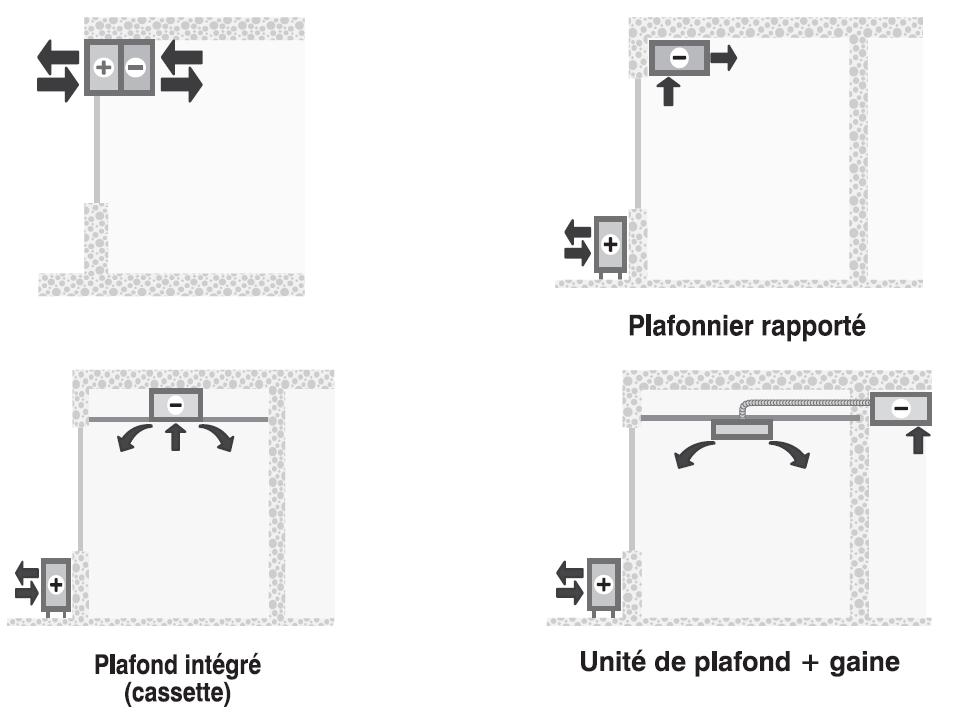

Les climatiseurs individuels peuvent être montés selon différentes configurations (console, allège, plafonnier…) et avec divers équipements terminaux (soufflage direct, soufflage dans un réseau de gaines avec diffuseurs de soufflage et bouches de reprise…).

Dans les pays chauds en développement, la climatisation individuelle est essentiellement assurée par des climatiseurs individuels à condensation par air. La climatisation à condensation par eau (généralement recyclée dans des tours de refroidissement ou des condenseurs évaporatifs) est effectuée exclusivement dans les centrales à eau glacée, avec comme équipements terminaux des ventilo-convecteurs ou des caissons de traitement d’air associés à un réseau de gaines.



La centrale de climatisation et ses accessoires faisant déjà l’objet d’autres chapitres, nous limiterons nos propos, dans le cadre de l’actuel chapitre, aux climatiseurs individuels à condensation par air.

De même, les systèmes à Volume de Réfrigérant Variables (VRV), parfois assimilés aux systèmes multi-splits, seront plutôt traités dans le cadre des centrales de climatisation à condensation par air car ils constituent actuellement de redoutables concurrents des centrales à eau glacée.

La figure 2.4 présente un schéma de montage d’un climatiseur à éléments séparés (split system) avec unité intérieure de type cassette.



Les climatiseurs individuels sont des appareils permettant de rafraîchir ou de ventiler un ou plusieurs locaux à un faible coût, mais sans aucune possibilité de contrôle précis du degré hygrométrique intérieur. Ils peuvent ventiler, rafraîchir, déshumidifier ou chauffer* un local. La fonction chauffage est assurée par résistance chauffante ou, pour les climatiseurs réversibles, par inversion de cycle. Les climatiseurs individuels sont prévus pour un refroidissement de l’air extérieur de 8 à 10 °C.

Pour une utilisation dans les pays où il fait très chaud pendant toute l’année, les résistances chauffantes sont généralement démontées afin d’éviter de souffler de l’air chaud dans le local suite à une mauvaise manipulation de l’utilisateur. Quant aux climatiseurs réversibles pour lesquels la fonction chauffage est assurée par inversion de cycle, l’installateur en pays chaud doit mettre hors service le fonctionnement en inversion de cycle.

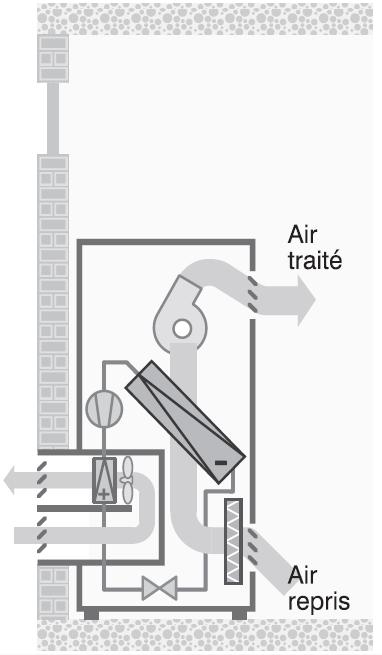

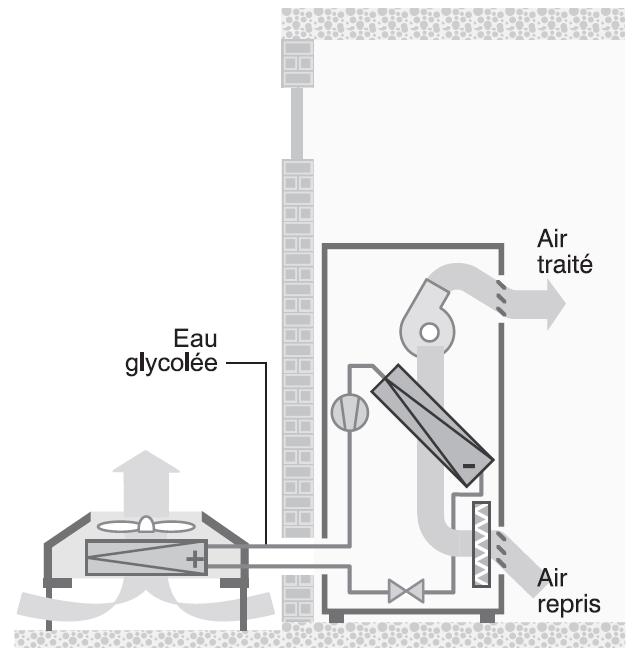

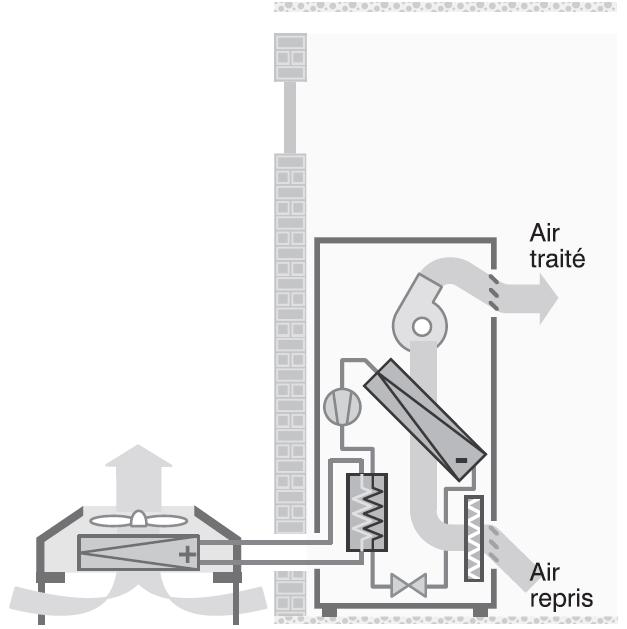

Les figures 2.5 à 2.8 schématisent différentes configurations d'armoires de climatisation.

On notera que les armoires à condensation par air peuvent être du type compact ou à condenseur séparé.

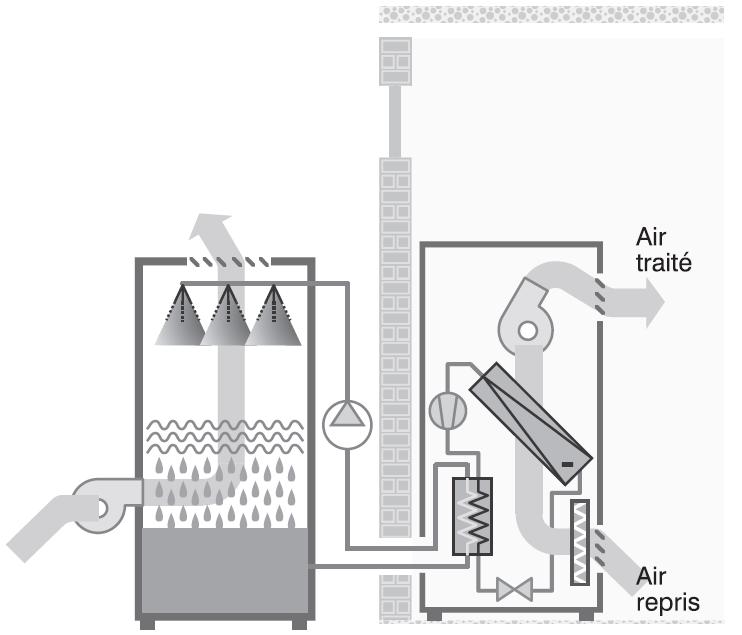

Les armoires à condensation par eau sont rarement utilisées dans les pays en développement. Cependant, on trouve quelques fois des installations de climatisation de moyenne puissance comportant plusieurs armoires à condensation par eau raccordées à une seule tour de refroidissement.
