L'amélioration de la machine frigorifique > Récupération de chaleur au condenseur

Exemple de récupération de chaleur au condenseur

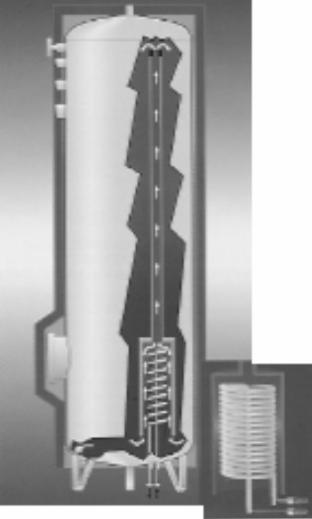

Dans un grand hôtel de Niamey surplombant le fleuve, les groupes d’eau glacée sont munis de récupérateur de chaleur sous forme d’échangeur à eau incorporés dans des réservoirs de 10.000 litres pour la production d’eau chaude.

Ces réservoirs sont installés au dernier étage de l’hôtel et sont complétés par une production de chaleur par énergie solaire. Mais voilà que les pompes véhiculant l’eau glacée tombent en panne. Les pompes des panneaux solaires sont démontées pour remplacer celles défectueuses. Conclusion : l’appoint solaire indispensable n’existe plus pour la production d’eau chaude…

Pour éviter tout désagrément à la clientèle, les groupes d’eau glacée, qui sont devenus entre temps les principaux producteurs d’eau chaude, tournent sans arrêt, jour et nuit : pour utiliser l’eau glacée et permettre aux groupes d’être constamment en demande de froid, la régulation de certaines zones est pontée. C’est ainsi que le restaurant, le hall d’entrée qui s’étend sur quasi toute la surface du l’hôtel et certains autres locaux collectifs sont climatisés non stop, portes ouvertes vers l’extérieur en permanence.

Que dire…. ?

Si la conception de l’installation était parfaite dans son principe technique et noble car tenant compte des réalités du pays, par manque de suivi et de moyens financiers l’installation est devenue un cauchemar pour le responsable technique.

Il est possible de récupérer de la chaleur sur le circuit de condensation du réfrigérant tout en restant très prudent sur la taille du condenseur conventionnel à maintenir. Malgré la présence d’un système de récupération de chaleur, il ne faut certainement pas sélectionner un condenseur conventionnel de plus faible capacité : que deviendrait la pression de condensation si les calories récupérées n'étaient pas évacuées…?

Le COP de la machine frigorifique serait dégradé sous prétexte de récupérer de l'énergie au condenseur…

Autre exemple de récupération de chaleur au condenseur

A Agadir, au Maroc, un frigoriste est chargé de la maintenance de complexes frigorifiques dans lesquels est stocké du poisson. Principalement des chambres froides de congélation. Toutes ces chambres froides sont montées sur des vides ventilés dans lesquels des turbines véhiculent de l’air à température ambiante pour éviter toute apparition de givre sur les sols des chambres froides. Après le passage dans le vide ventilé, l’air est tout simplement rejeté par des grilles vers l’extérieur. Ce frigoriste pense depuis longtemps pouvoir dévier cet air frais vers les condenseurs à air situés sur la toiture mais n’arrivent pas à obtenir les fonds nécessaires de sa direction pour acheter les gaines nécessaires.

Que dire…. ?

Cet exemple dépasse le cadre de la climatisation, mais dans le cas d’un immeuble muni d’un réseau de prise d’air frais et d'air recyclé, il existe également soit la possibilité de refroidir l’air neuf via un échangeur avec l’air frais vicié rejeté vers l’extérieur, soit la possibilité de profiter de l'air vicié pour refroidir le condenseur.

Sur le diagramme P-H, on peut estimer l’enthalpie économisée en baissant la température de condensation. Plus encore, si un système de récupération existe pour la production d’eau chaude, via des compteurs horaires, on peut évaluer les kWh économisés sur les ventilateurs des condenseurs conventionnels qui seront moins utilisés, idem sur les heures du compresseur qui sera moins sollicité, etc. Le tout étant de pouvoir pratiquer des comparaisons objectives : l’avantage de l’Afrique par rapport à l’Europe est que les conditions de base extérieures sont quasi identiques pour au moins 8 mois de l’année.
