L’échauffement de l’air (ΔTak) à travers un condenseur à air, c’est-à-dire l’écart entre la température de l’air à la sortie du condenseur (Tas) et la température de l’air à l’entrée du condenseur (Tae), se situe généralement autour de 5 à 10 °C. On notera que la température de l’air à l’entrée du condenseur correspond à la température de l’air ambiant extérieur (Text). L’écart de température (ΔTka) entre la température de condensation (Tk) et la température de l’air à la sortie du condenseur (Task) est de 5 à 10 °C. L’écart (ΔTk) entre la température de condensation et la température de l’air ambiant extérieur sera compris entre 10 à 20 °C, soit en moyenne 15°C.



Le sous-refroidissement (SR) dans le condenseur à air sera compris entre 4 et 7°C. On notera que le sous-refroidissement correspond à l’écart entre la température de condensation et la température du fluide frigorigène à la sortie du condenseur. Un sous-refroidissement faible indique un manque de fluide frigorigène, tandis qu’un sous-refroidissement élevé indiquera un excès de charge. Une surchauffe (SC) normale se situera entre 5 et 10 °C. La surchauffe représente l’écart entre la température du fluide frigorigène à la sortie de l’évaporateur et la température d’évaporation. Un détendeur partiellement obstrué provoquera une élévation de la surchauffe.

A l’évaporateur, l’écart (ΔTao) entre la température de l’air soufflé (Tos) et la température de l’air repris (Tor) sera compris entre 6 à 10 °C. L’écart (ΔTo) entre la température d’évaporation To et la température de l’air repris (Tor) sera compris entre 16 et 20 °C, soit en moyenne 18°C. L’écart entre la température d’évaporation To et la température de l’air repris Tor restera constant si la haute pression ne varie pas. Une basse-pression anormalement faible sera due au fait que le compresseur aspire beaucoup plus de vapeurs que l’évaporateur n’en produit.

Les informations ci-dessus permettent de connaître les grandeurs importantes suivantes: la basse pression Po (et la température d’évaporation To), la haute pression Pk (et la température de condensation Tk), la surchauffe, le sous-refroidissement, la température de l’air à la sortie du condenseur, la température de l’air repris et enfin la température de l’air soufflé au niveau de l’évaporateur.

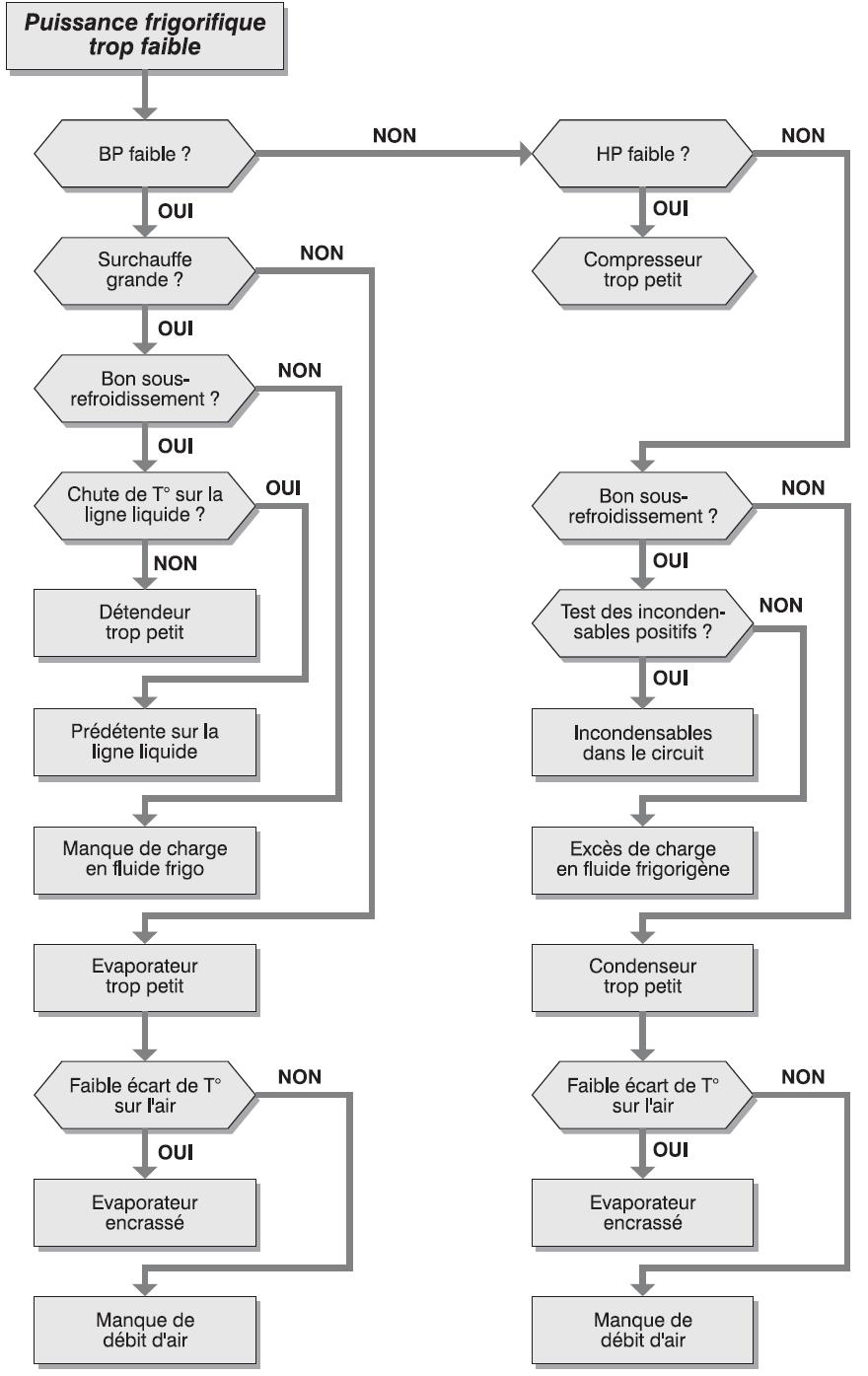

Connaissant la nature du fluide frigorigène dans l’installation (à lire sur le détendeur thermostatique) et la température ambiante extérieure mesurée lors de l’intervention, on peut en déduire Tk et Pk. La valeur de la température à obtenir dans la pièce permet d’en déduire To, d’où Po. En montant un manifold sur l’installation, on peut lire les valeurs relatives de Po et de Pk qu’il suffit de comparer aux valeurs de références afin d’orienter le diagnostic en s’inspirant de l’organigramme de la figure 2.9.
