Le diagnostic global d'une installation de climatisation > Le déséquilibrage du réseau
En climatisation centrale, l'air est distribué dans les locaux après son passage sur les batteries de refroidissement. Chaque local a ses besoins de refroidissement propres. On peut dans certains cas regrouper les locaux en zones de charges semblables afin de faciliter la régulation. L'air est véhiculé dans les canalisations pour être distribué dans les locaux à climatiser.
Les besoins des locaux dictent les débits d'air nécessaires à leur refroidissement.
La charge frigorifique sensible d'un local à refroidir à la température TI sachant que la température de soufflage est TS s'évalue par la formule :
QS = 0,33 qv (TI - TS) (en W)
On voit que le couple (débit qv, température de soufflage TS) constitue le paramètre de base pour réguler la température interne TI. Lorsque la température de sortie de batterie froide est imposée, le débit d'air pour chaque local à climatiser est obtenu par un calcul à partir de la puissance frigorifique QS.
Equilibrer un réseau d'air de climatisation consiste à donner à chaque local le débit qv d'air nécessaire à son maintient à la température de consigne TI. On y arrive par un calcul de pertes de charges prenant en compte la distance du local à la batterie froide, le débit demandé, les singularités du parcours aéraulique, la forme et la rugosité des canalisations...
L'équilibrage d'un réseau de gaine de transport d'air n'est pas aisé. Il est fréquent que des écarts soient observés entre les valeurs calculés et la réalisation pratique en terme de débits observés.
Dans les cas de climatisation centrale, les causes de dérèglement de réseaux aérauliques sont multiples :
- les gaines fracturées provoquent des fuites d’air traité,
- des vis de serrage manques à certains appareils ou à certains niveaux du réseau,
- des appareils ou pertes de charges parasites ont été placés sur le réseau,
- des filtres sont bouchés,
- des ventilateurs fonctionnent mal.

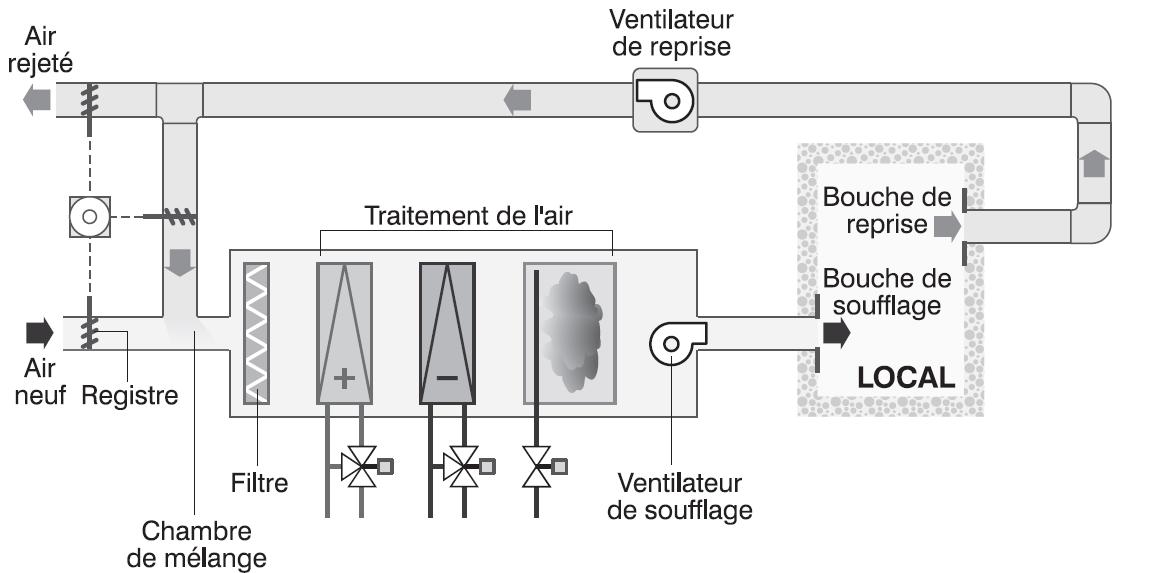

Figure 1.5 Schéma de principe de l‘installation de climatisation

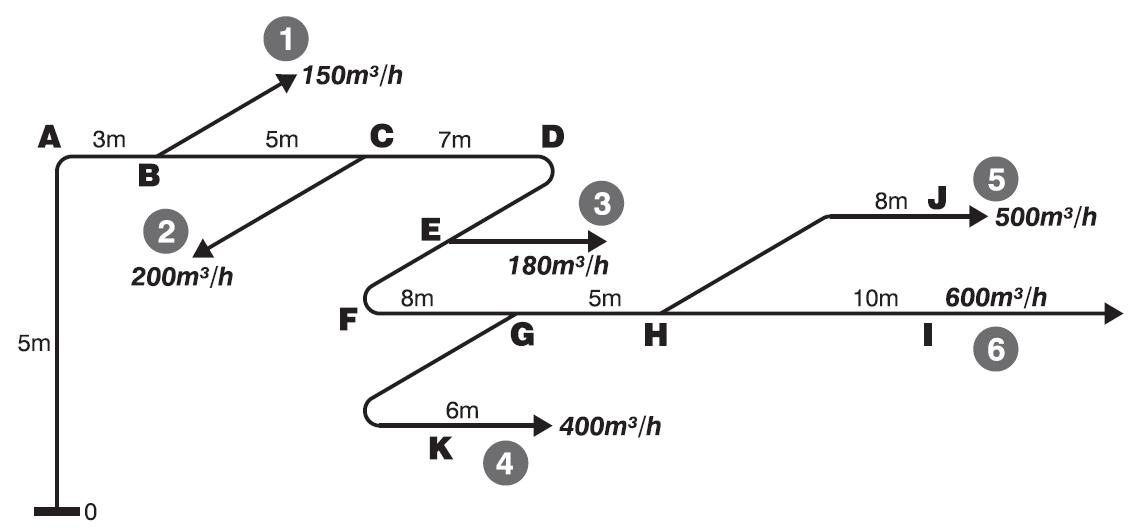

Figure 1.6 Schéma de principe d’un réseau aéraulique
