Systèmes d’utilisation de l’eau de pluie dans le bâtiment > Stockage

GÉNÉRALITÉS

Il convient de vérifier avant de mettre en service son installation que les règles suivantes sont bien respectées :

• Les cuves ayant servi à un autre usage que le stockage de l’eau de pluie sont déconseillées ;
• Une cuve réhabilitée doit présenter les mêmes équipements et la même sécurité d’utilisation qu’une cuve neuve.



Une cuve de stockage doit présenter au minimum les garanties suivantes :

• Matériaux des parois intérieures inertes vis-à-vis de l’eau de pluie tels que béton, polyéthylène, polyester renforcé, verre et aciers revêtus ;
• Aération munie de grille anti-moustiques de maille de 1mm au maximum ;
• Facilement accessible pour le nettoyage ;
• Fermeture par un accès sécurisé ;
• Dispositif assurant l’arrivée de l’eau de pluie dans le bas de la cuve ;
• Équipée d’un trop-plein dont la section absorbe la totalité du débit maximum d’alimentation de la cuve et d’un dispositif permettant d'éviter l'entrée des insectes ou petits animaux à l'intérieur de la cuve ;
• Clapet anti-retour en cas de raccordement du trop-plein au réseau d’évacuation des eaux usées (recommandé quel que soit le mode d’évacuation).

Pour les équipements permettant une distribution de l’eau de pluie à l’intérieur des bâtiments les cuves sont non translucides.

Pour éviter la formation d’algues, il est recommandé d’appliquer cette exigence à tous types de stockage de l’eau de pluie.

DIMENSIONNEMENT

1) Définir ses besoins
Les besoins en eau de pluie sont estimés au cas par cas à partir des utilisations envisagées (toilettes, lavage extérieur, jardin…), de leur fréquence et de leur saisonnalité. Ces besoins varient sensiblement selon la région, le climat, le type de bâtiment et les pratiques des occupants. Le recours à des statistiques de consommation doit être effectué avec précaution.

2) Estimer le volume d’eau de pluie récupérables
Les éléments à prendre en compte pour estimer le volume d’eau de pluie récupérable sont :

• La surface de toiture : la surface de toiture (S en m2) est la projection horizontale de la toiture servant au captage de l’eau de pluie
• Le type de couverture : un coefficient de restitution KT doit être appliqué. En fonction du toit, ce coefficient est généralement compris entre 0,5 et 0,9. Par exemple :

  Type couverture	Coefficient de restitution (KT)
  Toit en matière dure (tuile, ardoise…) en pente	0,9
  Toit ondulé en pente	0,8
  Toiture terrasse	0,6

• Le système de filtration : le système de filtration à l’entrée de la cuve de stockage doit être entretenu régulièrement. Son coefficient de rendement hydraulique est généralement KF =0,9 pour un système bien entretenu.
• Les précipitations : prendre en compte la pluviométrie moyenne annuelle locale (P en mm).

Le volume maximum d’eau de pluie récupérable annuellement est :

3) Estimer le volume du stockage
En l’absence d’une simulation basée sur des données pluviométriques locales suffisamment précises, on pourra utiliser les éléments suivants :

• dans les régions où la pluviométrie est régulière, le volume de la cuve de stockage peut être évalué à trois semaines de besoins ;
• dans les régions soumises à de longues périodes sans pluie, un volume plus grand sera nécessaire.

CONSEILS DE MISE EN OEUVRE DU STOCKAGE

Cuve enterrée	Cuve aérienne
Les conditions d’implantation et de pose de la cuve au regard de la stabilité des fondations avoisinantes doivent être respectées.
Implantation • À proximité de l’immeuble connecté et de préférence à l'écart du passage de toute charge roulante ou de toute charge statique. • Dans les cas particuliers (passage de charges roulantes, charges statiques, nappe phréatique, etc.) des précautions adaptées doivent être prises.	De préférence à proximité des tuyaux de descente de gouttières et protégée contre les élévations importantes de température et le gel.
Pose • La hauteur d’enfouissement doit prendre en compte la protection contre le gel. • Les dimensions de la fouille doivent permettre la mise en place de la cuve, sans permettre le contact avec les parois de la fouille avant le remblaiement (espace minimum de 0,20m sur toute la périphérie de la cuve). • La surface du lit de pose est dressée et compactée pour que la fosse ne repose sur aucun point dur ou faible. La planéité et l'horizontalité du lit de pose doivent être assurées. • Le remblayage latéral de la cuve est effectué symétriquement en couches successives, avec du sable ou d’autres matériaux suivant les prescriptions du fabricant. • L’utilisation de raccords souples entre cuves et canalisations est conseillée, ce afin de s’affranchir d’éventuels mouvements de terrain pouvant provoquer fuites de réseau et conséquences pathogènes sur les fondations avoisinantes.	À l’écart des zones de ruissellements, sur une surface autoportante, lisse, horizontale et exempte d’aspérités.

Dans tous les cas, il convient de se référer également aux instructions du fabricant.

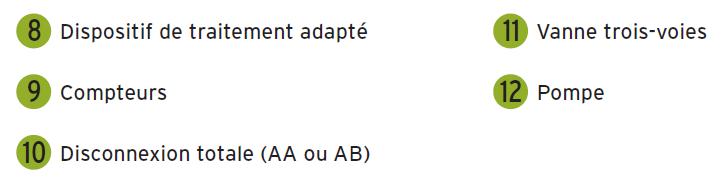

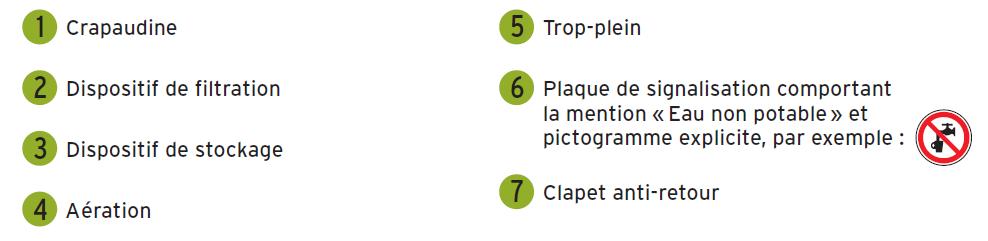

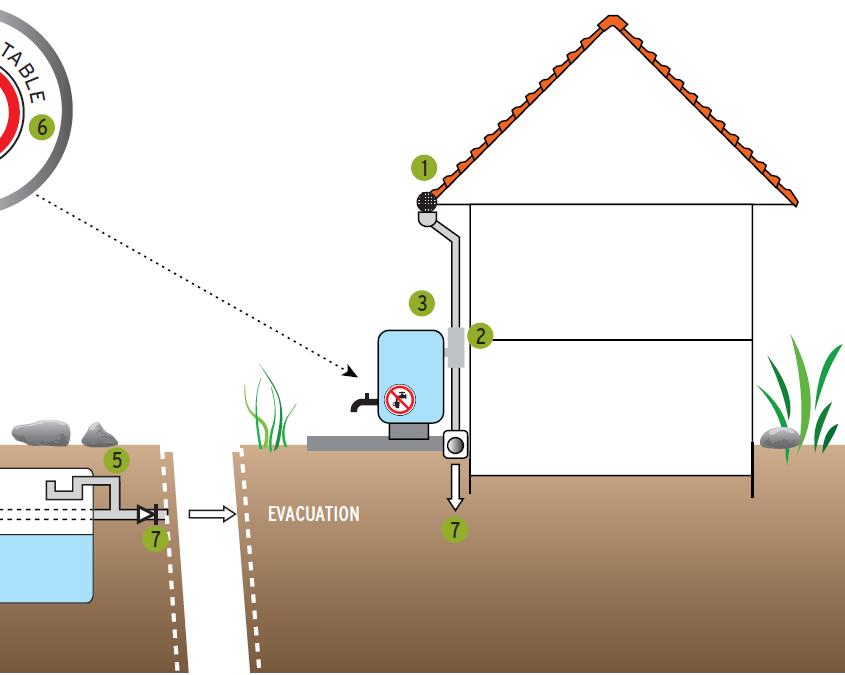

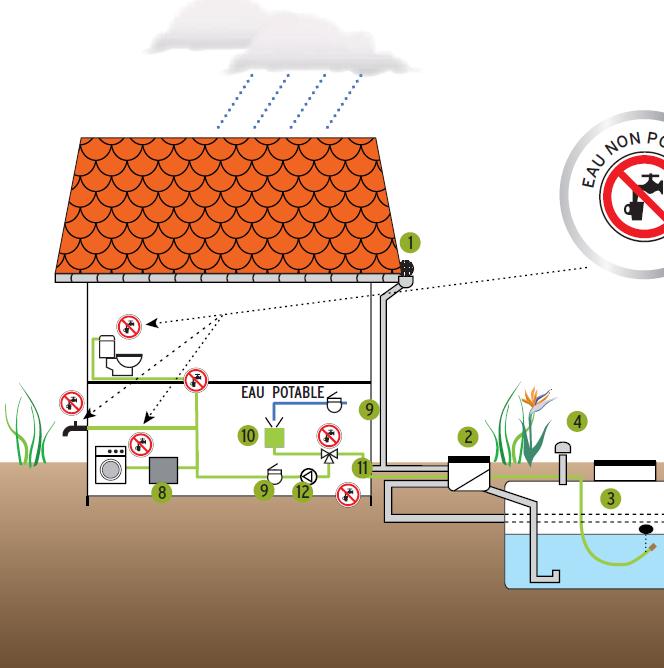

EXEMPLES D’INSTALLATIONS
