Systèmes d’utilisation de l’eau de pluie dans le bâtiment > Protection du réseau d’eau potable par disconnexion
L'appoint en eau du système de distribution d’eau de pluie depuis le réseau de distribution d’eau potable doit être assuré par un système de disconnexion par surverse totale (type AA) ou par surverse totale avec trop-plein (type AB). Dans tous les cas la garde d'air doit être visible.
Si la garde d'air est placée dans un boîtier ou un réservoir, celui-ci devra comporter une trappe de visite permettant de la rendre visible.

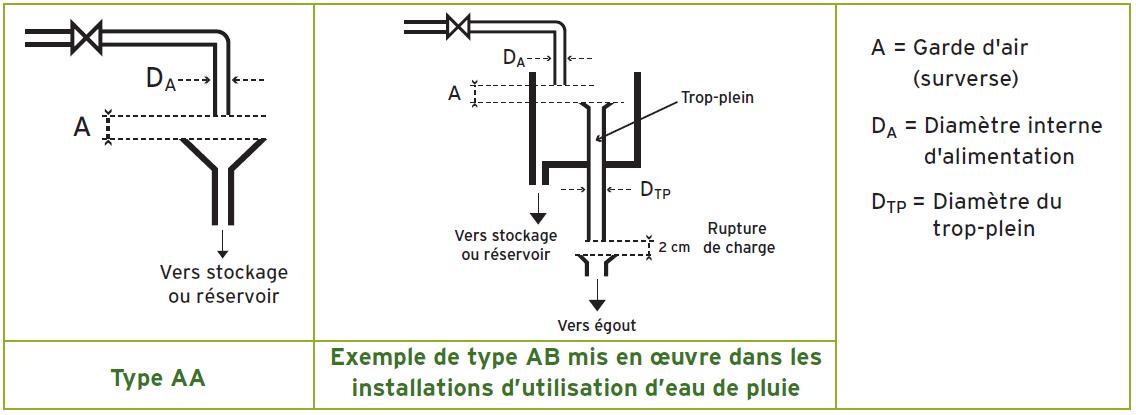

Le dimensionnement de ces dispositifs doit respecter les règles suivantes :
Pour le type AA
Garde d'air :
- A = 2DA mais pas inférieur à 20 mm.
- L'écoulement vers le bac récepteur doit s'effectuer verticalement.
- Tout objet ou paroi doit être à plus de 2DA de l'orifice de l'alimentation.
Pour le type AB
le calcul du dimensionnement est plus complexe (cf. norme NF EN 13077) : il est recommandé de mettre en oeuvre des appareils prêts à monter dont le fabricant garantit le respect de cette norme. Pour les dispositifs correspondant à l’exemple de type AB présenté ci-dessus, l’installateur vérifiera que les conditions nécessaires suivantes sont respectées : Garde d'air :
- A > 2DA et A > 20 mm.
- L'écoulement vers le bac récepteur doit s'effectuer verticalement.
- Tout objet ou paroi doit être à plus de 2DA de l'orifice de l'alimentation.
- Orifice circulaire horizontal (voir figure ci-dessus).
- Équipé d'une rupture de charge.
- DTP = 2DA

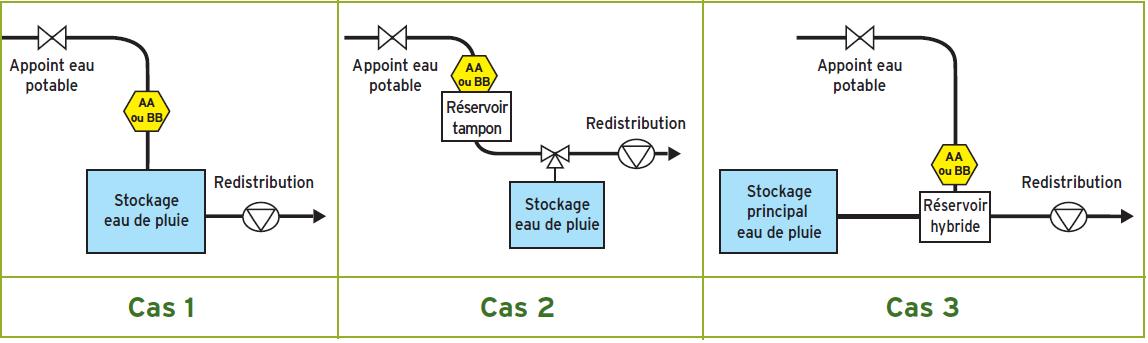

Cette disconnexion peut être localisée :
- en amont du stockage d’eau de pluie (cas 1) ;
- en amont (ou à l’intérieur) d’un réservoir tampon alimenté exclusivement par de l’eau potable (cas 2) ;
- en amont d’un réservoir hybride recevant eau de pluie et eau potable (cas 3).
Remarque : réaliser une disconnexion AB à l’intérieur du stockage principal ou d’un réservoir hybride est une option déconseillée : le dimensionnement de la garde d’air et du trop-plein est alors plus complexe et spécifique à chaque installation.
Important : l'alimentation directe du réseau d'eau de pluie par le réseau d'eau potable est interdite, même temporairement. L'utilisation d'un tuyau flexible de secours à brancher manuellement en cas de défaut de pompage sur le réseau d'eau de pluie est donc à proscrire.
