Réduire les ponts thermiques > Liaison plancher bas-mur extérieur
On distingue deux cas assez différents : les dalles basses sur terre-plein, et les dalles sur vide-sanitaire ou sous-sol non chauffé.
Dalle basse sur terre-plein
La solution la plus efficace pour traiter la liaison du plancher bas avec le mur extérieur et les fondations est la dalle flottante sur isolant. La remontée périphérique d’isolant que permet cette technique rompt efficacement le pont thermique entre la dalle et la longrine. Dans le cas d’une isolation extérieure, le prolongement de l’isolation le long de la longrine permet de compléter le traitement du pont thermique.
Certains systèmes permettent même de se passer totalement de longrine pour les bâtiments de faible hauteur.

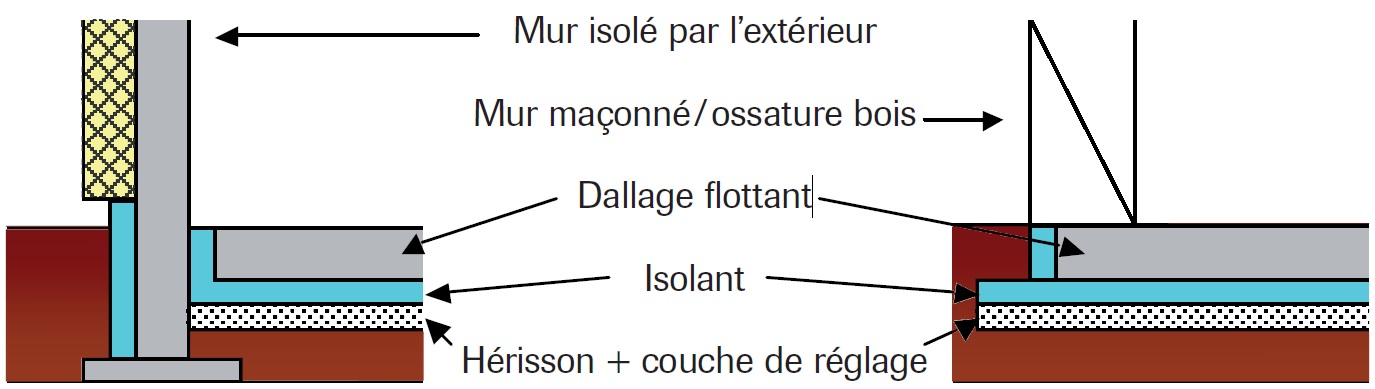

Figure 6: Coupe de principe d’isolation sous dallage flottant.
Dalle portée sur vide-sanitaire ou sous-sol non chauffé
Dans ce cas, la coupure thermique en périphérie de la dalle pont thermique.
La solution la plus courante consiste alors à prolonger les isolants de part et d’autre de la longrine ou du mur. Le pont thermique reste important car la dalle reste en contact avec les fondations via la longrine.

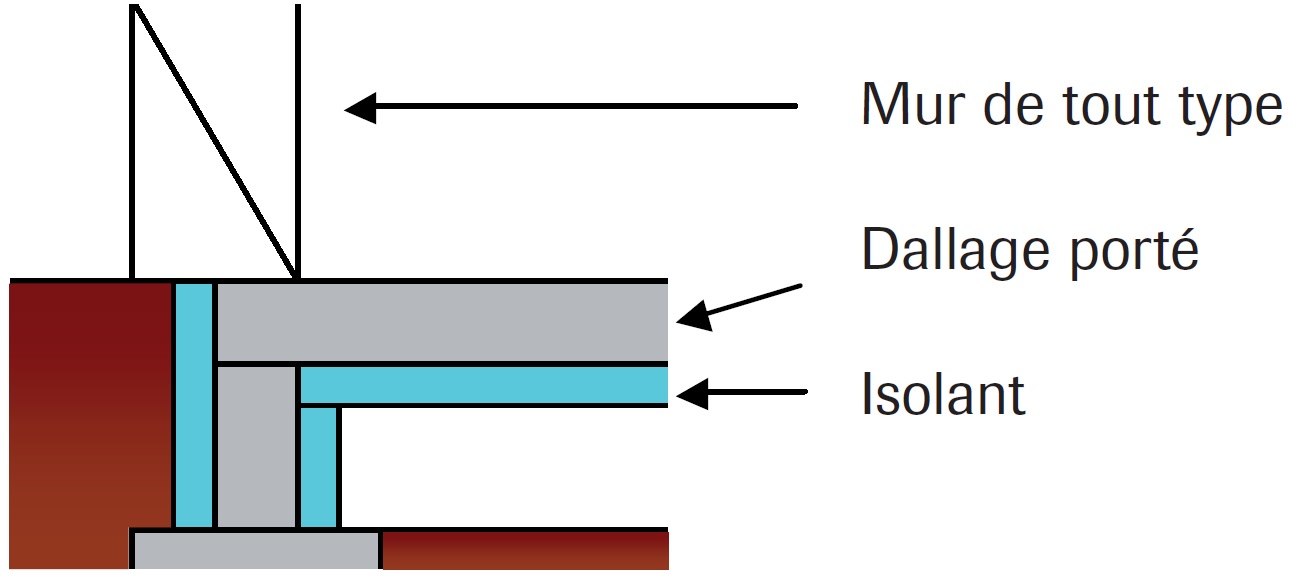

Figure 7 : Coupe de principe d’isolation de dallage porté
Une solution innovante est déjà utilisée en Allemagne dans les maisons passives. Il s’agit de mettre en oeuvre du verre cellulaire ou du béton cellulaire en coupure thermique en pieds de mur, dans le prolongement d’une isolation sous chape. Cette solution est tout à fait réaliste en termes de structure pour des bâtiments de faible hauteur, et apparaît en France chez certains fabricants.

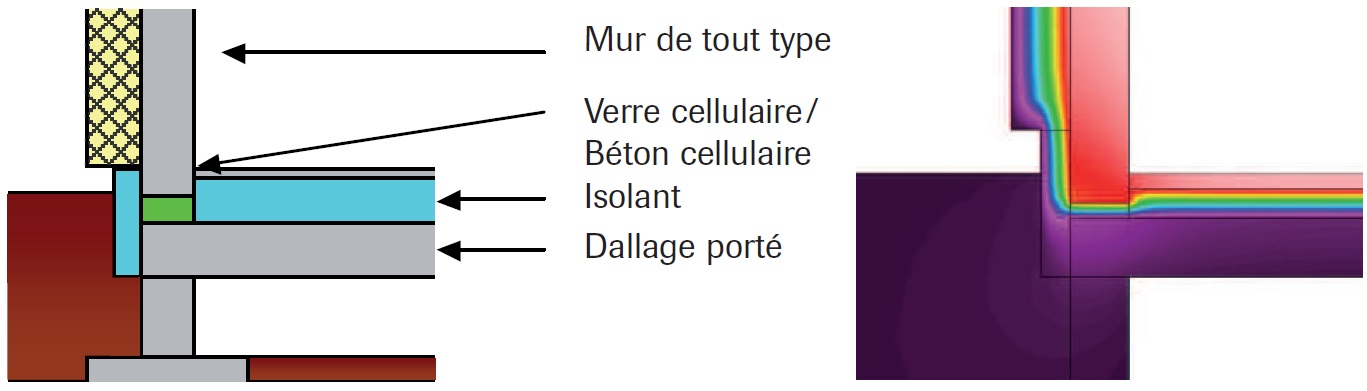

Figure 8 : Coupe de principe d’isolation de dallage porté avec coupure thermique en verre cellulaire ou béton cellulaire.
Modélisation sous THERM du schéma (Figure 8), avec 50 mm de verre cellulaire de conductivité 0,050 W/m.K. = 0,23 W/m.K.
La coupure du pont thermique est ainsi très performante, puisque la valeur du pont thermique chute de Ψ = 0,66 W/m.K dans la configuration de la figure 7 à Ψ = 0,23 W/m.K avec une coupure thermique en verre cellulaire (figure 8).
L’inconvénient de cette solution est que l’inertie de la dalle n’est plus mobilisable, ce qui est défavorable pour le confort d’été. Elle reste très pertinente si elle est couplée à un plancher chauffant relié à une pompe à chaleur géothermique pouvant assurer le rafraîchissement passif par géocooling (circulation directe de l’eau des capteurs géothermiques dans le plancher).
