Problématique des ponts thermiques > Définitions


Les ponts thermiques sont les déperditions provoquées par des liaisons d’éléments constructifs entre eux (dalle, mur, menuiserie, poutres…). Ces pertes de chaleur (ou de fraîcheur en été) s’ajoutent aux déperditions dites surfaciques. Les ponts thermiques sont caractérisés dans la plupart des cas par une valeur linéique désignée par la lettre Ψ et exprimée en Watt par mètre linéaire et par degré (W/m.K). Certains ponts thermiques dits ponctuels, comme les poteaux, ont une valeur unitaire nommée Χ qui est exprimée en W/K.



Les ponts thermiques structurels sont des déperditions liées à des procédés d’accroche des isolants ou de leur parement. Cette problématique concerne également les techniques de construction en ossature bois. Il s’agit principalement d’équerres, de chevilles, de rails, de pièces de bois, dont la présence à travers l’isolant en dégrade très fortement la performance dans certains cas. L’impact des chevilles ou des équerres est exprimé par un coefficient en W/K et un nombre au m², tandis que celui des rails et pièces de bois est caractérisé par un coefficient linéique en W/m.K et une quantité en mètre par mètre carré de parois (m/m²). Ces ponts thermiques structurels doivent être intégrés au calcul du coefficient de transmission U d’une paroi (en W/m².K).

Les règles de calcul des ponts thermiques et des ponts thermiques structurels sont détaillées dans les règles Th-U de la réglementation thermique, respectivement dans les fascicules 5 et 4. S’il ne faut retenir qu’une chose de ces règles, on gardera à l’esprit, que dans la norme française, la valeur d’un pont thermique est calculée par différence avec la déperdition normale des parois concernées mesurées en cotes intérieures.

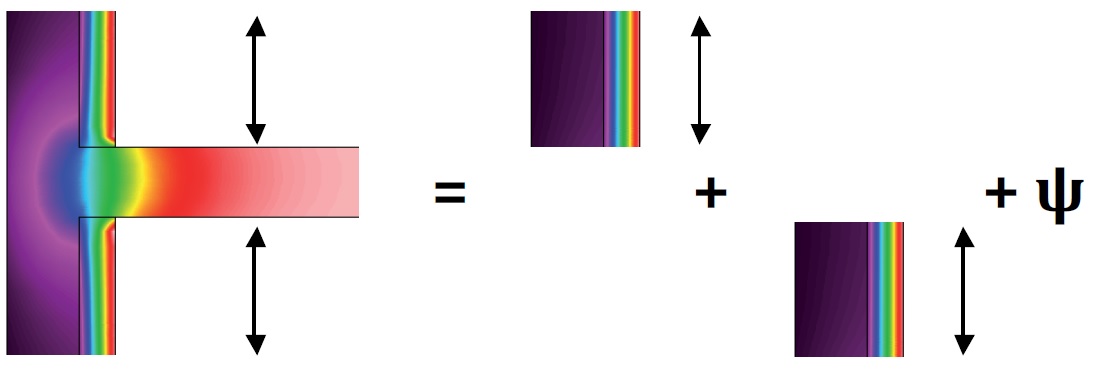

Illustration de la norme française de calcul des ponts thermiques
Figure 1 : Illustration de la norme française de calcul des ponts thermiques.
Modélisation sous THERM : les couleurs représentent la température dans la paroi, du plus chaud (en rouge) au plus froid (en violet).


D’autres normes étrangères, notamment les normes allemandes ne sont pas calculées par rapport à la même référence. Les valeurs calculées sur la base de ces normes ne sont donc pas utilisables dans le contexte des règles de calcul françaises. Il est également important de noter que pour une isolation donnée, un pont thermique est créé par l’augmentation de la surface développée. C’est pourquoi, par exemple une poutre, même isolée sur trois faces avec une épaisseur constante, crée un pont thermique non négligeable.

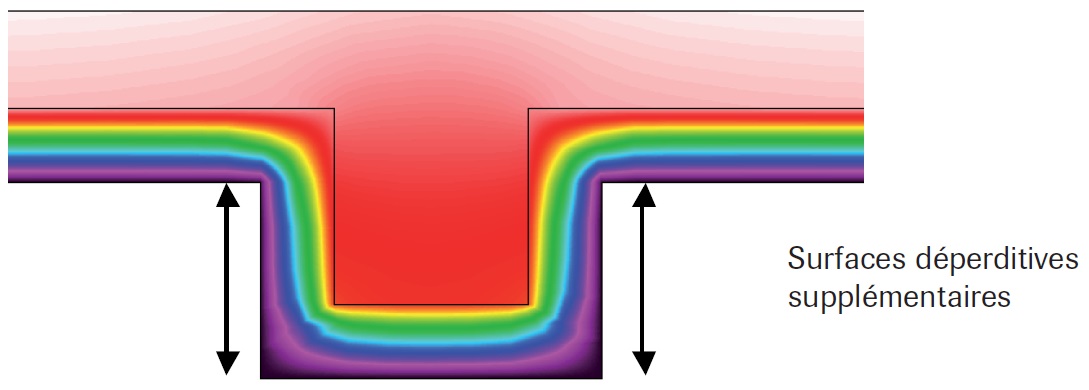

Illustration du pont thermique créé par augmentation de surface développée
Figure 2 : Illustration du pont thermique créé par augmentation de surface développée. Modélisation sous THERM


Documents de référence pour la détermination des ponts thermiques et ponts thermiques structurels classiques : Pour le calcul des ponts thermiques « exotique » en deux dimensions, le logiciel gratuit THERM créé par le LBNL est fréquemment cité. Il a d’ailleurs été utilisé pour illustrer la présente fiche.

Différents logiciels existent pour la modélisation des ponts thermiques en trois dimensions. Ils sont payants.
