Les principes de l'étanchéïté à l'air
L’étanchéité à l’air des parties courantes des combles est assurée généralement par une membrane d’étanchéité à l’air.
Il faut que l’étanchéité soit assurée de façon continue. Pour cela, il faut veiller au recouvrement des lés et aux jonctions avec d’autres parois et/ou points singuliers.
Nous distinguons les cas de fixation au bâti des réelles opérations d’étanchéification.

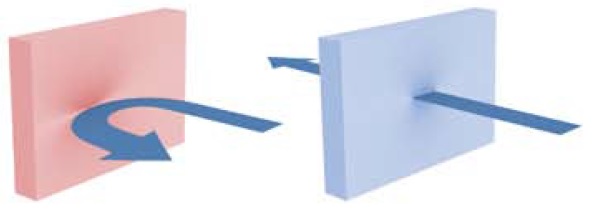

Dans la suite du guide, les parois dont l’étanchéité à l’air est assurée par d’autres moyens ou qui n’ont pas besoin de l’être (dans le volume chauffé) sont représentées en rouge. Les parois dont il faut traiter l’étanchéité à l’air apparaissent en bleu.
Membrane d’étanchéité à l’air
On définit membrane d’étanchéité à l’air, un film (souvent à base polyéthylène, polypropylène ou polyamide, d’épaisseur de l’ordre de quelques dizaines de µm) ayant une très faible perméabilité au passage de l’air.
A la fonction d’étanchéité à l’air peut être associée (et c’est très souvent le cas dans le secteur du bâtiment) celle de pare-vapeur ; d’ailleurs, la molécule de la vapeur d’eau (H2O) étant plus petite que celles de l’air (O2, N2, Ar, CO2), une faible perméabilité à la vapeur d’eau est généralement la garantie d’une faible perméabilité à l’air.
Pour cette raison, les textes de référence (nouveau CPT 3560, par exemple) expriment parfois les exigences d’étanchéité à l’air en termes de perméance à la vapeur d’eau (valeur Sd (en m) = épaisseur d’une couche d’air immobile ayant une perméance à la vapeur équivalente à celle du produit à l’objet). Elle doit être supérieure à 18 m.

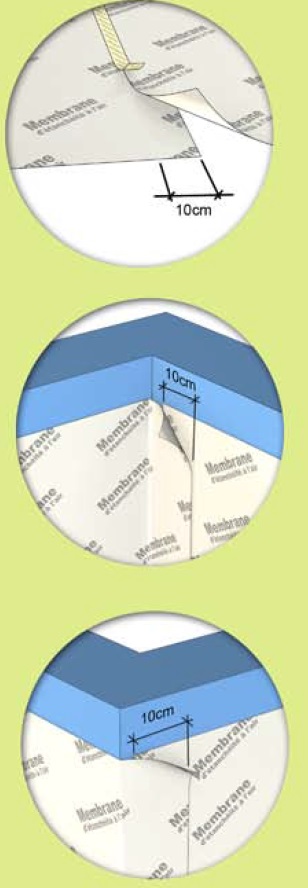

Recouvrement entre lés
En partie courante ou dans les angles, toujours respecter un recouvrement minimum de 10 cm.
Traiter la jonction avec une bande adhésive appropriée.
Etanchéité avec le bâti

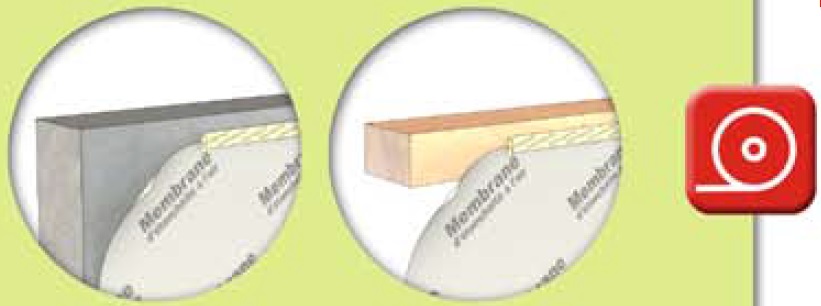

Scotchage simple face

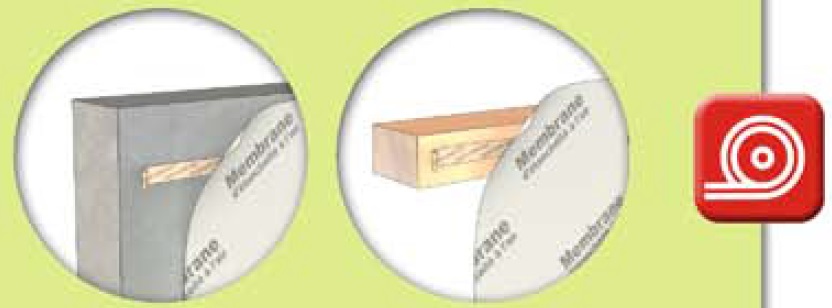

Scotchage double face

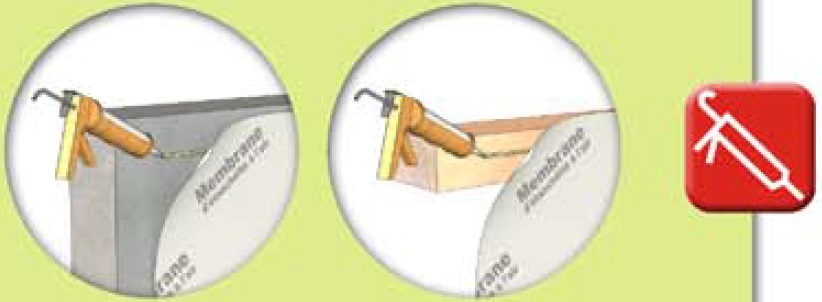

Collage
Fixation au bâti

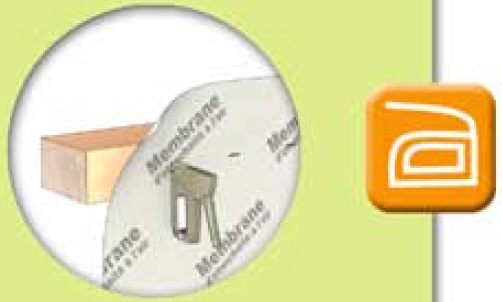

Agrafage

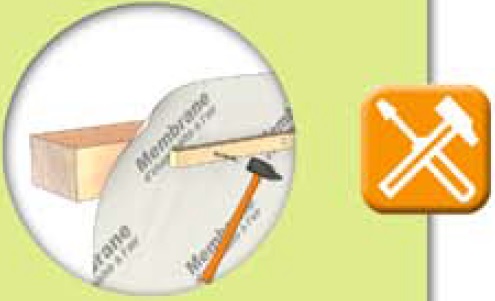

Vissage - clouage

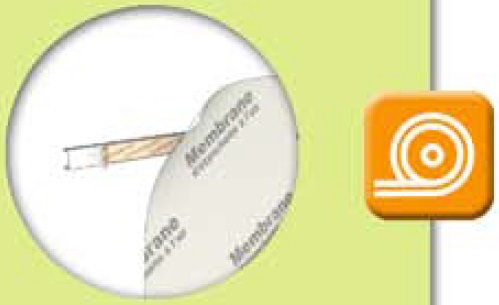

Scotchage double face
Détails et variantes

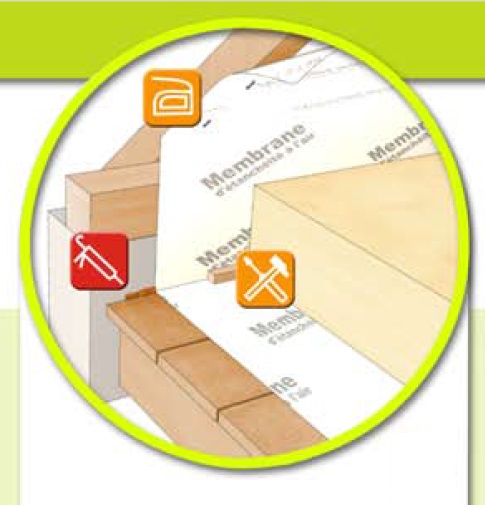

Membrane posée au sol
La membrane devra être fixée sur le pourtour après la réalisation de l’étanchéité. Prévoir une remontée de la membrane sur 15 cm au dessus de l’isolant le long des chevrons.Les lés doivent être fixés entre eux.
Avantages : Simplicité de mise en oeuvre.
Attention : Assurez-vous que le sol est propre pour ne pas perforer la membrane.

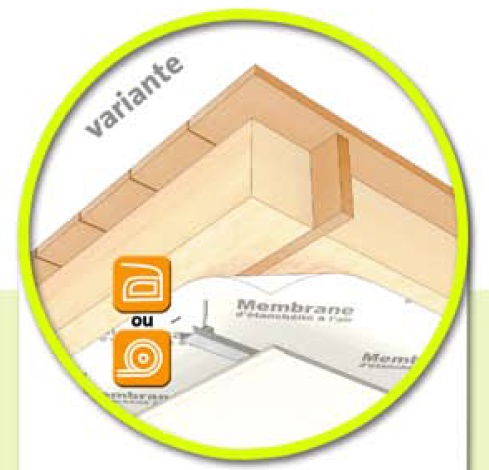

Membrane fixée sur les solives (ou fermettes)
Par agrafage ou scotchage. L’isolant est «coincé» entre les solives.Avantages : Un plénum est aménagé entre la membrane et la finition de plafond permettant de faire passer les éléments techniques (gaines et câbles).
Inconvénients : Il faut utiliser une suspente du plafond ne détériorant pas la membrane. Conformez-vous aux spécifications des fabricants.
Membrane scotchée sur rail
L’adhésif double face sert à maintenir la membrane sur le rail, la plaque de plâtre sera ensuite vissée sur le rail. La pose de l’isolant (soufflage ou panneaux) se fait après la pose de la membrane.Avantages : La membrane n’est pas endommagée par les suspentes des rails.
Inconvénients : Le passage d’éléments techniques dans le plafond (ex: éclairage) impliquera des problèmes d’étanchéité à gérer (cf rubrique «traversée de membrane»).
