Ponts Thermiques Structurels (PTS) en ossature bois
La construction en ossature bois, ainsi que l’isolation extérieure sur support d’ossature bois, sont naturellement sujettes à des ponts thermiques structurels qu’il est impératif de prendre en compte.

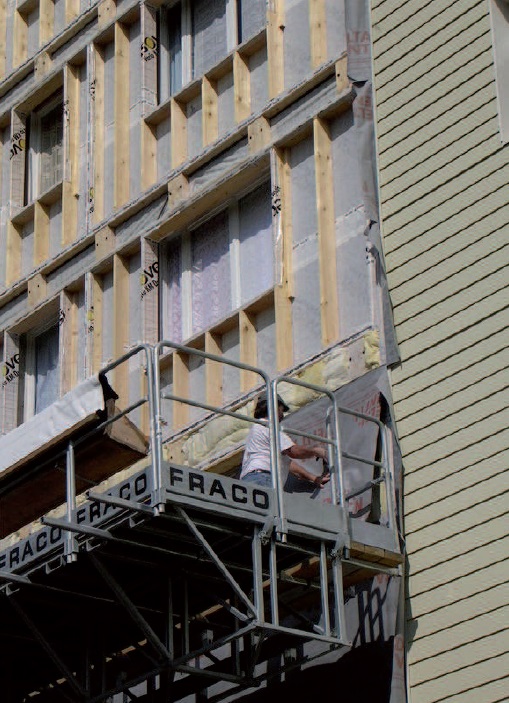

Figure 24 : Isolation extérieure sur ossature bois (en rénovation).
Si l’on poursuit l'exemple d’une isolation par 17 cm de laine minérale de conductivité 0,038 W/m.K, la présence d’une ossature bois la traversant de part en part dégrade la performance de U = 0,21 W/m².K à 0,27 W/m².K soit 25 % de déperdition en plus, ce qui n’est pas aussi catastrophique que dans le cas des équerres sur voile béton, mais néanmoins loin d’être négligeable.
Les poutres en I permettent de diminuer le pont thermique structurel par rapport à une pièce de bois massive, mais non de le supprimer totalement.
La solution est de diviser l’isolant en deux lits : le premier dans l’épaisseur de l’ossature principale, et le second maintenu par manière, si l’on répartit les 17 cm en 12 cm dans l’ossature principale et 5 cm dans une structure bois croisée, le coefficient U de la paroi redescend à 0,24 W/m².K (ce qui représente encore 15 % de dégradation par rapport au calcul sans pont thermique structurel).
On veillera également à ce qu’aucune équerre métallique ne traverse de part en part les lits d’isolant.
