Etanchéïté à l'air > Jonction au bâti

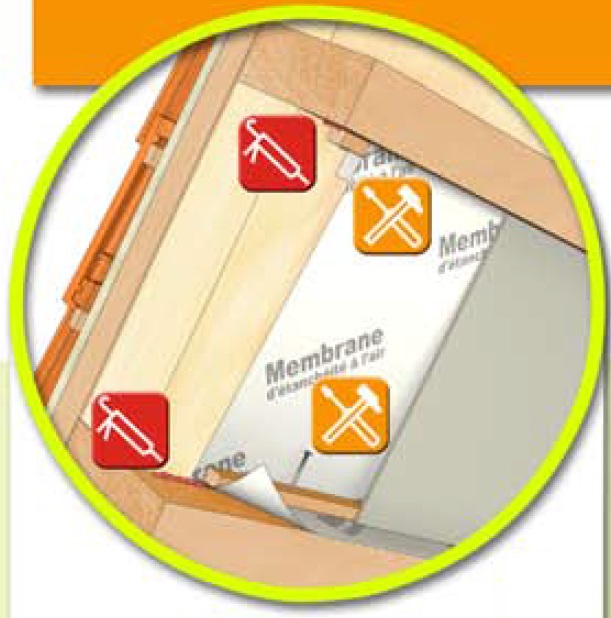

Membrane collée sur les pannes
Après avoir collé la membrane sur la panne afin de réaliser l’étanchéité, on vient clouer un tasseau sur la membrane au niveau du collage. Ces tasseaux serviront de support pour fixer les plaques de plâtre.
Avantages : Les pannes restent apparentes.
Inconvénients : La continuité de la membrane n’est pas assurée.

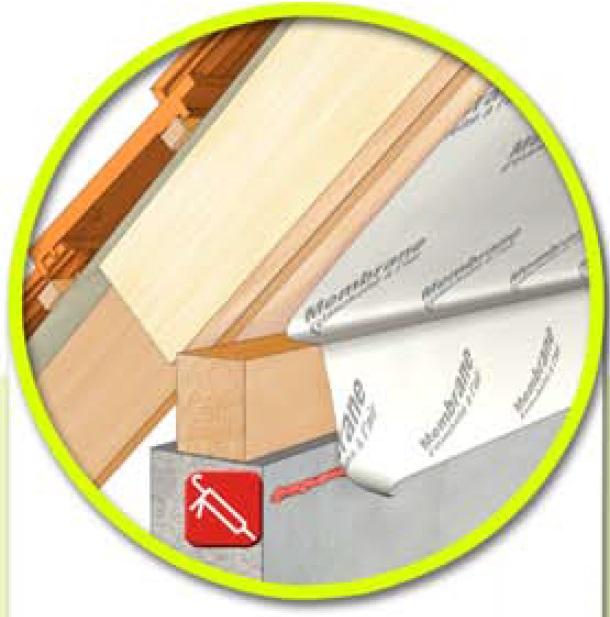

Membrane collée sur le mur au niveau de la panne sablière
Cas possible si le mur est isolé par l’extérieur ou avec une isolation répartie.
Noyer la membrane avec l’enduit intérieur ou recouvrir la membrane de la toiture avec celle du mur (cas plaque de plâtre).

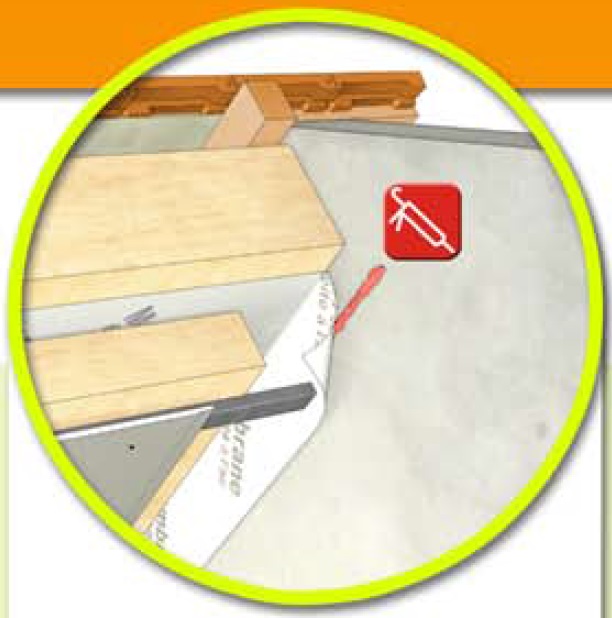

Raccordement au pignon
Membrane scotchée sur les rails
Placer le joint de mastic dans l’épaisseur de la plaque de plâtre en prévision de la découpe du surplus de membrane.

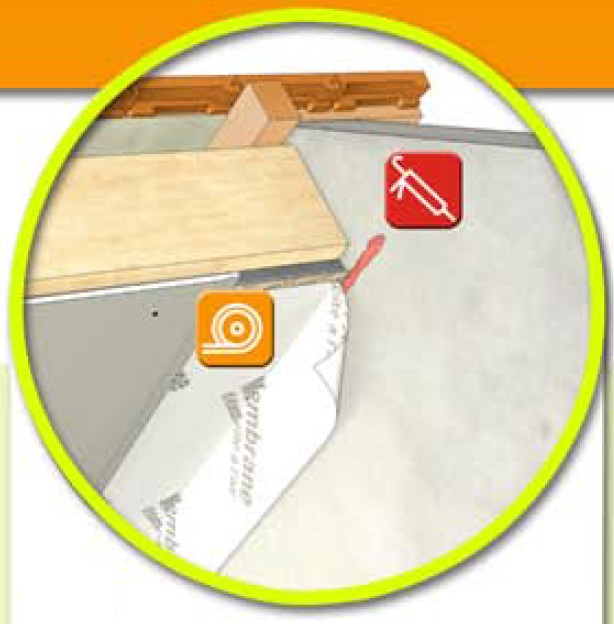

Raccordement au pignon
Membrane entre isolant
Dans le cas d’une membrane positionnée entre deux couches d’isolants (voir la variante de charpente fermettes des combles aménagés), prévoir un dépassement de membrane plus important (supérieur à l’épaisseur de l’isolant + plaque de plâtre).

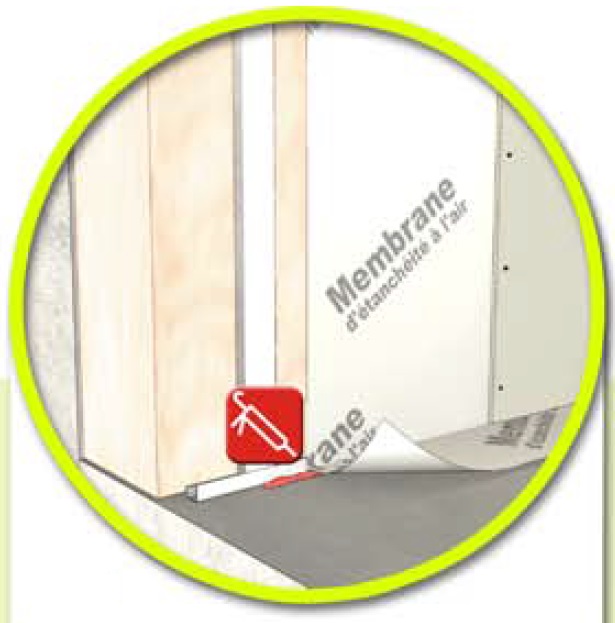

Raccordement au sol
Membrane prise dans la cloison
Placer le joint de mastic dans l’épaisseur de la plaque de plâtre en prévision de la découpe du surplus de membrane.

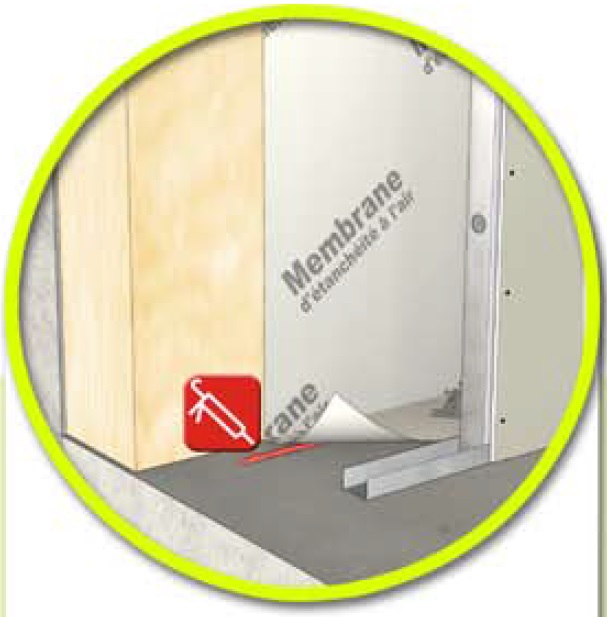

Raccordement au sol
Contre-cloison rapportée en avant
Avantages : Cette solution crée un plenum technique qui permet d’éviter le percement de la membrane aux passages de câbles

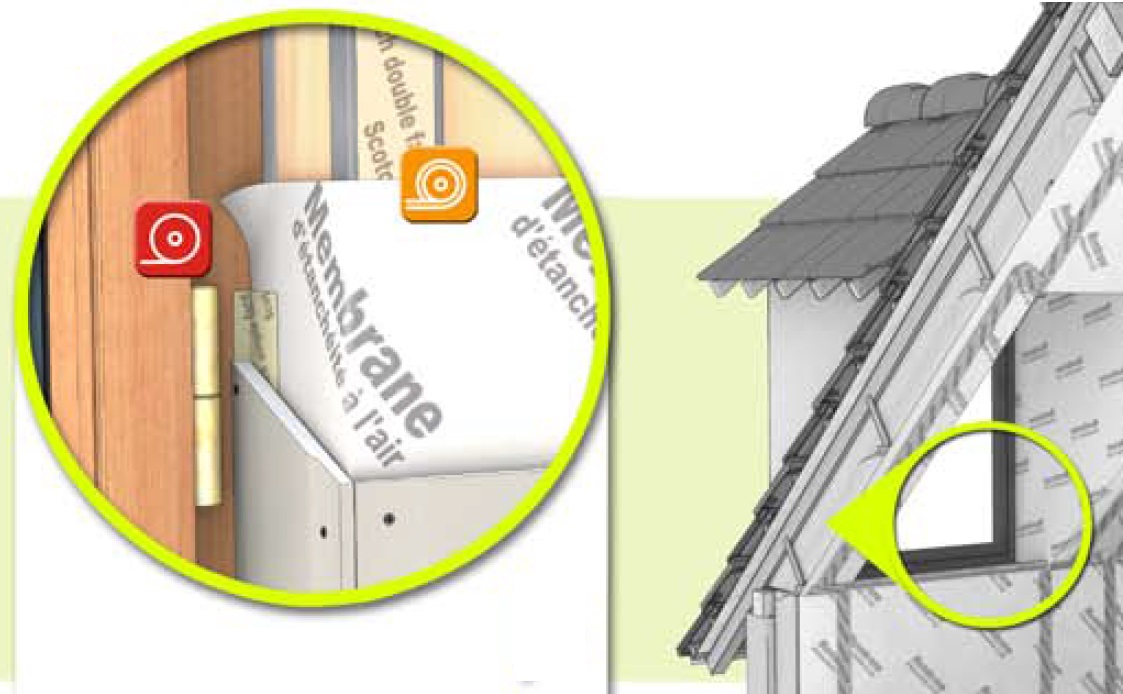

Raccordement à une lucarne

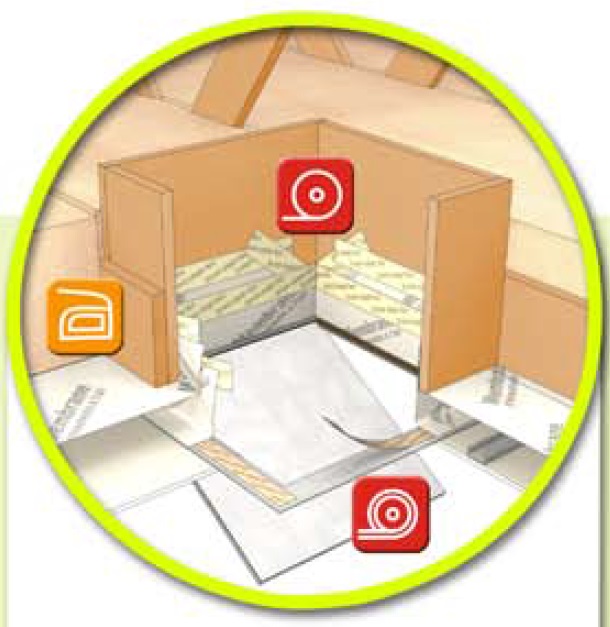

Trappe avec plénum technique
La trappe de visite devra être étanche et isolée.

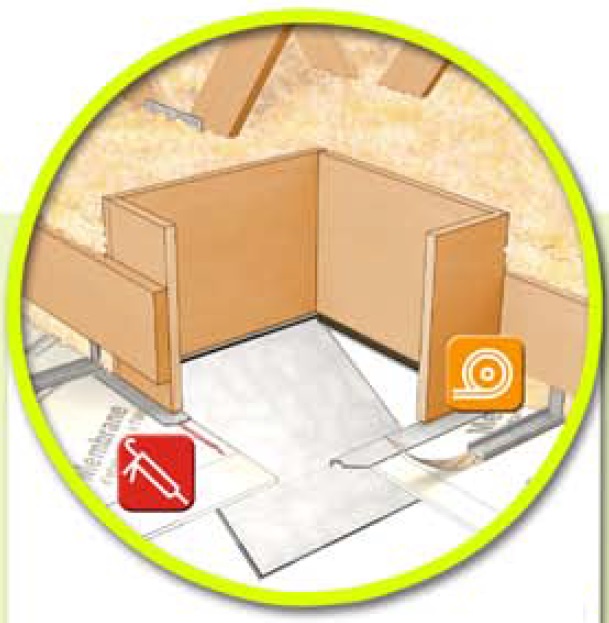

Raccordement à une trappe
La trappe de visite devra être étanche et isolée.
