L'étancheïté à l'air des bâtiments > De l'importance d'une bonne mise en oeuvre > Passage des fluides
=> Electricien / Plombier / Chauffagiste
=>Maçon / Plâtrier-Plaquiste / Charpentier
Une prise en compte dès la conception pour une simplification de la mise en oeuvre
Le travail effectué en conception a permis d’optimiser la distribution des fluides, en suivant plusieurs principes :
-
Limiter le nombre de percements du système d’étanchéité à l’air par :
- L’intégration du tableau électrique (hors cas des locaux TGBT ventilés) dans le volume chauffé ;
- L’utilisation d’un vide technique en paroi ou plénum en plafond pour le passage des gaines et conduits ;
- Prévoir un espacement suffisant autour de chaque gaine pour permettre le calfeutrement.
Lorsque cette conception des fluides en amont est bien prise en compte, l’utilisation de produits spécifiques est limitée à des traverséesponctuelles. Celles-ci impliqueront en général plusieurs corps d’état. Par exemple, l’installation des luminaires extérieurs et interphones impliquera électricien, plaquiste et/ou charpentier en ossature bois.
Les fourreaux électriques
- Lorsque le tableau électrique est situé dans le volume chauffé : calfeutrer les arrivées au tableau entre fourreaux et câbles ;
- Lorsque le tableau est hors volume chauffé (local TGBT en tertiaire par exemple), bien identifier chaque entrée de fourreau dans le bâtiment pour venir réaliser un calfeutrement entre fourreau et câble avant la distribution en intérieur.
Lorsque le tableau électrique est hors volume chauffé, un bouchon étanche doit être placé entre câble et fourreau afin d’éviter les entrées d’air.

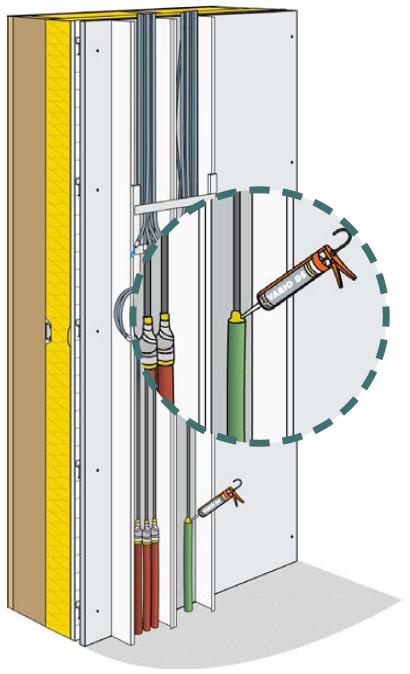

Les arrivées alimentant le tableau électrique situé dans le volume chauffé doivent être calfeutrées.
Les bons produits aux bons endroits
Lorsque les préconisations précédentes ne sont pas respectées, l’électricien peut être contraint de percer le plan d’étanchéité à l’air. L’emploi de produits spécifiques existant sur le marché est alors nécessaire :

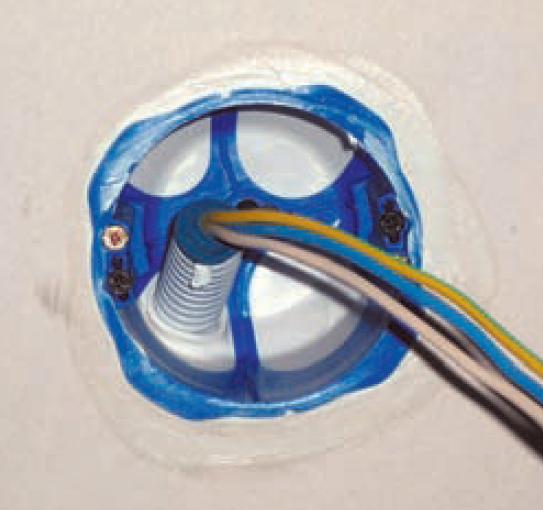

- Boîtier électrique étanche à l’air, possédant une membrane d’étanchéité au travers de laquelle passe le fourreau ;

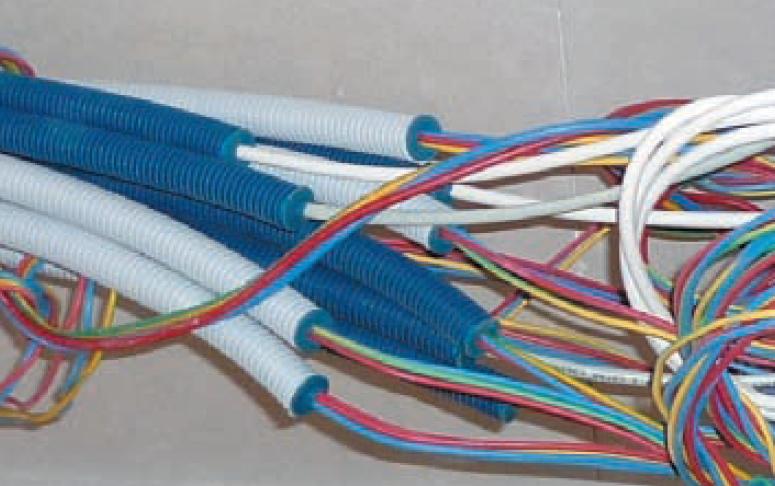

- Bouchon d’étanchéité entre fourreaux et câbles – dans le cas où le tableau électrique ou des boîtiers de dérivation (non étanches) sont hors volume chauffé. Chaque fourreau arrivant dans une prise, interrupteur, etc. doit alors comporter ce système de calfeutrement.
Dans ce cas où à la fois le tableau électrique est hors volume chauffé et le boîtier traverse le plan d’étanchéité, l’emploi de deux produits spécifiques est nécessaire : boîtier étanche et embouts.
Leur mise en oeuvre doit alors être particulièrement soignée pour éviter tout passage d’air, et ce tout au long de la manipulation des équipements électriques.
Passage de fluides dans les dalles ou murs en béton
Si l’espacement suffisant a été prévu, l’étanchéité autour des conduits est obtenue à l’aide de mortier liquide pour remplir les interstices.
Dans le cas de logements collectifs, où chaque appartement doit être étanche par rapport à ceux adjacents, il est fortement recommandé d’assurer l’étanchéité au passage des conduits dans la dalle, plutôt qu’au niveau de la gaine technique en plaque de plâtre : matériau de finition soumis à de nombreux percements et présentant donc d’importants risques de passage d’air.

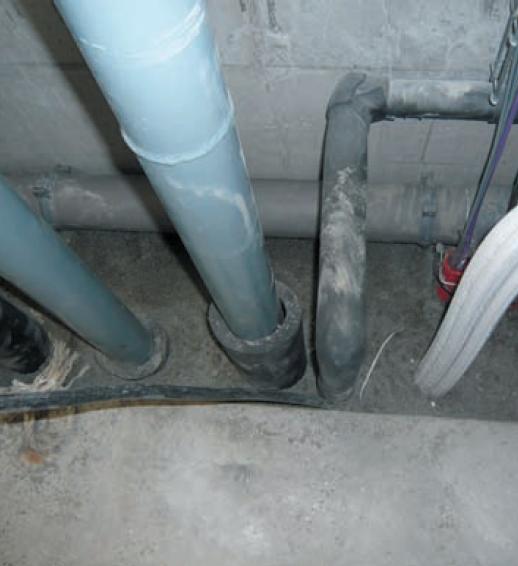

L’espacement suffisant des gaines entre elles permet avec réalisation d’un coffrage de retrouver la continuité de la dalle et donc de l’étanchéité à l’air.
Passage de fluides au travers d'une membrane d'étanchéïté à l'air (pare ou frein-vapeur)

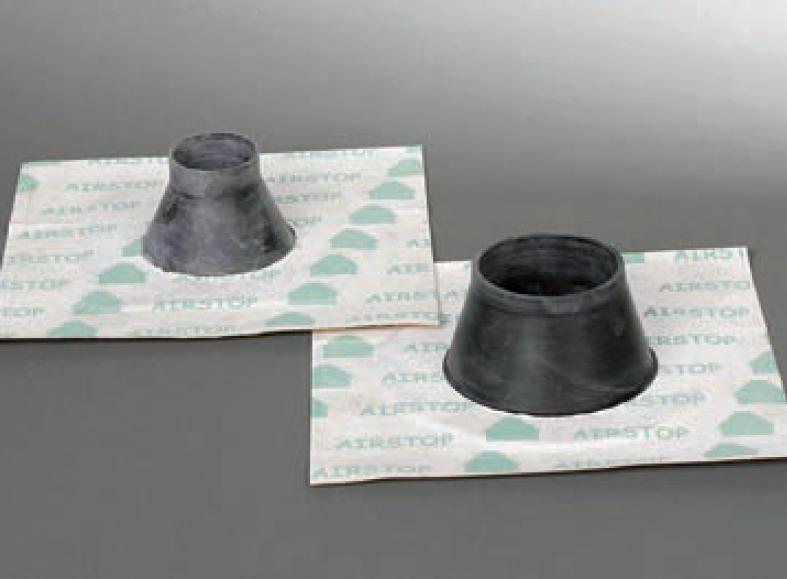

Pour les quelques traversées inévitables, que ce soit électriques ou encore évacuation d’eau, ventilation, etc. au travers d’un plan d’étanchéité à l’air constitué par une membrane, des produits tels que bandes adhésives étirables ou manchons en caoutchouc EPDM peuvent être employés.

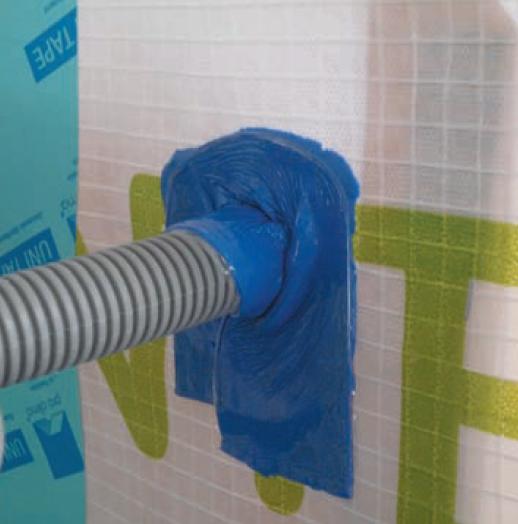

La traversée d’une membrane par une gaine électrique ou un conduit doit être étanchée pour retrouver la continuité du plan d’étanchéité à l’air.

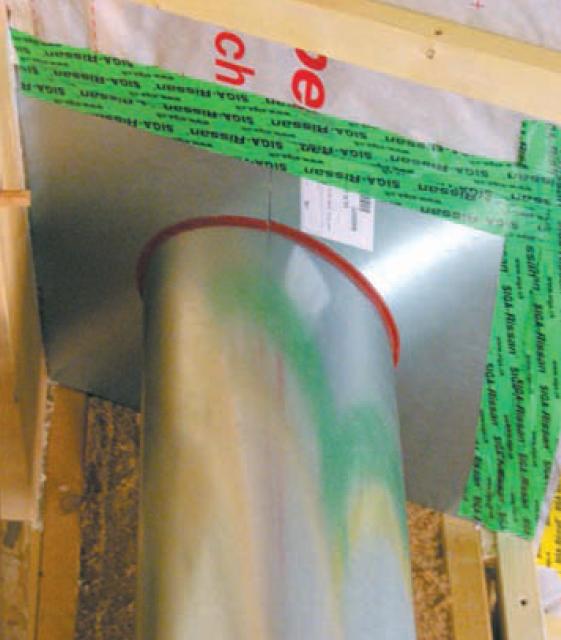

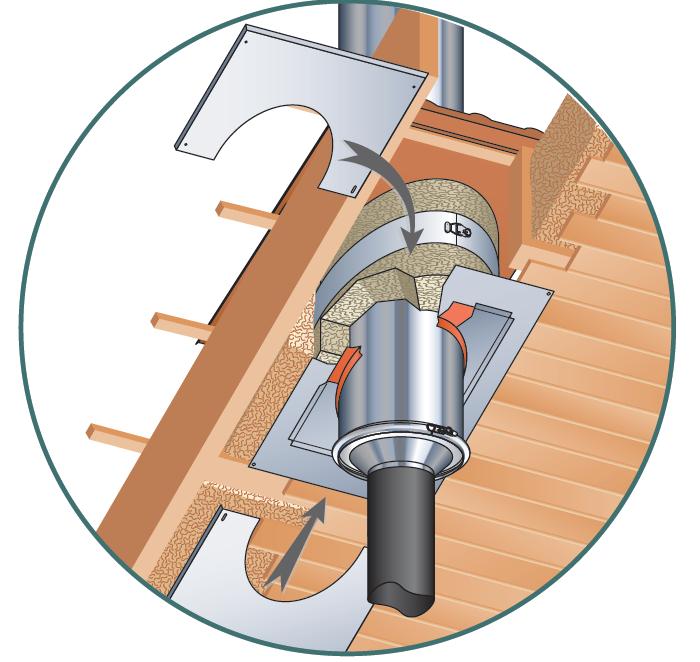

Des systèmes, composés d’une plaque de distance de sécurité étanche et d’une coquille isolante haute température, permettent de répondre aux exigences d’étanchéité à l’air du logement et de déperdition thermique du plafond dans le respect des distances de sécurité (DTU 24.1 Fumisterie).
Etanchéïté propre des systèmes installés
Que ce soit pour les conduits de ventilation double flux ou de poêle, ou encore les appareils de combustion, l’ensemble de ces éléments doivent garantir une parfaite étanchéité. Les fiches techniques des fabricants spécifient à cette fin des caractéristiques propres des systèmes et également les recommandations lors de la mise en oeuvre.
