Conception de l'étanchéïté de l'air dans le bâtiment > Etape 2 : Identifier les liaisons complexes selon les modes constructifs

Le système d’étanchéité à l’air continu défini à l’étape précédente est constitué de différents matériaux liaisonnés entre eux. L’équipe de conception doit par conséquent identifier lors de cette étape les principes d’étanchéité à l’air liés à chaque mode constructif, en définissant les matériaux employés et les noeuds de complexité aux différentes interfaces.



Maçonnerie

En voile béton

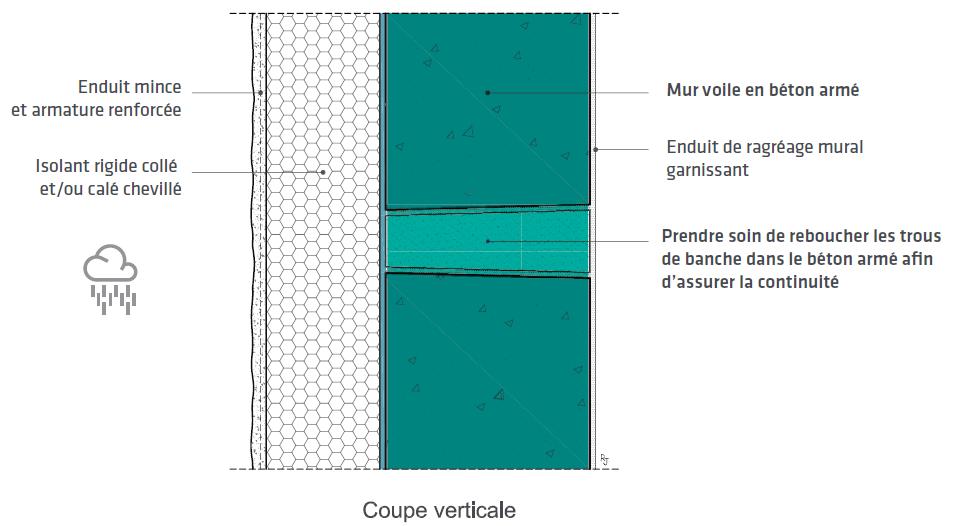

De par sa composition, le béton banché et/ou armé est un matériau étanche à l’air. Toute l’épaisseur de la paroi constitue donc le plan d’étanchéité à l’air (schéma n°1). Toutefois, dans le cas de voiles béton préfabriqués, chaque jonction entre panneaux doit être étanchée, de même pour les joints de dilatation.

En blocs/éléments

Dans le cas d’utilisation de maçonnerie en blocs (parpaing, brique, béton cellulaire, monomur, etc.), le matériau et les jonctions ne sont pas suffisamment étanches à l’air. Il est donc nécessaire de travailler avec l’ajout d’un enduit/ revêtement technique ou d’une membrane d’étanchéité afin d’obtenir un résultat pérenne.

• Cas d’une isolation par l’intérieur
  Les deux approches les plus répandues dans ce cas sont :
  • Un enduit/revêtement technique perméable à la vapeur d’eau mis en oeuvre entre la maçonnerie et l’isolation et apte à recevoir un doublage isolant collé (schéma n° 02) ;

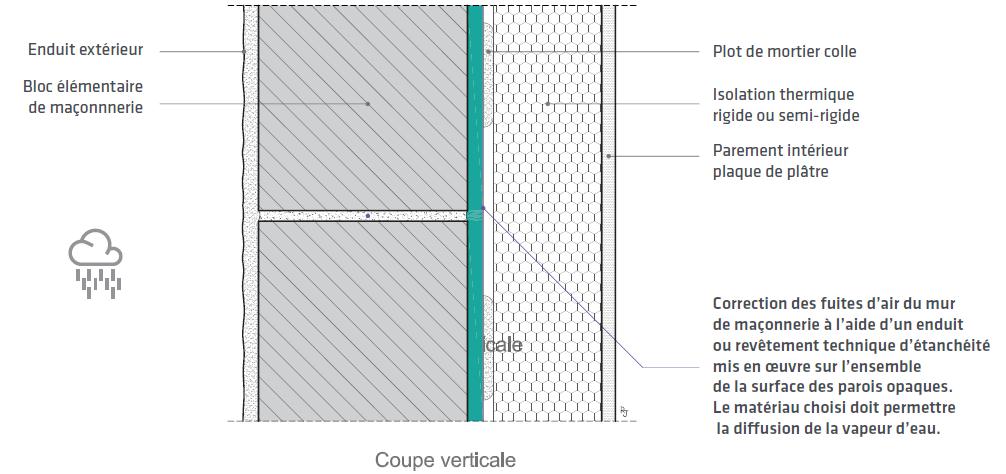

    Schéma n°2 - Dans ce cas de maçonnerie en bloc isolée par l’intérieur, le plan d’étanchéité à l’air est réalisé par un enduit/revêtement technique.



  • Une membrane type pare-vapeur côté chaud de l’isolant avec vide technique pour le passage de l’électricité (schéma n° 03).

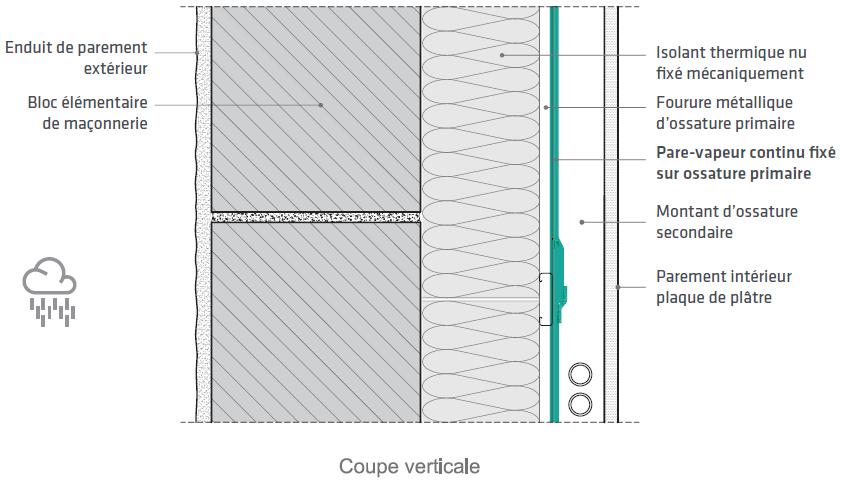

    Schéma n°3 - Dans ce cas de maçonnerie en bloc isolée par l’intérieur le plan d’étanchéité à l’air est constitué par une membrane pare-vapeur jointoyée de manière continue, et protégée par un vide technique.



  Bien que l’enduit extérieur soit également étanche à l’air, il est délicat d’assurer sa continuité avec les autres éléments comme en toiture. D’autre part dans le cas de maisons mitoyennes, les murs accolés ne peuvent recevoircet enduit extérieur (cf. plan ci-après).

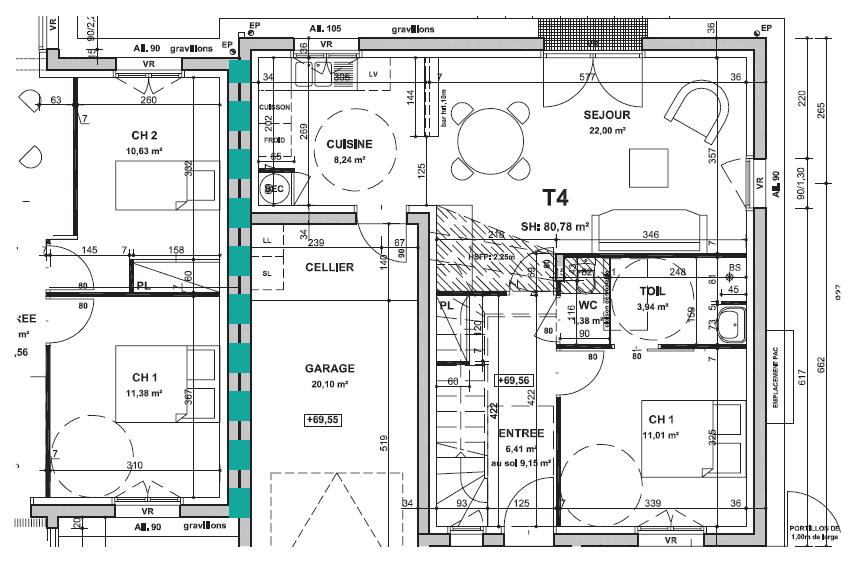

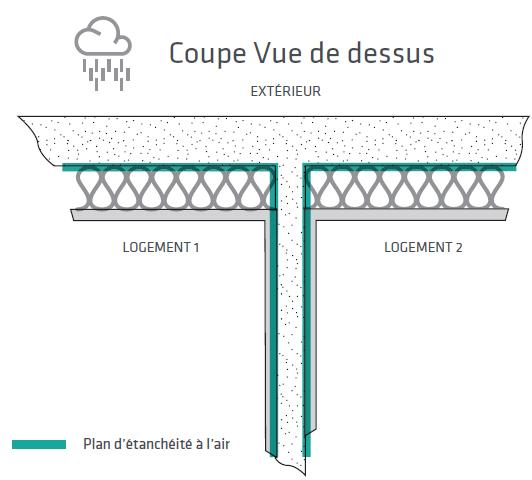

  Dans ce cas de mitoyenneté où l’objectif est d’étancher chaque logement, le plan d’étanchéité à l’air va se positionner côté intérieur de la paroi en maçonnerie



• Cas d’une isolation par l’extérieur
  La solution la plus simple est de réaliser également dans ce cas un enduit par l’intérieur (schéma n° 04), préférablement dissocié de la finition intérieure pour en assurer la pérennité (réalisation d’un vide technique). Dans le cas où il n’y a pas de vide technique pour l’électricité, des boîtiers électriques spécifiques étanches à l’air sont à utiliser.

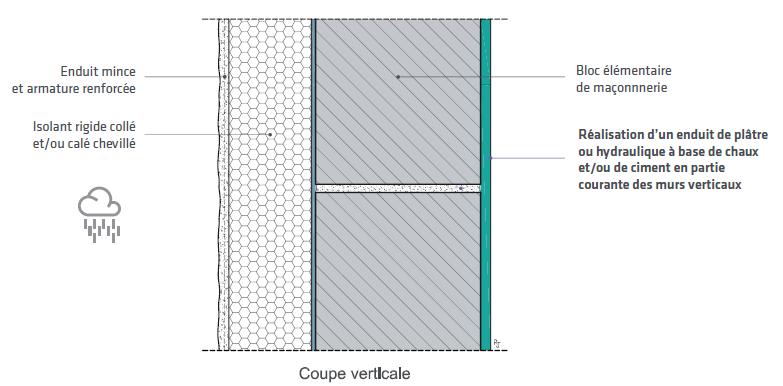

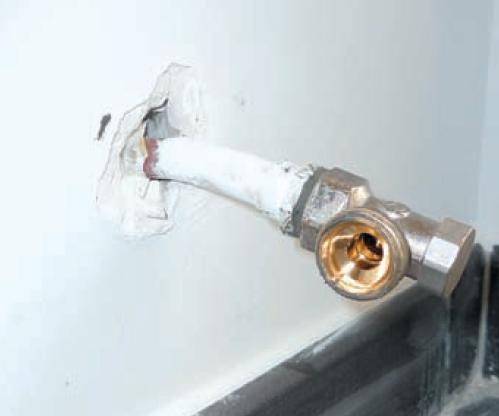

  Schéma n°4 - Dans ce cas de maçonnerie en bloc avec isolation par l’extérieur, l’étanchéité à l’air est réalisée par un enduit intérieur. Il faudra être vigilant dans ce cas à tout percement ultérieur si cet enduit sert de finition.




Bois

Charpente

Que l’isolation soit placée sous rampant ou en plafond (combles aménagés ou pas), le plan d’étanchéité à l’air sera généralement réalisé par une membrane pare ou frein-vapeur (positionnée côté chaud de l’isolant).

De nouveau, un espace devra être aménagé pour le passage des fluides s’apparentant davantage par ses dimensions à un plénum plutôt qu’un vide technique, compte tenu du type d’appareillage : spots encastrés, conduits de ventilation, etc. (cf. étape 4 : représenter le cheminement des fluides).

Dans le cas de l’utilisation de panneaux caissons de toiture, il est indispensable de se rapprocher du fabricant pour connaître les préconisations techniques prévues. La sous-face de ces panneaux reste souvent visible de l’intérieur, ce qui empêche le positionnement une membrane ou des produits de raccord.

Ossature bois

La montée des exigences en termes de performance énergétique a fait une part plus grande à la construction ossature bois qui représente aujourd’hui de 30 % à 50 % des bâtiments basse consommation en construction neuve selon la typologie.

Dans ce système constructif, le plan d’étanchéité sera constitué soit :

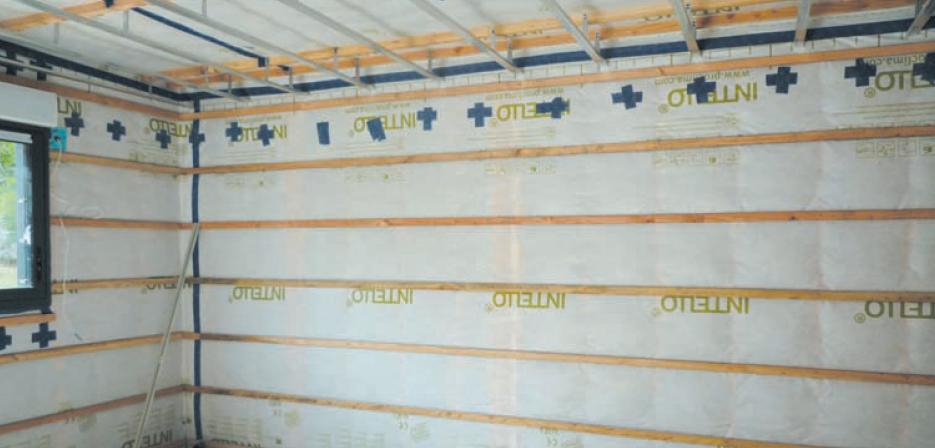

• par la membrane pare ou frein-vapeur jointoyée entre lés par des bandes adhésives (en plus du recouvrement) dans le cas d’un contreventement extérieur (schéma n° 05) ;

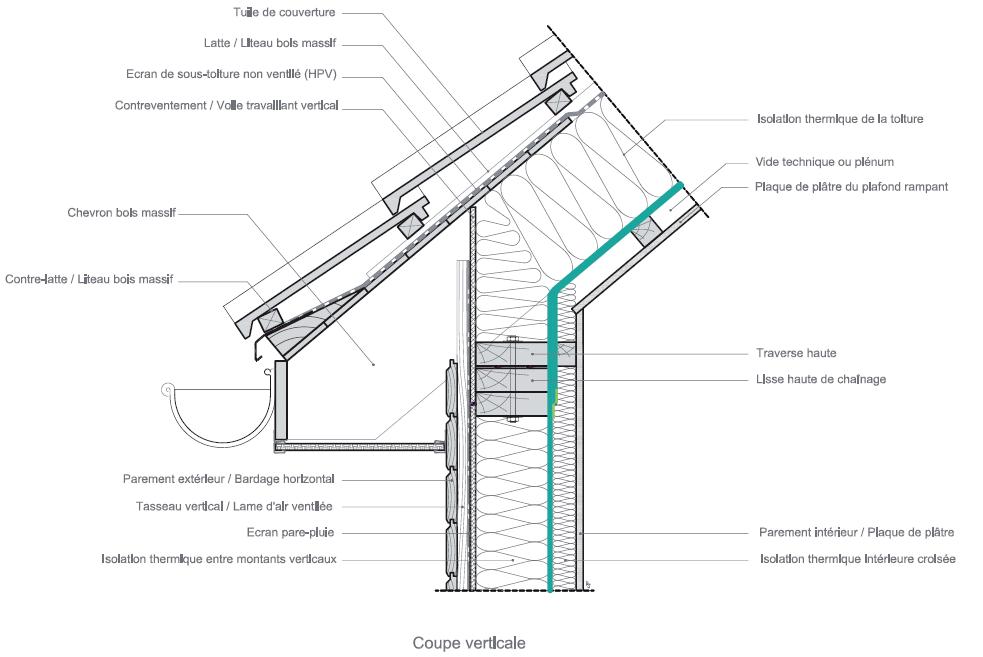

  Schéma n°5 - Dans cette construction bois, une membrane pare-vapeur jointoyée de manière continue et protégée par un vide technique assure l’étanchéité à l’air des parois.

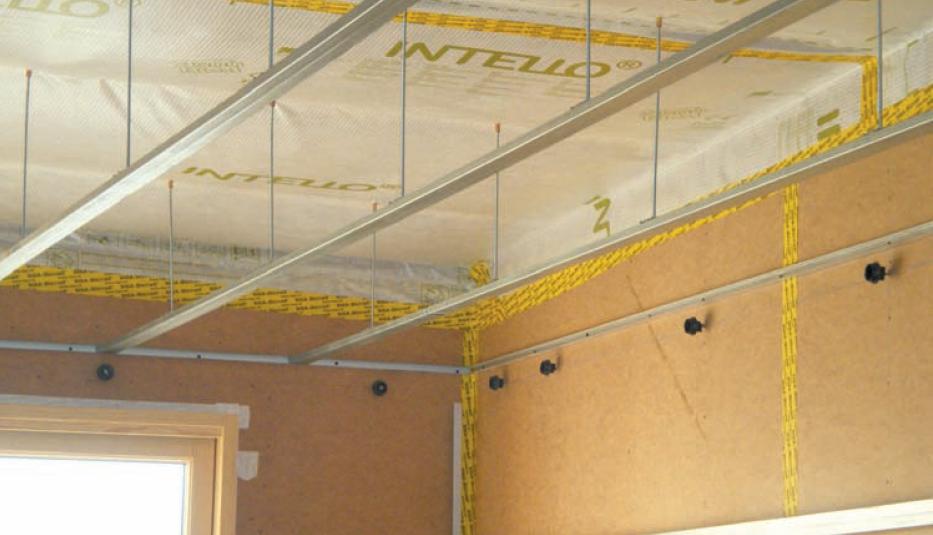

• par les panneaux de contreventement lorsque positionnés côté intérieur, jointoyés entre eux ;
• par des bandes adhésives, en ayant pris soin de vérifier la caractéristique de perméabilité à l’air du produit auprès du fabricant.

  Dans les deux cas, il est préférable de protéger ce plan d’étanchéité des risques de dégradation par l’emploi d’un vide technique (cf. étape 4 : représenter le cheminement des fluides).

Panneaux structuraux massif

La composition très variable de ces panneaux en fort développement, rend difficile l’expression d’une solution homogène en étanchéité à l’air. Le concepteur doit demander au fabricant les solutions techniques validées qui sont préconisées.

Acier

Ossature métallique

Les solutions d’étanchéité à l’air sont similaires à celles appliquées en ossature bois avec positionnement d’une membrane. D’autres techniques de liaisonnement comme la thermosoudure se développent.

Toiture bac acier

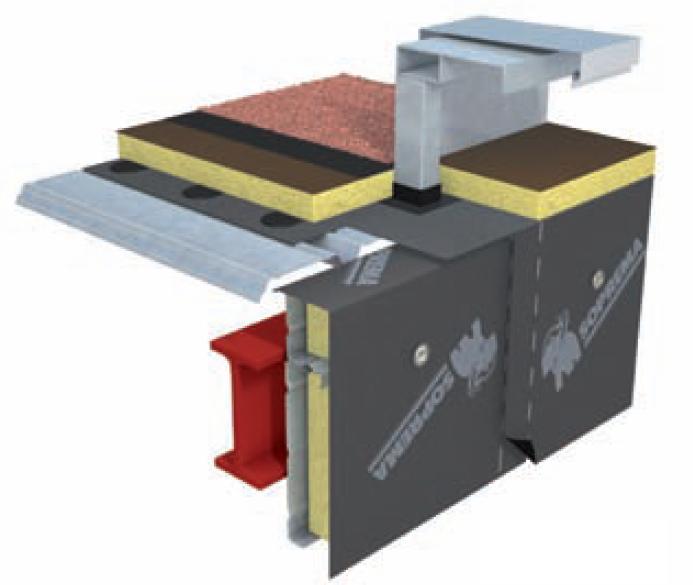

Les systèmes bacs acier posent aujourd’hui des questionnements concernant l’étanchéité à l’air lorsqu’un pare-vapeur n’est pas prescrit, cas le plus courant en dehors des locaux à forte et très forte hygrométrie. En effet, des closoirs mousse en tête de panneaux peuvent être mis en oeuvre, mais les fixations mécaniques entre panneaux peuvent ne pas être parfaitement étanches.

Dans le cas recommandé de l’emploi d’un parevapeur, il est rappelé de vérifier systématiquement le risque de condensation : selon son positionnement dans la paroi et ses caractéristiques de résistance à la vapeur d’eau.





Les différents plans d’étanchéité à l’air définis précédemment sont à jointoyer entre eux de manière continue. Par exemple la membrane d’une toiture en charpente bois sera liaisonnée à un enduit sur maçonnerie, ou encore à une autre membrane en ossature bois. Ces interfaces entre plusieurs matériaux sont en général les points les plus sensibles du plan d’étanchéité à l’air.
