Conception de l'étanchéïté de l'air dans le bâtiment > Etape 4 : Représenter le cheminement des fluides
Suite à l’étape 1, la coordination souhaitable avec un bureau d’études fluides permet de prendre en compte dès la conception les dispositions qui rendront plus simple et moins onéreuse la réalisation de l’étanchéité à l’air.
En effet les passages des tuyauteries et des équipements électriques sont les fuites relevées le plus fréquemment dans les bâtiments. Ces passages d’air sont souvent mis sur le compte d’une détérioration de l’étanchéité à l’air par les corps d’état concernés, or il s’agit la plupart du temps de points non traitésen conception.
Les différentes étapes de travail seront :
Emplacement des locaux techniques
Le premier principe est de chercher, si les réglementations le permettent (besoin de ventilation spécifique par exemple), à localiser les pièces techniques dans le volume chauffé. Ainsi de nombreuses traversées sont évitées au travers du plan d’étanchéité à l’air.
Utilisation d'un vide technique et plénum
Ce principe fréquent en ossature bois peut également s’employer en maçonnerie. Il peut se déclineraussi bien en paroi verticale qu’en plafond.
Selon l’épaisseur, le vide technique permet de passer une partie des fluides (électricité, ventilation) dans le volume étanche et chauffé, sans endommager le plan d’étanchéité à l’air. Il peut également être isolé ce qui améliore la performance thermique des parois. Il faudra veiller à conserver la membrane pare-vapeur du côté chaud de la paroi pour éviter tout risque de condensation.

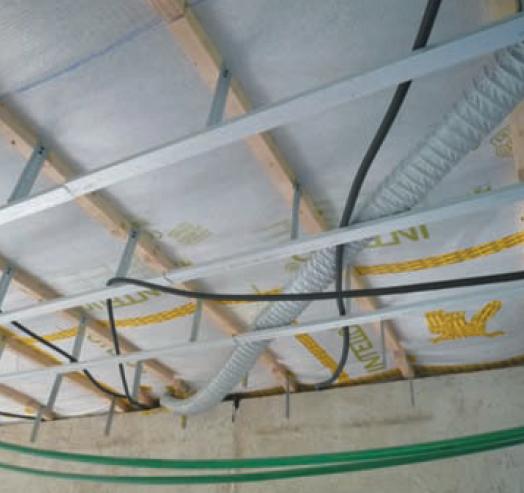

L’utilisation d’un plénum en plafond permet de protéger la membrane d’étanchéité à l’air et facilite le passage des gaines : électricité et ventilation.
Plan de réservation des fluides

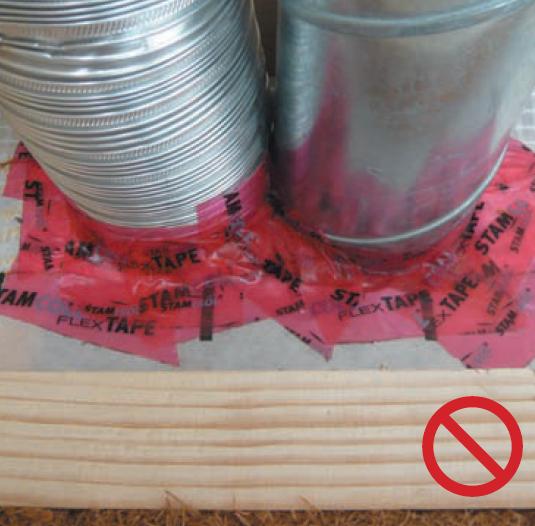

Sur les plans de réservation et de distribution des fluides, il est important pour faciliter la mise en oeuvre d’espacer suffisamment les traverséesde gaines, que ce soit au travers d’une dalle béton ou encore d’une membrane pare-vapeur.

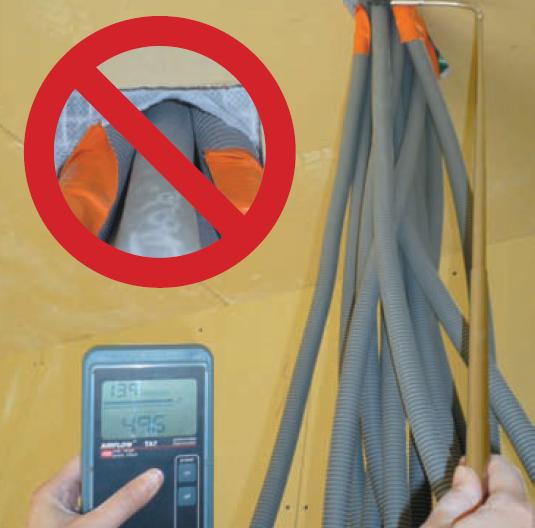

Pour le passage de l’électricité ou de la ventilation, si l’espacement suffisant n’est pas prévu sur plan en conception, l’intervention des artisans n’est pas possible, même avec les produits spécifiques, et des fuites d’air sont alors constatées.

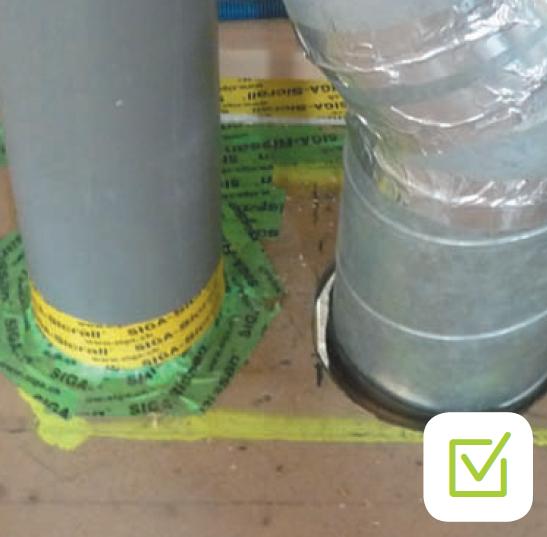

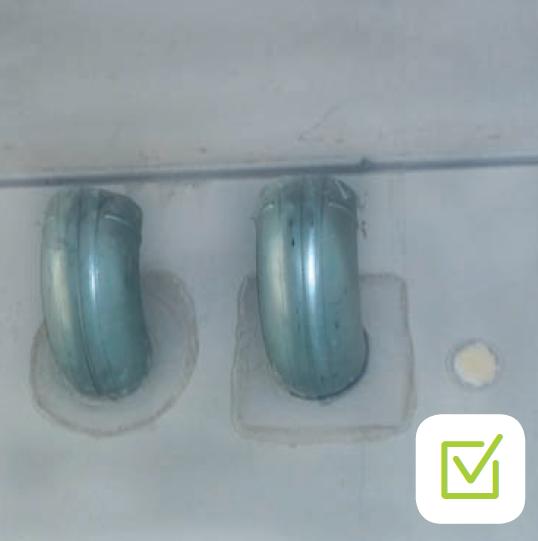

En béton ou en ossature bois, lorsque l’espacement adéquat est prévu, l’intervention est facilitée pour réaliser un calfeutrement continu lors de traversées de conduits et gaines.
Présence d'un appareil de combustion bois
Dans le cas d’un chauffage bois, il est important à la fois d’opter pour une arrivée d’air extérieur directement dans l’appareil et de vérifier la bonne étanchéité des conduits de fumées lors de la mise en oeuvre. Certains fabricants présentent dans leur gamme des spécifications propres pour les bâtiments basse consommation ou passifs. Concernant la traversée du conduit en toiture, les préconisations sont données dans la partie 3 du guide et du film. Le bon fonctionnement de ces systèmes de combustion évitera également tout risque d’intoxication au monoxydede carbone ou autres polluants émis.
