Conception du système d'isolation par l'intérieur > Choix du mode constructif
Pour l’ensemble des systèmes présentés ci-dessous, il est toujours préférable de prévoir une contrecloison technique du côté intérieur (de 2 à 10 cm). Celle-ci est réalisée après la pose de l’isolant et de la membrane pour réguler la vapeur (et l’air) et permet de distribuer les câbles, tuyaux ou gaines (électricité, chauffage...) sans percer la membrane.
Système à panneaux isolants collés
Ce système est généralement le plus simple à mettre en oeuvre, mais la surface intérieure du mur doit être relativement plane : les défauts de planéité ne peuvent pas dépasser 15 mm sur une règle de 2 m.
1. Mur existant en briques
2. Isolation rigide collée 3. Pare- ou freine-vapeur
4. Finition intérieure
Matériaux
On rencontre souvent le polystyrène expansé (EPS) ou extrudé (XPS), le polyuréthane (PUR) ou les panneaux en fibres de bois. Des panneaux sandwich avec isolant, membrane et finition sont proposés sur le marché (la continuité entre les éléments doit alors être soignée). Des blocs ou des panneaux isolants en silicate de calcium collés entre eux et au support peuvent aussi être utilisés.
Isolation réalisée à l’aide de panneaux de fibre de bois
Mise en oeuvre
La mise en oeuvre doit être très soignée de façon à ce que les différents panneaux soient parfaitement jointifs et que les liaisons avec les autres parois soient aussi correctement réalisées. Les panneaux isolants peuvent être recouverts de plaques de finition ou d’un enduit (lequel peut être renforcé d’une trame).
Système à structure
Ce système permet de rattraper les défauts de planéité du mur. Un isolant souple est posé dans une ossature bois ou métallique fixée au mur et formant des caissons. Un isolant en vrac peut également être insufflé dans l’ossature. Les éléments de structure diminuent le pouvoir isolant du complexe. Pour limiter cet effet, une plaque d’isolant rigide peut être posée sur les structures avant le pare-vapeur éventuel et la finition.
1. Mur existant en briques
2. Ossature
3. Isolation souple ou en vrac
4. Pare- ou freine-vapeur
5. Finition intérieure
Mise en oeuvre
La mise en oeuvre doit être soignée. Il faut veiller à ce que les interruptions de l’isolant au droit de la structure soient limitées. La membrane pour réguler la vapeur doit être parfaitement continue.
Rouleaux de laine minérale placés entre des structures métalliques et recouverts d’un freine-vapeur à Sd variable et de plaques de fibro-plâtre. Un retour d’isolation est réalisé sur le mur de refend pour réduire l’effet du pont thermique

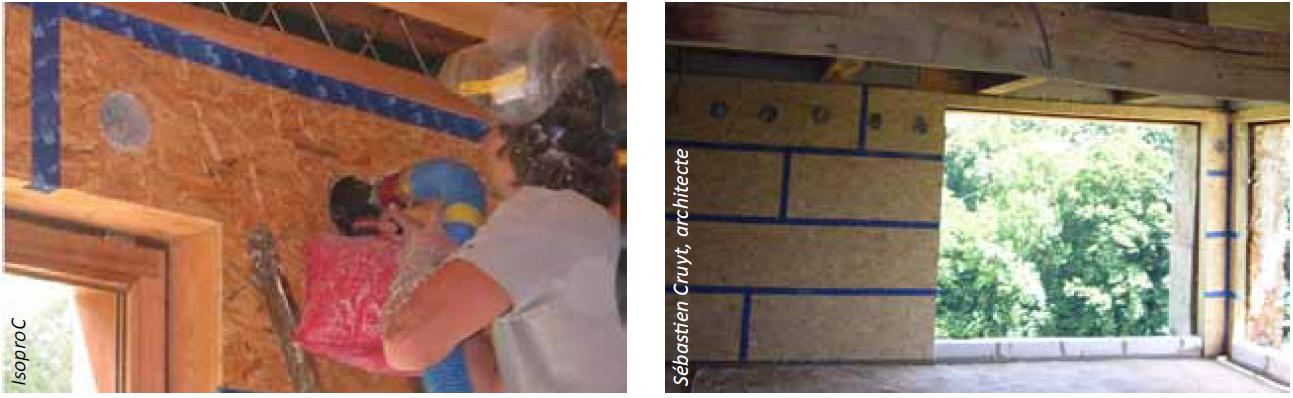

Insufflation de flocons de cellulose dans des caissons, derrière des panneaux OSB. Bandes étanches sur tous les joints
