La ventilation naturelle dans le bâtiment > Tirage thermique
Il résulte des forces ascensionnelles de masses d'air chauffées placées dans un environnement plus froid.
En période de chauffage, l'air dans un conduit de ventilation ou de fumée est plus chaud et plus léger que l'air extérieur. Il tend à s'échapper en partie haute du conduit et à instaurer une dépression en partie basse.
L'air extérieur, plus froid et plus dense, pénétrant par les entrées d’air des pièces principales, tend à combler ce vide en traversant le logement ; la circulation de l'air qui en résulte assure la ventilation.
La pression motrice due au tirage thermique est proportionnelle à la hauteur du conduit de ventilation et à la différence de température entre l’intérieur et l’extérieur.
Formule détaillée :
Avec ρ0 la masse volumique de l’air à 0°C.
La masse volumique de 1,293 est donnée à température de 0°C.
ρ0 = 1.293 kg/m3 à Patm
- Pm le tirage thermique en Pascal (Pa)
- g l’accélération gravitationnelle (m.s-2)
- H la hauteur en mètres (m)
- Ti la température intérieure en degrés Celsius (°C)
- Te la température extérieure en degrés Celsius (°C)

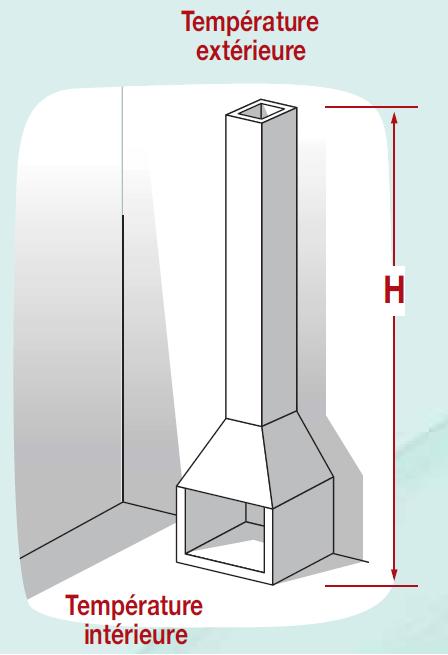

Principe du tirage thermique
Formule simplifiée :
Exemple d’application de la formule simplifiée du tirage thermiques
En considérant une température extérieure de 5°C, une température intérieure de 20°C et un conduit de 11 mètres (bâtiment R+3), le tirage thermique est de -7,26 Pa.
Avec des conduits adaptés, le tirage thermique atteint des niveaux exploitables pendant toute la saison de chauffage. Il est également efficace la nuit en été car l'inertie thermique des bâtiments entretient souvent des écarts de température d'au moins 10°C entre l'intérieur et l'extérieur.
