La ventilation naturelle dans le bâtiment > Apport de l’extracteur
Le débouché de conduit est coiffé par un extracteur qui peut avoir un simple rôle décoratif (rarement), servir à protéger l’intérieur du conduit de la pluie, s’opposer à la pénétration des volatiles et utilement en terme de ventilation, avoir un rôle « moteur » en présence de vent.
Dans ce dernier cas, on l’appelle « extracteur statique ».
La dépression engendrée par l’extracteur est exprimée selon la formule présentée ci-dessous :
Coefficient de succion (ou d’aspiration)
Le coefficient Cext est appelé coefficient de succion (ou d’aspiration), il caractérise le rendement des forces aérauliques en mouvement dans l’extracteur. La NF EN 13141-5 définit ce coefficient comme le rapport entre le pouvoir de l’extracteur à générer une dépression dans le conduit et la force du vent traversant ce conduit.
avec :
- dP pression statique dans le conduit (en Pa)
- pd pression dynamique du vent (en Pa)
- Vventref, la vitesse de référence = 8 m.s-1
- ρ est la masse volumique de l’air

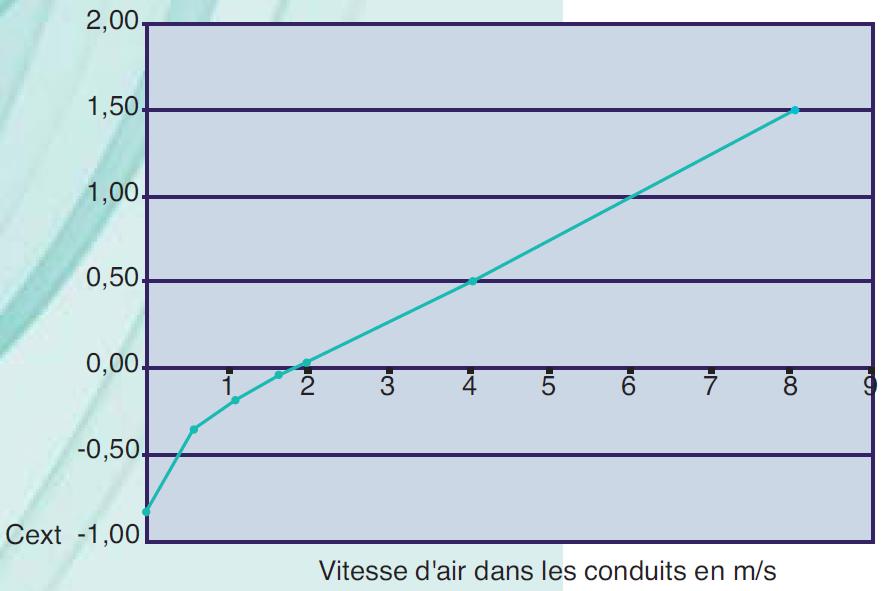

Courbe du coefficient Cext
Depression générée par l’extracteur
dPextracteur est la dépression générée par l’extracteur. L’effet de succion est défini pour un Cext négatif. L’effet résistif est défini pour un Cext positif.
