Systèmes de ventilation naturelle et hybride et leurs composants > Conduits verticaux
Rôle des conduits
Les conduits verticaux ont souvent le rôle d’évacuer l’air vicié ou les produits de combustion. Dans certains cas, si la configuration le permet, ils peuvent servir à amener l’air neuf.
Exemples architecturaux de conduits

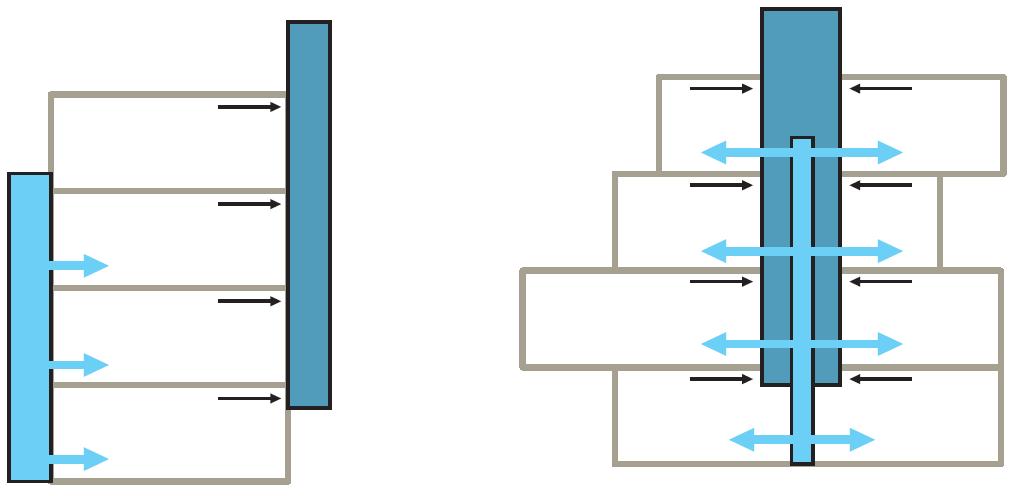

Dans ce bâtiment, l’air frais (en bleu sur la Figure ci-dessus) est amené par un conduit horizontal à la base du bâtiment. Il est ensuite distribué dans les étages par des conduits horizontaux encastrés dans le plancher. L’air vicié est ensuite évacué par un deuxième conduit vertical.
Cet exemple montre combien le choix d’un conduit de ventilation peut devenir contraignant pour la composition spatiale.
En habitat collectif, plusieurs contraintes poussent à l’utilisation des conduits :
Pour des raisons sanitaires, les structures de transition sont mal adaptées.
En effet, le risque est non négligeable que l’air vicié des étages inférieurs ne s’infiltre dans les étages supérieurs. Pour des raisons de coût, les ouvertures telles que les systèmes double peau restent l’apanage des immeubles tertiaires.
Les cheminées conviennent mal à un système de ventilation mécanique d’appoint collectif.
En dépit de leur encombrement, les conduits collectifs semblent donc réaliser le meilleur compromis.
Typologie de conduits
Les conduits présentés ci-après sont principalement utilisés dans les bâtiments d’habitation.
Conduits individuels de ventilation
Les conduits individuels sont en agrégats de béton, en amianteciment, en terre cuite ou en grès vernissé. Leur section est carrée, ronde ou rectangulaire.

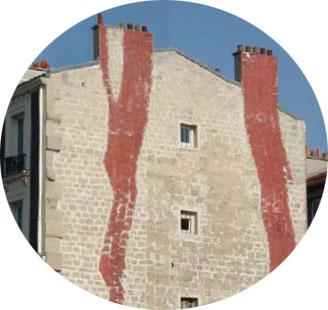

Ils sont facilement repérables sur les pignons de bâtiment.
Conduits individuels de ventilation
Conduits individuels de fumée (CF)
Ils peuvent être situés dans les pièces principales et les cuisines. Ils sont constitués de boisseaux de terre cuite (de sections 15x20 - 20x20 ou 30x30 cm) jointoillés au ciment tous les 33 cm.
Conduits collectifs de type « Alsace »
Ce conduit collectif permet le raccordement des différents étages sans raccordement individuel de hauteur d’étage. Il permet l’évacuation des produits de combustion et est essentiellement présent dans l’Est de la France.
Cas de 2 conduits Alsace (cuisinière et poêle)
Conduits collectifs dit « shunt »
Ce sont des conduits dans lesquels débouchent, après une chicane antirefoulement, les conduits individuels de chaque niveau.

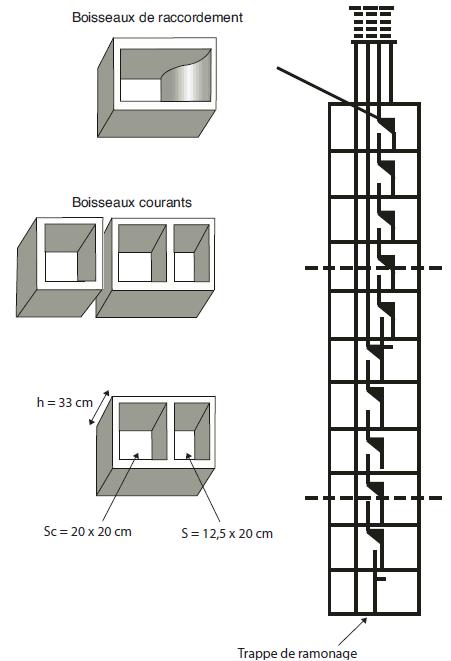

Architecture des conduits Shunt
Les boisseaux ou wagons ont une hauteur de 33 ou 25 cm (soit 8 à 10 joints par étage, d’où risque de défauts possibles).
Conduits collectifs dit « shunt »
Ce sont des conduits dans lesquels débouchent, après une chicane antirefoulement, les conduits individuels de chaque niveau. Le conduit peut aussi être moulé, en béton, sur une hauteur d’étage.

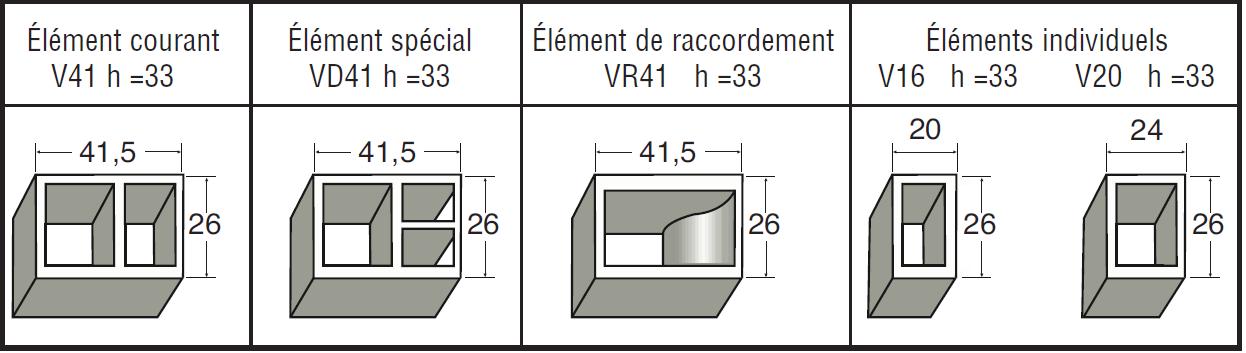

Tableau des appellations dimensionnelles des boisseaux UMG pour ventilation
Conduits mixtes ventilation et évacuation des gaz brûlés

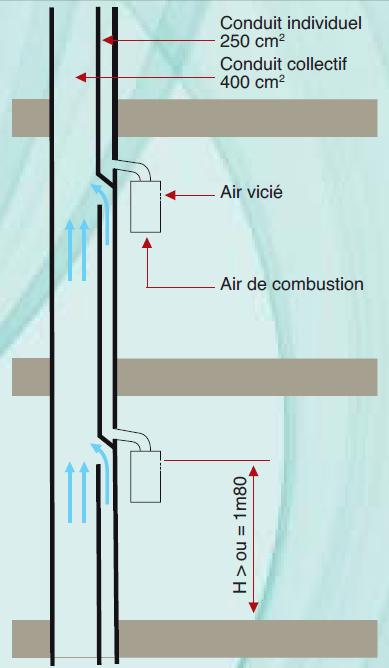

Hauteur réglementaire du point haut du tirage
