Installation de la ventilation naturelle ou hybride > Conduits verticaux

En réhabilitation, les pressions motrices générées par les systèmes de ventilation naturelle et hybride font qu’ils peuvent être installés sur des conduits de ventilation ou de fumée existants, tels que les conduits collectifs type shunt ou individuels sans tubage ni chemisage. Dans le cas de la réutilisation de ces conduits, il convient de s'assurer que ces derniers sont ramonés, non obturés et ne présentent pas de fuites importantes.



Prescriptions générales

On distingue les conduits adaptés à la ventilation naturelle et hybride, fonctionnant en basse pression de ceux spécifiques à la ventilation haute pression (VMC).

Les conduits adaptés à la ventilation naturelle et hybride sont prévus pour fonctionner à des dépressions de l’ordre de 10 Pa et peuvent être moins étanches que les conduits adaptés à la ventilation mécanique, qui doivent supporter des dépressions de 100 Pa et plus.

Néanmoins, il faut apporter autant de minutie à la réalisation des différents conduits. L’étanchéité à l’air dépend notamment des conditions d’emboîtement de scellement des conduits. Les bandes rétractables ou adhésives peuvent être utilisées, à condition d’entourer le conduit convenablement.

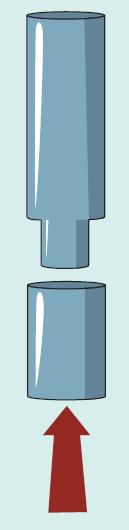

Les pièces de raccordement sont nécessairement mâle-femelle avec la pièce femelle tournée vers le haut.

Les conduits de ventilation peuvent être :

• des conduits individuels
• des conduits collecteurs à raccordement individuel de hauteur d’étage (conduit communément appelé shunt)

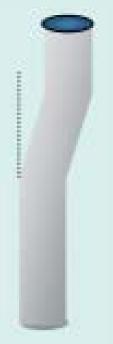

Selon les besoins, des conduits supplémentaires peuvent être installés dans le bâtiment. Les conduits doivent être verticaux et les dévoiements éventuels doivent être au maximum de 45° et limités à 1 fois seulement.



Les conduits doivent avoir :

• une section uniforme et sans obstacles sur leur parcours,
• une trappe de visite en pied de colonne pour la récupération des souillures,
• des trappes de visite dans le logement afin d’être contrôlables.

Le ou les derniers niveaux sont en sortie directe.

Nature des matériaux

Les conduits sont dimensionnés et réalisés dans des matériaux conformément aux règles de protection incendie et avec le moins de pertes de charge possibles.

Les conduits rigides sont réalisés en section circulaire ou rectangulaire rigide. Les conduits flexibles ne sont pas admis. Incombustible (M1 minimum), on emploie généralement de l’aluminium ou de l’acier.

Les risques de corrosion étant plus importants en zone marine, une action significative limitant la corrosion devra être réalisée.

Section et épaisseur

Pour les conduits de type conduits shunt, conduits spiralés, béton / métallique, section rectangulaire / circulaire, quel que soit le matériau utilisé, on retient les diamètres nominaux définis par le dimensionnement de l’étude.

Les épaisseurs minimales à retenir sont les suivantes :

• selon NF EN 1505 et 1506 pour les conduits métalliques à section circulaire ou rectangulaire
• préconisation du fabricant pour les conduits maçonnés

Conduit vide-ordures

On doit éviter en régime normal de fonctionnement mécanique l’introduction d’air en provenance du conduit vide-ordures. Il est alors préférable de l’isoler ou de ventiler selon les mêmes dépressions et asservissement que les autres conduits se trouvant dans le même logement.

Sécurité incendie

L'ensemble de l'installation doit répondre aux exigences de l'arrêté du 31 janvier 1986 relatif à la protection contre l'incendie dans les bâtiments d'habitation.
