Qualité de l'air > Détermination des débits de soufflage / de reprise

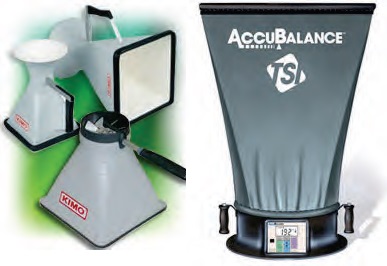

Elle a pour but de définir le volume en m³ par heure soufflé ou repris dans le local, et donc de calculer un taux de brassage (volume d’air soufflé par heure divisé par le volume de la pièce). Dans le cas d’une CTA sans recyclage, le taux de brassage sera équivalent au taux de renouvellement (volume d’air neuf soufflé par heure divisé par le volume de la pièce). Elle est le plus souvent réalisée grâce à un balomètre. Le balomètre correspond à un cône qui canalise le flux d’air vers un cercle de diamètre connu et parcouru par des fils chauds. La chute de température induite par le flux d’air sur le fil chaud permet de déduire la vitesse de l’air. Des dispositifs équivalents formés d’un cône et d’une unité de mesure de la vitesse de l’air amovible existent, dans lesquels l’unité de mesure est un anémomètre à hélice ou à fil chaud.





Le balomètre sert à mesurer le débit d’air soufflé ou repris au niveau des bouches de soufflage ou de reprise. Plusieurs types de cônes sont disponibles, afin de pouvoir adapter ce dispositif à toutes les formes de bouches.

Dans le cas où il est nécessaire de mesurer des débits dans les canalisations, une unité de mesure de la vitesse d’air sera insérée dans le conduit. La mesure pourra alors être réalisée grâce à une des trois méthodes citées ci-dessous, qui sera sélectionnée selon les possibilités et les conditions :

• anémométrie au fil chaud,
• anémométrie à hélice,
• anémométrie par tube de Pitot.

Enfin, les mesures de débit pour les plafonds soufflants sont réalisées à l’aide d’un anémomètre à fil chaud sensible et stable aux basses vitesses.
