Caissons et tourelles dans le Bâtiment > Dimensionnement


Le ventilateur doit être dimensionné en débit/dépression pour satisfaire aux exigences du réseau. Il est donc nécessaire de mesurer ou calculer les éléments suivants pour choisir un ventilateur adapté [norme NFXP P50.401 (DTU 68.1)] :

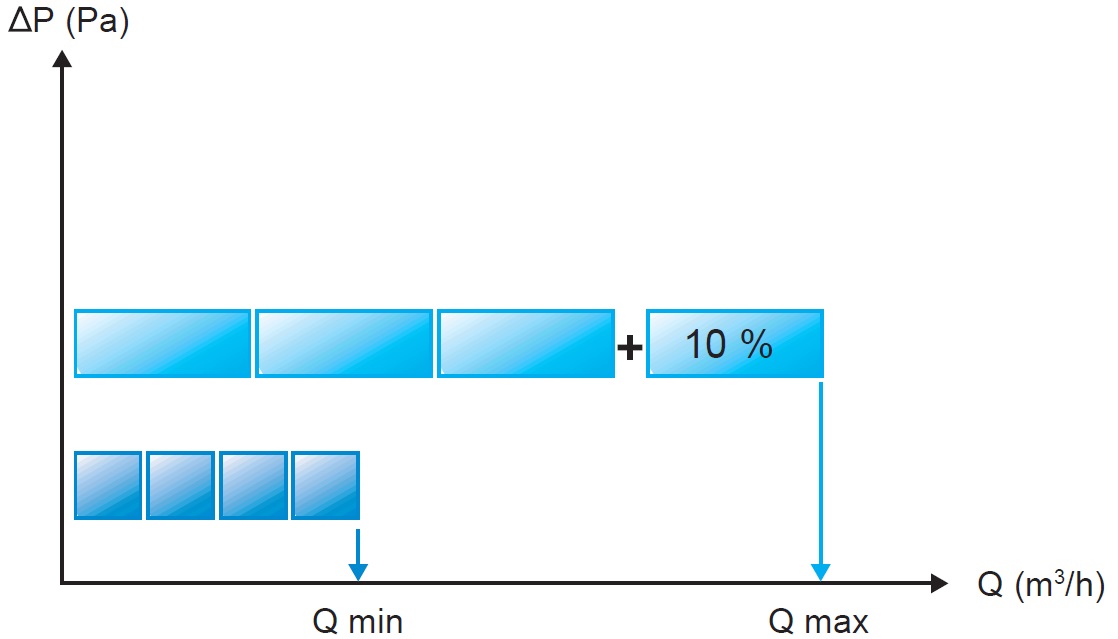

Les débits d’extraction


=> Le débit d’extraction total minimum de l’installation (Q min)
Somme de tous les débits des bouches lorsque les bouches variables à 2 débits (cuisine) sont réglées en petit débit.

=> Le débit d’extraction total maximum de l’installation (Q max)
Somme de tous les débits des bouches lorsque les bouches à débits variables sont réglées en grand débit + les débits de fuites liés aux défauts d’étanchéité normaux des raccordements du réseau (10% du débit maximum).

Les débits d’extraction

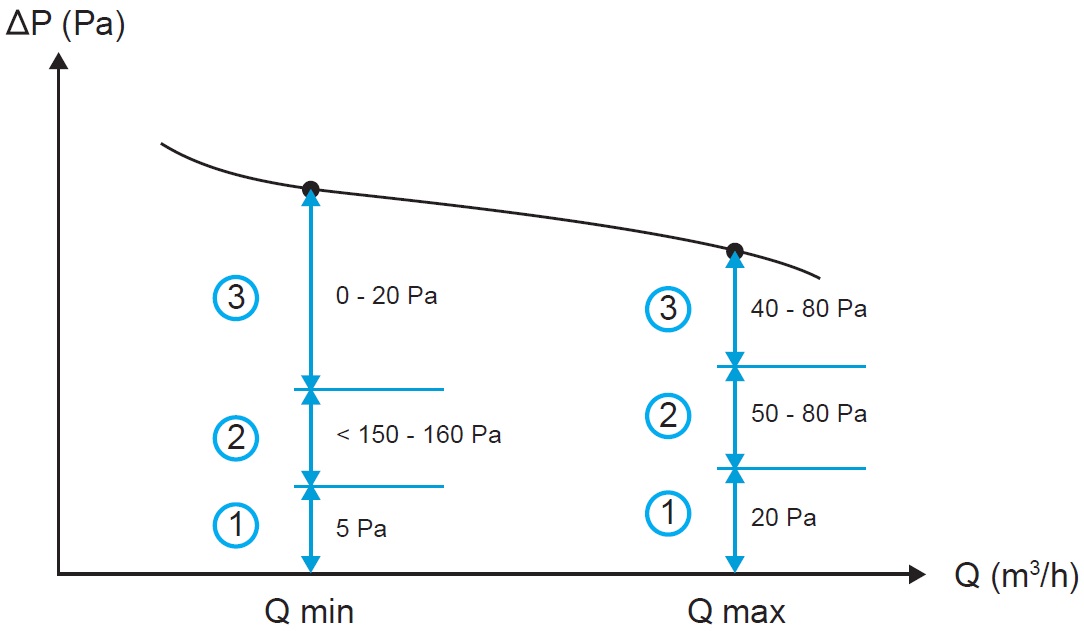

La dépression disponible


Les ventilateurs doivent être sélectionnés pour combattre les pertes de charges en Qmin et Qmax :
  • du réseau et du refoulement (3),
  • des entrées d’air (1),
  • afin de maintenir une dépression comprise dans la plage de fonctionnement des bouches ou échangeurs (2).


La dépression disponible


Critères de sélection des caissons et tourelles d'extraction


  • Débit minimum de l’installation ?
  • Débit maximum de l’installation ?
  • Dépression disponible à ces débits ?
  • Nature de l’air extrait (VMC normale ou gaz ) ?
  • Classement vis à vis du règlement incendie (C4 ou non classé) ?
  • Alimentation électrique, monophasée 230V ou triphasée 400V ?
  • Consommation ?
  • Niveau sonore ?
  • Mise en oeuvre, comble ou terrasse ?
  • Réglable ou pas ?
