Bouches d'extraction dans le Bâtiment > Dimensionnement
Système autoréglable
Les arrêtés du 24/03/82 et du 28/10/83 définissent les débits minimaux et maximaux à extraire dans chaque logement.
Salle de bain : pièce d'eau équipée d’une baignoire et/ou d'une douche.
Salle d’eau : pièce d'eau autre que la cuisine ou le WC douche (cellier, buanderie...).
| Type logement | Cuisine | Salle de bain | WC unique | WC multiple ou salle d’eau |
|---|---|---|---|---|
| F1 | BAP 20/75 | BAP 15 | BAP 15 | BAP 15 |
| F2 | BAP 30/90 | BAP 15 | BAP 15 | BAP 15 |
| F3 | BAP 45/105 | BAP 30 | BAP 15 | BAP 15 |
| F4 | BAP 45/120 | BAP 30 | BAP 30 | BAP 15 |
| F5 et plus | BAP 45/135 | BAP 30 | BAP 30 | BAP 15 |
BAP : Bouche Autoréglable Plastique
BAP XX : XX désigne le débit (en m3/h) à l'ouverture de la bouche. Ainsi BAP 15 correspond à une bouche avec un débit de 15 m3/h lorsqu'elle est ouverte.
Le système autoréglable permet la stabilisation du débit d’extraction à la valeur désirée. Les formes et logiques de fixation varient afin de pouvoir installer les bouches BAP dans tous les cas. Plage de fonctionnement : 50-150 Pa.

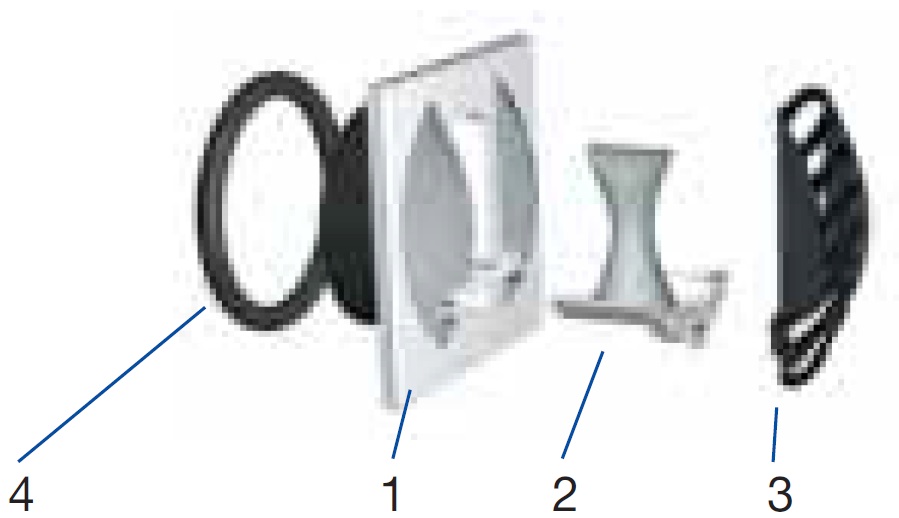

La BAP est composée de :
- Un corps en matière plastique blanche.
- Un élément de régulation constitué d’une membrane en silicone et d’un ressort de rappel.
- Une grille esthétique.
- Un fût circulaire sur lequel est monté un joint en catouchouc “Roll’in”.
- un noyau central rotatif qui permet de libérer une plus grande ouverture en position grand débit, actionné par 2 cordelettes (pour les systèmes à débit variable, cf ci-dessous)
La membrane en silicone, se gonfle et se dégonfle pour modifier la section de passage d’air lorsque la pression entre l’amont et l’aval de la bouche varie, ceci afin de conserver un débit aéraulique presque constant.
Débit Variable ou bi-débit

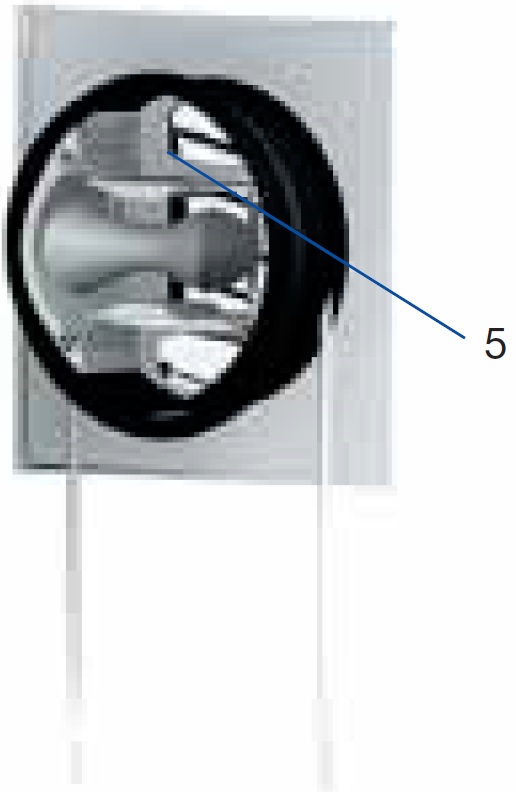

Elle permet d’obtenir 2 débits d’extraction, un débit de base et un débit de pointe. Elle est composée des mêmes éléments que le débit fixe avec en plus :
5. un noyau central rotatif qui permet de libérer une plus grande ouverture en position grand débit, actionné par 2 cordelettes.
Obturable
Elle est conçue pour les locaux non concernés par l’arrêté de Mars 82. Ex : cellier, débarras.
Particularités :
- Un fût circulaire sur lequel est monté un joint en caoutchouc
- Une plaque centrale rotative, actionnée par 2 cordelettes qui entraînent l’ouverture du débit (15 ou 30 m3/h) et la fermeture complète, au gré de l’utilisateur.
- Il n’y a pas d’élément de régulation.
Système autoréglable gaz
Les arrêtés du 24/03/82 et du 28/10/83 définissent les débits minimaux et maximaux à extraire dans chaque logement.
| Type logement | Cuisine | Salle de bain | WC unique | WC multiple ou salle d’eau |
|---|---|---|---|---|
| F1 | BAZ MOTUS 20/75 | BAP 15 | BAP 15 | BAP 15 |
| F2 | BAZ MOTUS 30/90 | BAP 15 | BAP 15 | BAP 15 |
| F3 | BAZ MOTUS 45/105 | BAP 30 | BAP 15 | BAP 15 |
| F4 | BAZ MOTUS 45/120 | BAP 30 | BAP 30 | BAP 15 |
| F5 et plus | BAZ MOTUS 45/135 | BAP 30 | BAP 30 | BAP 15 |
Systèmes hygroréglables
=> HYGRO A
Logements équipés de système de chauffage électrique, au gaz (chaudière à ventouse), climatisation gainable ou autre système de chauffage hors VMC Gaz.
Système avec bouches d’extraction hygroréglables et entrées d’air fixes ou autoréglables.
| Type logement | Cuisine | Salle de bain ou salle d’eau | WC ou salle d’eau | Bain/WC Commun |
|---|---|---|---|---|
| F1 | Bahia* C 1/2 R | Bahia* Bain R | Bahia* WC | Bahia* Bain WC R |
| F2 | ||||
| F3 | Bahia* C 3+ R | Bahia* Bain WC R ou Bahia* Bain R | ||
| F4 | ||||
| F5 | Bahia* F (si nb WC=1) ou Bahia* F+ (si nb WC>1) | |||
| *Bouche Bahia ou BH selon esthétique. | ||||
=> HYGRO B
Logements équipés de système de chauffage électrique, au gaz (chaudière à ventouse) ou autre système de chauffage indépendant de la VMC, sauf climatisation gainable.
Système avec bouches d’extraction hygroréglables et entrées d’air hygroréglables.
| Type logement | Cuisine | Salle de bain ou salle d’eau | WC ou salle d’eau | Bain/WC Commun |
|---|---|---|---|---|
| F1 | Bahia C1/2 | Bahia* Bain | Bahia* WC | Bahia* Bain WC + |
| F2 | ||||
| F3 | Bahia C3/4 | Bahia* Bain WC ou Bahia* Bain | ||
| F4 | ||||
| F5 | Bahia C5+ | |||
| *Bouche Bahia ou BH selon esthétique. | ||||
=> Hygro Gaz : Hygro A et B : BAHIA GAZ 2
Logements équipés de système de chauffage au gaz raccordé à la VMC.
Système avec bouches d’extraction hygroréglables et entrées d’air fixes, autoréglables et/ou hygroréglables.
Système Hygro A : du T1 au T5.
Système Hygro B : du T5 au T7 et plus.
| Type logement | Cuisine | Salle de bain ou salle d’eau | WC ou salle d’eau | Bain/WC Commun |
|---|---|---|---|---|
| F1 | BAZ Motus 20-75 | Bahia* Bain Gaz | Bahia* WC | Bahia* Bain WC Gaz ou Bahia* Bain Gaz |
| F2 | BAZ Motus 30-90 | |||
| F3 | BAZ Motus 45-105 | |||
| F4 | BAZ Motus 45-120 | |||
| F5 | BAZ Motus 45-135 | |||
| F6 et + | BAZ Motus 45-135 | |||
| *Bouche Bahia ou BH selon esthétique. | ||||
Acoustique
| Exigence portant sur | Exigence de résultat | Exigence sur la bouche |
|---|---|---|
| Bruit d'équipement | LnAT<35 dB (A) en cuisine | Lw<38 dB (A) si surface >10m² pour cuisine |
| LnAT<30 dB (A) en pièce principale | Lw<38dB (A) si surface >30 m² pour cuisine ouverte sur séjour | |
| Isolement entre logements | DnT,A>50 dB en cuisine et salle d'eau. | L'exigence sur le Dnew (C) de la bouche dépend de la surface de la pièce et du diamètre du collecteur. |
| DnT,A>53 dB en pièce principale |
