Modes de fonctionnement d'un système DRV
Les modes principaux de fonctionnement sont :
- Refroidissement seul :Toutes les unités intérieures sont opération "froid" (cf figure 1.3).
- Chauffage seul :Toutes les unités intérieures sont opération "chaud" (cf figure 1.4).
- Refroidissement principal :Le refroidissement est le mode principal dans le fonctionnement simultané des opérations "froid" et "chaud" (cf figure 1.5)
- Chauffage principal :Le chauffage est le mode principal dans le fonctionnement simultané de opérations "froid" et "chaud" (cf figure 1.6)
- Le mode où le nombre d'unités intérieures fonctionnant en "froid" est égal à celui des unités fonctionnant en "chaud" (cf figure 1.7)
![Système DRV 3 tubes, demande de froid uniquement Système DRV 3 tubes, demande de froid uniquement](../images/systeme-drv-3-tubes-demande-froid.jpg)
Figure 1.3 - Système DRV 3 tubes, demande de froid uniquement
![Système DRV 3 tubes, demande de chaud uniquement Système DRV 3 tubes, demande de chaud uniquement](../images/systeme-drv-3-tubes-demande-chaud.jpg)

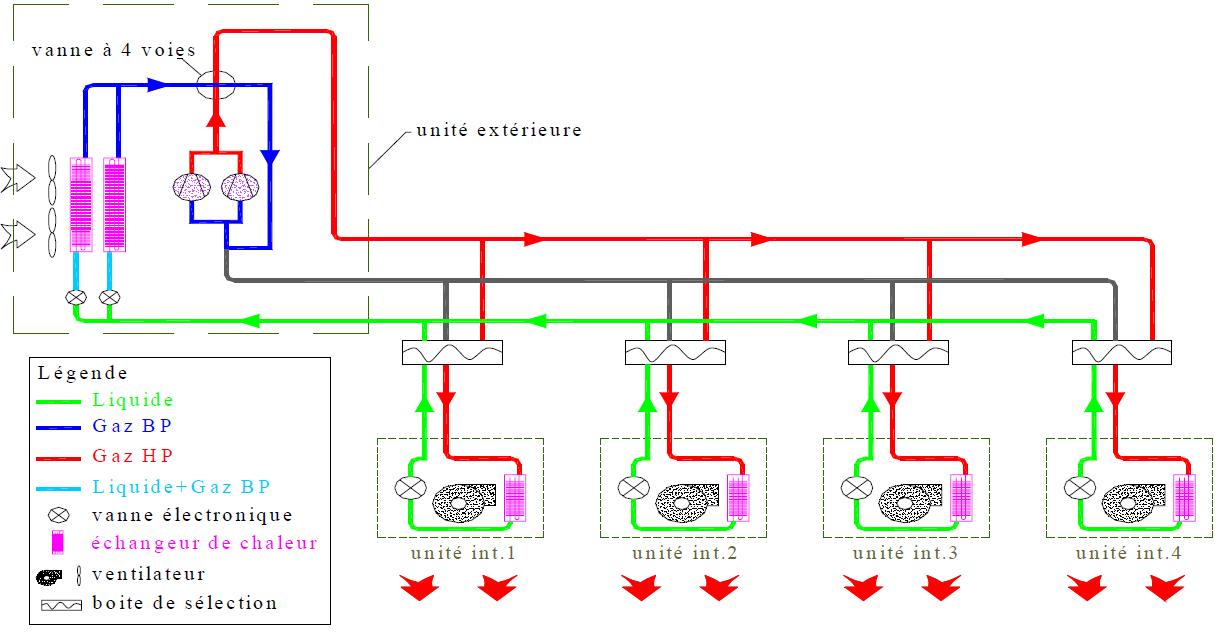

Figure 1.4 - Système DRV 3 tubes, demande de chaud uniquement
![Système DRV 3 tubes, demande de froid > demande de chaud Système DRV 3 tubes, demande de froid > demande de chaud](../images/systeme-drv-3-tubes-demande-froid-superieur-chaud.jpg)

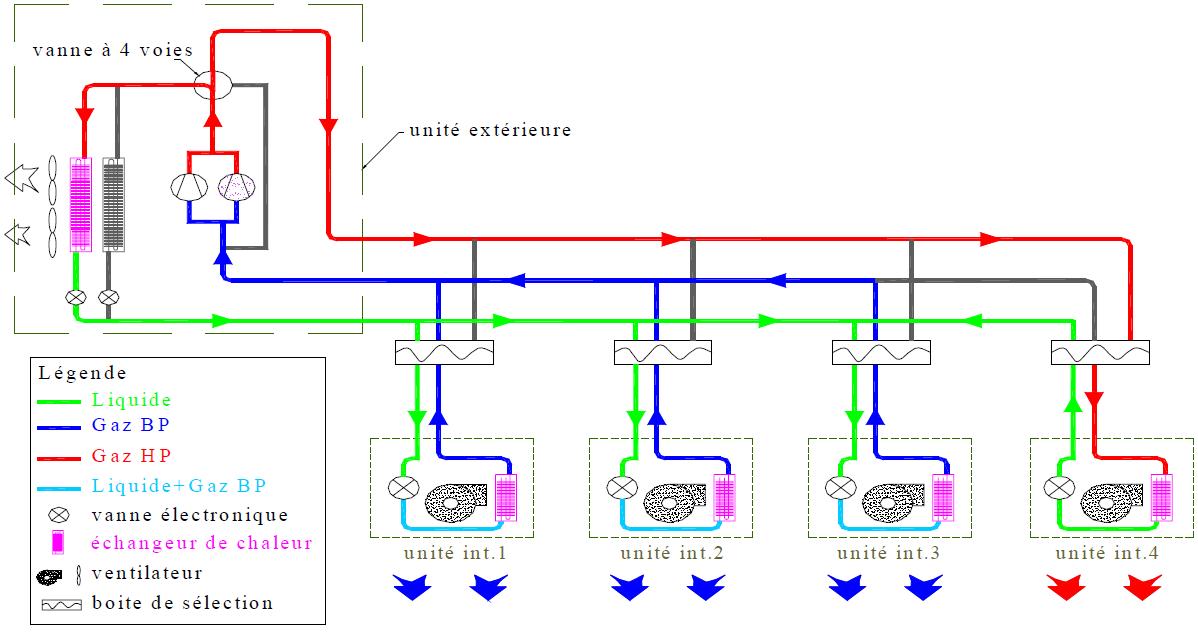

Figure 1.5 - Système DRV 3 tubes, demande de froid > demande de chaud
![Système DRV 3 tubes, demande de chaud > demande de froid Système DRV 3 tubes, demande de chaud > demande de froid](../images/systeme-drv-3-tubes-demande-chaud-superieur-froid.jpg)

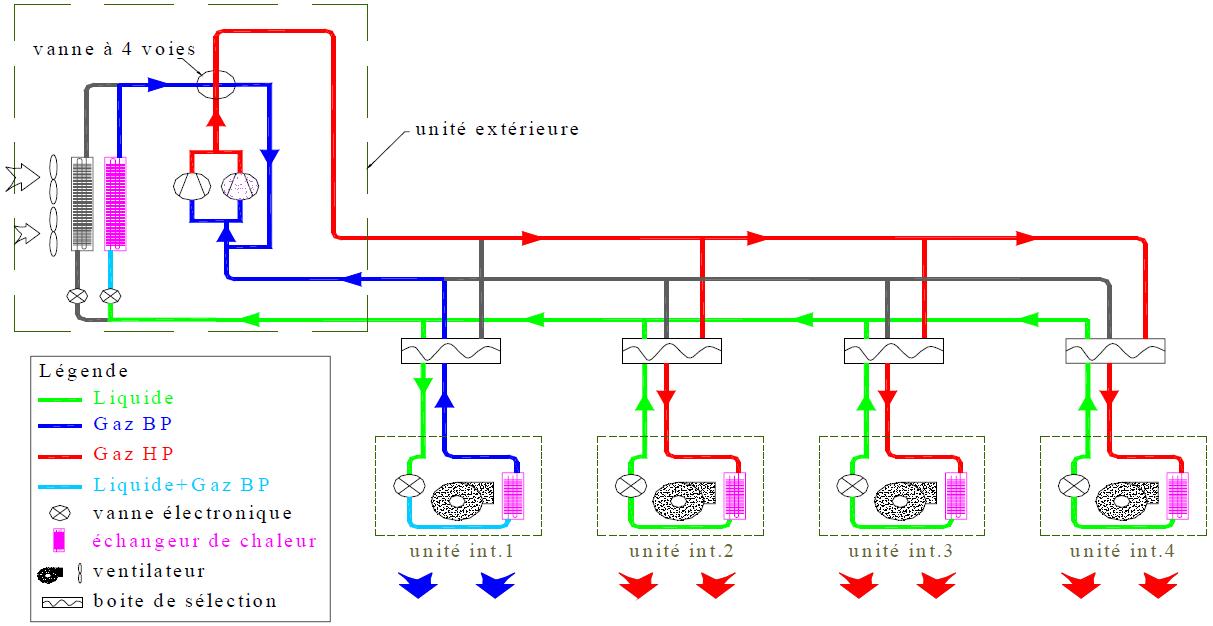

Figure 1.6 - Système DRV 3 tubes, demande de chaud > demande de froid
![Système DRV 3 tubes, demande de chaud = demande de froid Système DRV 3 tubes, demande de chaud = demande de froid](../images/systeme-drv-3-tubes-demande-chaud-egal-froid.jpg)

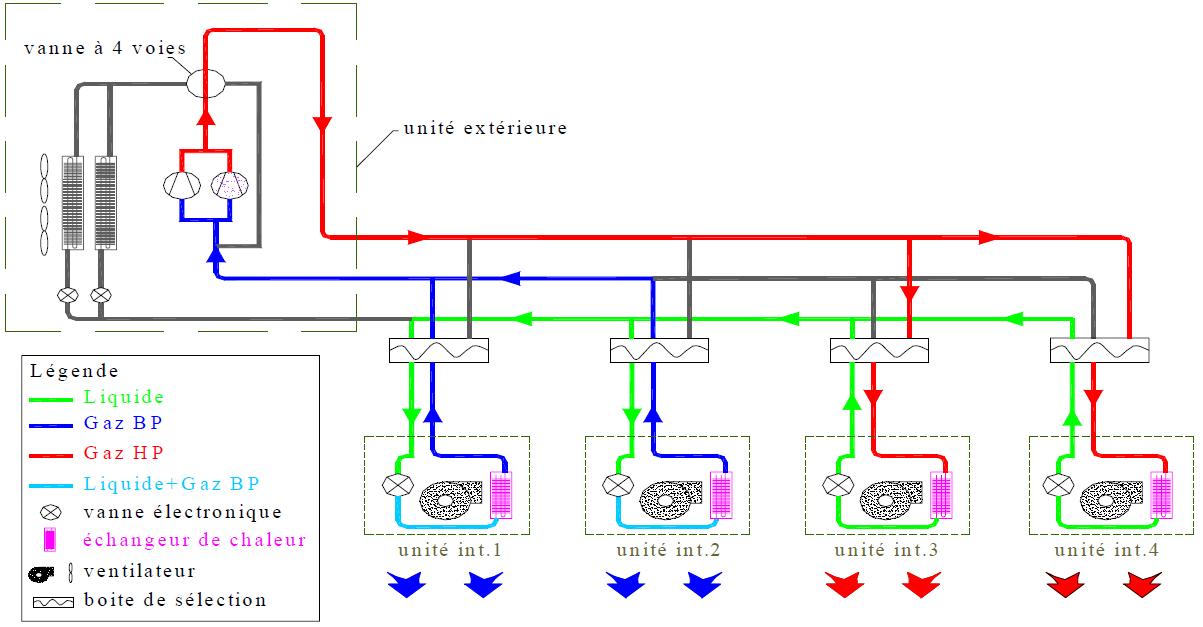

Figure 1.7 - Système DRV 3 tubes, demande de chaud = demande de froid
