Le contrôle du système DRV
Le contrôle d'un système à vitesse variable consiste à trouver un optimum de fonctionnement, l'objectif étant d'obtenir un COP maximum tout en gardant les conditions de confort. La vanne qui joue le rôle de détendeur doit adapter son ouverture à la variation du débit de réfrigérant due à la variation de vitesse.
Le débit d'air intérieur peut varier pour optimiser le système. Des combinaisons infinies existent entre la vitesse du compresseur, la surchauffe, le débit d'air intérieur et les normes de confort, mais seulement une combinaison donne un COP maximum pour des conditions climatiques données.
En pratique, le débit d'air intérieur est fixe dans le système DRV. Souvent, il existe 2 vitesses du ventilateur intérieur au choix de l'utilisateur.
En considérant un système DRV climatisant un local, lorsque la charge (température du local) augmente, la température à la sortie de l'évaporateur augmente. Le détendeur électronique augmente son ouverture et la pression dans l'évaporateur augmente aussi. Le contrôle du système permet alors au compresseur d'augmenter sa vitesse de rotation et donc le débit, ce qui entraîne un abaissement de la pression d'évaporation et l'équilibre du cycle.
Ainsi, on a toujours une pression d'évaporation maintenue à une consigne et le fonctionnement du système est stable. De même, pour l'unité extérieure, la pression doit être maintenue stable dans l'échangeur extérieur quelles que soient les conditions de température extérieure. Pour cela, il existe dans le système des ventilateurs qui peuvent varier leurs vitesses selon différentes conditions.
A noter que les consignes de pression peuvent être ajustées selon une marge prédéfinie par le constructeur.

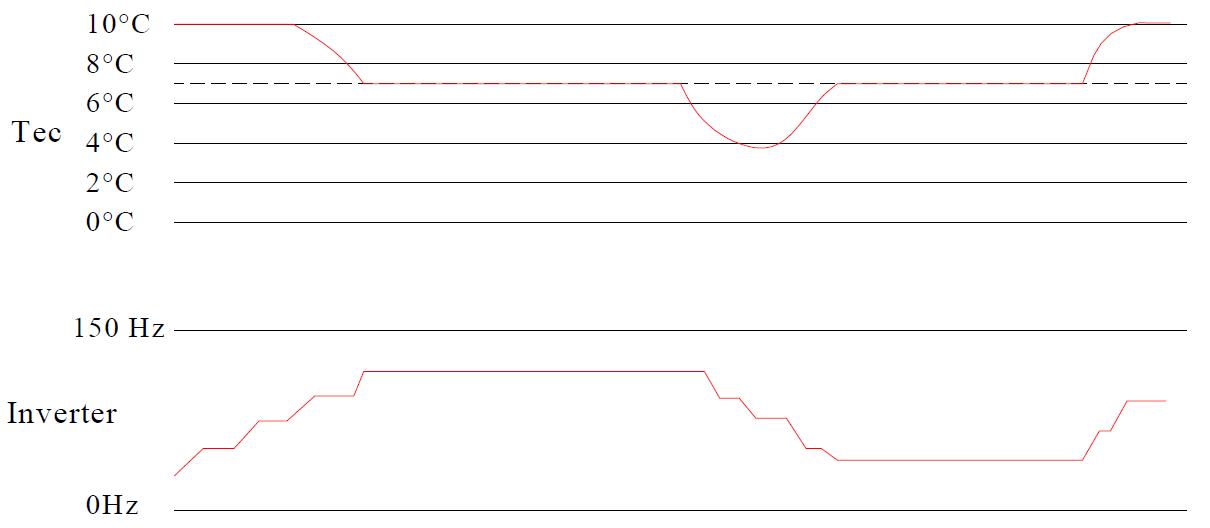

Figure 1.2 - Exemple de contrôle de la fréquence du compresseur
Dans cet exemple, la température d'évaporation de consigne est de 7.5°C. Si la charge moyenne des locaux est très importante, la température d'évaporation est supérieure à la température de consigne. Par exemple 10°C, la fréquence du compresseur augmente jusqu'à ce qu'elle atteigne la valeur de consigne. Puis, des unités intérieures s'arrêtent, la charge thermique du système diminue et donc la pression d'évaporation diminue. A une température d'environ 5°C, la fréquence diminue afin d'atteindre à nouveau sa valeur cible.
