Test d’infiltrométrie > Quels matériels utiliser ?

1) Blower-door

Le test Blower-door (ou test de la porte soufflante) permet de mesurer la quantité d'air rentrant (ou sortant) par fuite dans un bâtiment et d'identifier la localisation de ces fuites. Pour effectuer le test, on utilise un régulateur, un ventilateur, et des manomètres. Le tout est positionné dans un ouvrant du bâtiment étanchéisé par une toile en nylon (porte, fenêtre…).



Pour monter la porte soufflante, on commence par installer un tube extérieur munie d’un capteur de pression à 10 m du bâtiment. S’en suit, le montage du cadre de la porte et sa bâche. Ensuite, il faut installer le ventilateur dans l’espace réservé au bas de la porte, suspendre le régulateur de régime et le différentiel de pression (DG-700) au montant intermédiaire supérieur intérieur de la porte. (On peut également utiliser un autre type de manomètre, l’APT, constitué de 4 capteurs ; qui lui se positionne sur un pupitre à l’intérieur du bâtiment). Ensuite, on peut alors faire tour les branchements nécessaire (tuyau extérieur, différentiel de pression, ventilateur, régulateur …).

Cependant, avant toute manipulation, l’opérateur doit prendre soin d’obturer tous les orifices volontaires (fenêtres, porte de locaux non chauffé, trappe de ventilation, hotte, VMC, chaudière, gaines, trappe, bouche de ventilation) afin que le flux d’air provoqué par la différence de pression ne provienne que des fuites. On prendra soin également d’interrompre tout système de chauffe (ECS, gaz, électricité..). Une fois toutes ces manipulations effectuées, on mesure alors le débit de fuite pour une différence de pression imposée à l’aide du ventilateur. On pourra par la suite, répéter l’opération à d’autres différences de pression en changeant la vitesse du ventilateur. Les données sont ensuite récupérées sur ordinateur, par logiciel.

Le test Blower-door peut être utilisé pour les grands et petits volumes ; le nombre de ventilateur se déduit en fonction du volume à tester (1 ventilateur couvre environ 2 000m³).

2) Perméascope

Le perméascope est un système permettant de contrôler la perméabilité à l’air d’un habitat grâce à un ventilateur relié à un ordinateur (munit du logiciel l4 Master). De la même manière que le test Blower-door, son utilisation se fait après obturation de tout orifice volontaire.

A l’origine, il se raccordait seulement à une bouche d’extraction, mais il peut aujourd’hui se raccorder à une ouverture quelconque grâce à de divers dispositifs (tuyaux, collier, fausse porte..).

Le test au perméascope est uniquement utilisé pour les petits volumes (< 1000m ³). Facile à mettre en œuvre, il est essentiellement utilisé pour les cas de rénovation.

3) Banc : Banc Grand Volume

Un banc Grands Volumes (BGV) est un système permettant de contrôler la perméabilité à l’air avec les mêmes méthodes que les outils précédents.

Le BGV est raccordé de l’extérieur du bâtiment à cause de son encombrement.

Le BGV est réservé au bâtiment de très grand volume (jusqu’à 18 000m³).

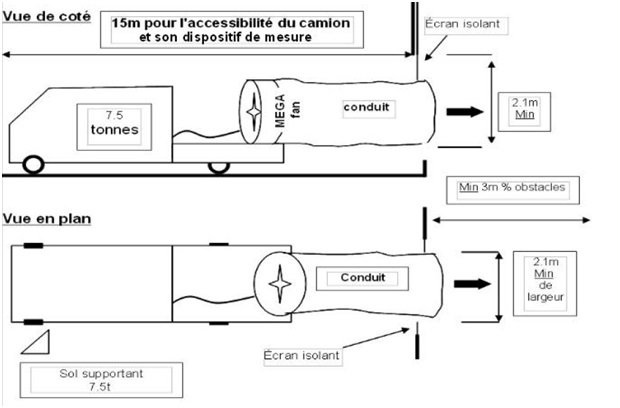

4) Banc : Mégafan

Le Megafan est un matériel permettant de mesurer la perméabilité à l'air des bâtiments de grand volume. Il a une capacité de débit de 300 000m³/h sous 50 Pa, soit une capacité supérieure aux autres matériels actuels. Cependant, des contraintes résultent de son encombrement : Dimensions minimales de l'ouvrant 210x210cm, espace devant l'ouvrant de connexion: au moins 15m de longueur.
