Comment remédier aux fuites d’airs dans le bâtiment
Afin de remédier aux fuites d’air, il faut avant tout étudier son cheminement ; Le transport de l'air au travers de l'enveloppe du bâtiment se réalise de manière générale de 3 sortes :
- L'air passe au travers des matériaux poreux dont les pores sont en liaison les uns avec les autres et relient l'intérieur du bâtiment à l'extérieur via des chemins tortueux.
- L'air passe à travers les défauts de construction. Ce transport d'air est, en général, plus important que celui au travers des matériaux même.
- L'air passe par les fuites des châssis de portes et de fenêtres (entre l'ouvrant et le dormant).
Pour mieux visualiser les entrées d’air possibles voici un ensemble d’exemples possibles :

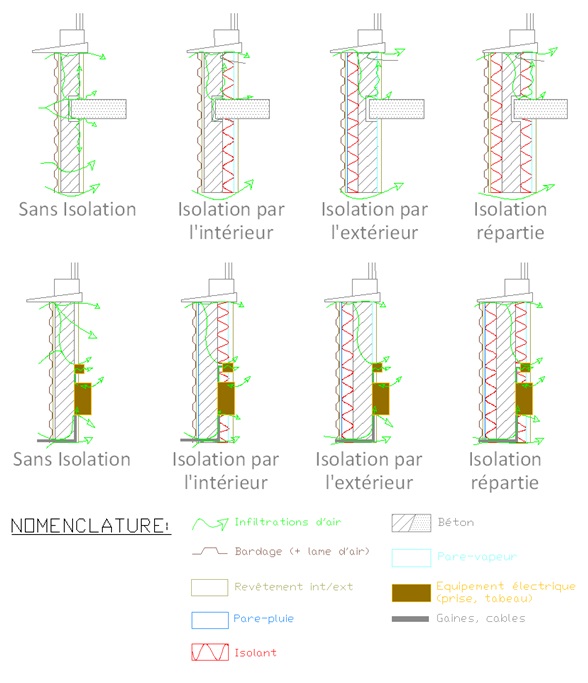

Entrées d’air parasites dans la Bâtiment
Ainsi pour contrer ces entrées d’air, l’étanchéité requiert une combinaison de plusieurs produits :
- De matériaux en membrane (étanchéité, pare-vapeur, pare-pluie…)
- De matériaux rigides (plaques de plâtre, panneaux bois/mousse, contreplaqué...)
- De produits de calfeutrage et de scellement (pâte, mousse…)
- De coupe-bise (coupe-froid)
- De garnitures d’étanchéité (colliers de serrage, rupteurs thermiques, manchettes…)
Pare-vapeur (ou freine-vapeur)
Ecran qui s'oppose à la migration de la vapeur d'eau vers la structure et l'isolant et qui permet aussi d'être étanche à l'air avec une bonne mise en œuvre (bien jointoyer les laies, ne pas percer...). Son fonctionnement est tel que les cellules du pare-vapeur se ferment pour empêcher la vapeur d’eau contenu dans l’air intérieur de migrer vers l’isolation et la structure. Il doit se placer du coté chaud de l'isolant ; entre l’isolant et le revêtement intérieur afin d’éviter le risque de condensation et de moisissures. Certains isolants n'acceptent en aucun cas d'humidité (laine de verre, laine de roche), d'autres peuvent en accepter une petite quantité (c'est le cas de la fibre de bois). Il faut alors se référer aux tableaux suivant :

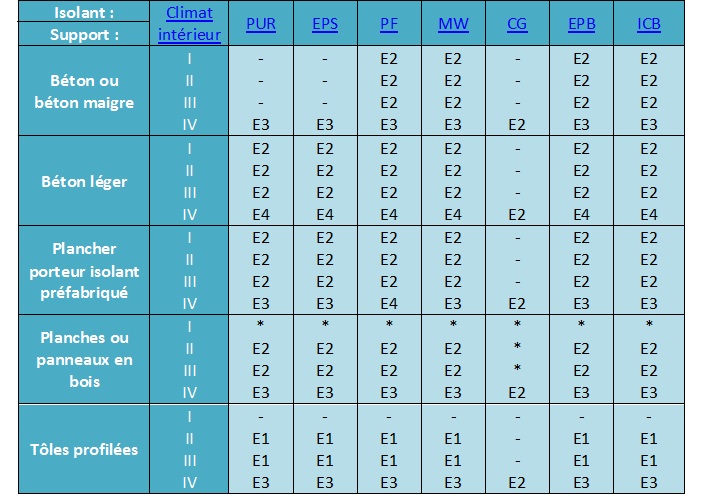

Tableau de classifications des isolants vis-à-vis du caractère par-vapeur
*pas de pare-vapeur, mais étanchéisation des joints entre panneaux. Avant la pose de l'isolation, on recouvre les joints entre panneaux avec des bandes d'étanchéité collées.
=> Définitions des zones "Climat intérieur"
| Classe I | Classe II | Classe III | Classe IV |
|---|---|---|---|
| Bâtiment avec une production de vapeur nulle ou faible (lieu de stockage, église, salle de sport…) | Bâtiment bien ventilé avec une production de vapeur limitée (grande habitation, écoles, magasins, bureaux…) | Bâtiment d’utilisation intense (habitations sociales, appartements, maisons de soins, bâtiments HR>60%) | Bâtiment avec une production de vapeur élevée (piscines, locaux industriels humides, bâtiments HR>60%) |
=> Définitions des classes d'étanchéïté
| Classe | Résistance à la diffusion de vapeur | Exemples de matériaux utilisables comme pare-vapeur |
|---|---|---|
| E1 | 2 m < µd < 5 m | Papier bitumé Film en PE 0,2 mm Papier de tapisserie plastifié Peinture à l'huile Peinture au caoutchouc chloré |
| E2 | 5 m < µd < 25 m | Carton-plâtre recouvert d'une feuille d'aluminium Film de PE 0,2 mm et laminé d'aluminium Voile de polyester bitumineux P150/16 Voile de verre bitumineux V50/16 Membrane en PVC épaisseur > 1 mm |
| E3 | 25 m < µd < 200 m | Bitume armé P3 ou P4 ou V3 ou V4 Bitume polymère APP ou SBS Film PIB |
| E4 | 200 m < µd | Bitumes armés avec film métallique (alu 3) Système bitumineux multicouche ( ³ 8 mm) |
Pare-pluie
Ecran placé entre l’isolant et le bardage, permettant la protection de la construction. Il est perméable à l’eau (mais laisse passer la vapeur) et contribue, selon sa mise en œuvre, à l’étanchéité au vent d’une paroi en coupant les courants d'air. Les pare-pluies se distinguent par trois caractéristiques principales :
- leur capillarité, elles peuvent être capillaires ou non capillaires;
- leur raideur, elles peuvent être rigides ou souples;
- leur continuité, elles peuvent être continues ou en bandes.
Calfeutrer
Boucher les fentes (intérieur et extérieur) pour empêcher l'air de pénétrer et ainsi éviter la condensation et la détérioration des matériaux. Le calfeutrage sert à étanchéiser un endroit où deux matériaux fixes se rencontrent, comme le pourtour des cadres de fenêtres et de portes.
Calorifuger
Protéger par un matériau isolant pour réduire les déperditions de chaleur.
Bande d’arase
Film résistant et complètement étanche, qui empêche les remontées d’humidité. Facile à mettre en œuvre, elle se positionne à l’arase des murs porteurs.
Barre de seuil
Barre fixé au sol permettant d’empêcher les courants d’air de circuler sous le bas de la porte et permettant de caché les jointures entre différent revêtement. Pour réduire les flux d’air, on pourra utiliser également, des coupe-froid (languettes, brosses...) à fixé sous le bas de la porte.
Coupe-froid (ou coupe-bise)
Elément constitutif d’une fenêtre ouvrante qui permet de contrer les fuites d’air. Les coupe-froid sont utilisés à des endroits où se rencontrent une surface mobile et une surface fixe, par exemple les fenêtres, les portes et les trappes. C’est généralement l’élément le plus vulnérable de la fenêtre puisqu’il subit beaucoup d’usures ; le coupe-froid doit être contrôlé chaque année.
Il en existe deux catégories :
- Les coupe-froid à languette (ou à brosse) : joints qui s’emploient couramment dans les fenêtres coulissantes, mais s’usent plus rapidement en raison du mode de manœuvre des fenêtres.
- Les coupe-froid compressibles (ou en V): Joints de frappe qui s’emploient essentiellement pour les fenêtres-auvent et les fenêtres à battant.
Fenêtre coulissante ///// Fenêtre à battant
Joint de recouvrement
Appelé aussi « joint sur ouvrant/dormant ». Il est généralement en PVC et se position dans les rails de recouvrement des menuiseries.
Rupteur thermiques
Les rupteurs de ponts thermiques sont des accessoires de construction (en inox, polystyrène…) qui ont une double fonction : isolante pour assurer la continuité de l’isolation et mécanique pour maintenir la liaison entre la façade et l’élément extérieur (réduction des ponts thermiques).
Contre-vitrage
Fixé directement au cadre de la fenêtre, le contre vitrage est un ajout de vitrage saisonnier, généralement construite avec un cadre en bois ou en métal, avec un vitrage en verre ou en feuilles de verre.
Durant la construction
Afin d’éviter toutes fuites, il est vivement recommandé de s’intéresser à la perméabilité à l’air dès la phase de conception du bâtiment. En effet, cela permet dès le départ d’atteindre de bons niveaux d’étanchéité.
| Eléments | Solutions |
|---|---|
| LIAISONS FACADES ET PLANCHER | |
| Parois opaques | Préconiser une bonne couche d’enduit Utiliser un pare-vapeur (bonne mise en œuvre sans déchirure) Utiliser un pare-pluie Utiliser des bandes d’arase Eviter les interruptions d’isolant |
| Parois verticale / Parois horizontale | Bien jointer avec du mortier Traiter les ponts thermiques (rupteur, planelle, dalle flottante, isolation extérieur..) Eviter les interruptions de film étanche (˜0.60m de continuation) |
| MENUISERIES | |
| Portes et fenêtres | Prévoir des bandes d’arase et bande d’étanchéité Traiter les ponts thermiques avec des rupteurs Placer des coupes-froid Placer des joints de recouvrement et de pourtour |
Bâtiment fini
Une fois le bâtiment terminé avec tous les équipements installés, ou dans le cas des rénovations, les solutions à mettre en œuvre sont les suivantes :
| Eléments | Solutions |
|---|---|
| LIAISONS FACADES ET PLANCHER | |
| Parois verticale / Parois horizontale | Il est recommandé de bien calfeutrer à l’aide de mousse, pâte ou encore avec des bandes adhésives spéciales. |
| MENUISERIES | |
| Fenêtres | Il est préconisé d’étanchéiser en calfeutrant toute les jonctions fixes (mur, vitre…) et fentes. Pour les endroits mobiles, mettre de joint élastomère et coupe froid. Penser également au film d’étanchéité (bande d’arase etc …).Une autre solution serait d’installer une feuille acrylique sur la totalité de la menuiserie. Selon l’état de la menuiserie, il serait conseillé de changer (ou rajouter) les joints de recouvrement et de pourtour ainsi que les coupe-froid, de changer le vitrage (double vitrage) ou de rajouter un vitrage (contre-fenêtre). Dans le cas le plus défavorable, on pourra préconiser de changer totalement la fenêtre pour un meilleur rendement énergétique (ex : BIBIER triple vitrage basse énergie). |
’étanchéité à l’air des menuiseries
Pour avoir un rendement optimale, il faut privilégier la lame de gaz, le coefficient de la menuiserie Uw et le coefficient du vitrage Ug ; A noter que pour le choix des fenêtres, un classement pour l’étanchéité existe :

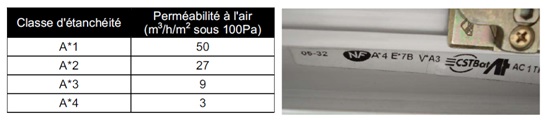

Classement à l'étanchéïté à l'air des menuiseries
L’étanchéité à l’air des menuiseries se fait par des laboratoires spécifiques (ex : CERIBOIS, descasystème, acotherm, CEBTP SOLEN GINGER service Baies Vitrages façades…). Ils réalisent un test appelé AEV (A: Test de perméabilité à l'air. E: Test d'étanchéité à l'eau V: Test de résistance de la fenêtre aux vents extrêmes.) Pour être certifiées par le CSTB (Centre Spécifique et Technique du Bâtiment) et être commercialisés, les fenêtres et portes-fenêtres doivent obtenir un classement minimum de A*2, E*5B, et V*A2 au test AEV tout en respectant les normes STS 52. On notera que chaque habitat doit avoir une fenêtre de classement spécifique en fonction de sa région, de son environnement et de la hauteur de la menuiserie.
| Eléments | Solutions |
|---|---|
| MENUISERIES | |
| Portes | On préconise les mêmes solutions que pour les fenêtres, si ce n’est que l’on peut rajouter des barres de seuil, des languettes en caoutchouc ou des brosses sur le bas des portes. |
| EQUIPEMENTS | |
| Gaines |
Il est préconiser d’utiliser des colliers de serrage afin de tenir relier les différentes gaines. Au niveau des jonctions avec les cloisons, on mettra en place un boitier étanche ou des manchettes puis on calfeutrera avec un mastic d’isolation ou des bandes adhésives. On pourra également encercler les gaines à l’aide de panneaux rigides. Pour éviter les entrées d’air froid, il est par ailleurs conseiller de mettre tout les tableaux de bord dans des locaux chauffés |
| Câbles |
On propose un collage propre avec des matériaux adhésifs adaptés et une fixation avec des manchettes préfabriquées.Autrement, on pourra simplement calfeutrer avec des bandes adhésives les ouvertures autour des câbles électriques. |
| Conduit (eau/ventilation) |
Il est préconiser d’utiliser des colliers de serrage et des joints de raccordement tout au long du conduit.Au niveau des jonctions avec les cloisons, on mettra éventuellement des manchettes suivi d’un calfeutrage avec du mastic/produit de scellement. |
| Prise de courant / interrupteurs |
On mettra en place un boitier hermétique ou on utiliser des prises de courant étanches pour parois creuses (ex:kaiserelektro).Les fuites d’air entrant directement dans le boitier par les espacements entre les constituants de la paroi les parois, on installera éventuellement des isolant à l’arrière du pot d’encastrement (ex : lin) et on calfeutrera. On pourra, dans le cas le moins défavorable, mettre une simple fiche pour enfant, ce qui permet également de diminuer les courants d’air dans les prises. |
| Plinthes / plafonniers |
S’il l’on constate des fuites d’air au niveau des plinthes, on peut en déduire que les ponts thermiques ou liaisons parois verticale/horizontale n’ont pas étaient traités correctement, dans ce cas, on favorisera le calfeutrage des plinthes. On pourra également munir la plinthe d’un film d’étanchéité Il existe autrement des plinthes spéciales qui contre toute étanchéité (eau, air). Pour les plafonniers, s’il les câbles n’ont pas étaient soignés contre les entrées d’air, on préconisera un simple calfeutrage. |
| TRAPPES | |
| Trappes |
Il y a peu de solutions. On conseillera alors de mettre également un coupe-froid dans les trappes d’accès, de recouvrir la trappe d’un panneau isolant et de calfeutrer. On conseillera également en option d’ajouter un loquet pour tenir la trappe hermétiquement fermée.
|
| Foyers non-utilisés |
Pour les foyers non-utilisés il faudra penser à les boucher totalement en installant un couvercle de contreplaqué amovible qui peut être : isolé et calfeutré. Certains types d’appareils encastrés peuvent constituer un risque d’incendie s’ils sont scellés ou recouverts d’isolant et de mastic. Ils doivent donc être remplacés par des plafonniers, des appliques murales ou des matériaux incombustibles. |
