Pompes à chaleur géothermales > Les technologies

Il existe différentes technologies pour les PAC géothermiques. La principale différence tient à la nature des fluides circulant dans les capteurs et les émetteurs de chauffage.

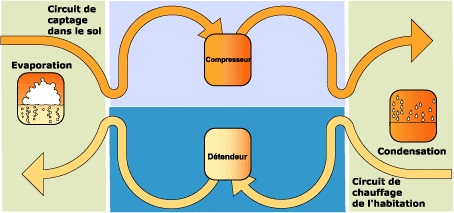

Le procédé à détente directe ou « sol-sol »

Le fluide frigorigène circule dans les capteurs et le plancher chauffant. Les constructeurs parlent alors de PAC sol / sol. Ce procédé n'est utilisable qu'avec des capteurs horizontaux.

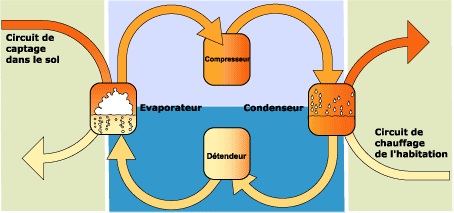

Le procédé avec fluide intermédiaire ou « eau glycolée-eau »

De l'eau additionnée d'antigel circule dans les capteurs et de l'eau circule dans les émetteurs de chauffage. Le fluide frigorigène reste confiné dans la PAC. On parle de PAC de type eau glycolée/eau. Le procédé est utilisable en capteurs horizontaux ou verticaux.

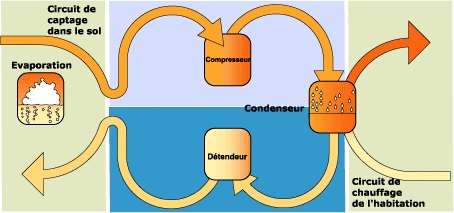

Le moyen terme ou procédé mixte ou « sol-eau »

Le fluide frigorigène de la PAC circule dans les capteurs et de l'eau circule dans les émetteurs de chauffage. Les PAC sont de type sol / eau. Ce procédé n'est utilisable qu'avec des capteurs horizontaux.

Choix d’une technologie

PAC à DETENTE DIRECTE
Chauffage d'appoint	• pas nécessaire
Eau chaude sanitaire	• production possible en période de chauffage
Rafraîchissement	• pas possible sur plancher chauffant, • possible avec des ventilo-convecteurs
Adaptabilité	• difficulté avec le plancher, si souhait éventuel de changer de mode de production de chaleur
Avantages	• système simple • coût limité
Inconvénients	• grosse quantité de fluide frigorigène • étanchéité du circuit primordiale • utilisation des capteurs verticaux impossible • mise en oeuvre du circuit de chauffage délicate
Coûts (2004)	• d'investissement : de 70 à 100 € TTC par m² chauffé hors eau chaude sanitaire et rafraîchissement • de fonctionnement : de 2,3 à 3,5 € TTC par m² et par an

PAC à FLUIDES INTERMEDIAIRES
Chauffage d'appoint	• pas nécessaire
Eau chaude sanitaire	• production possible (PAC indépendante ou non)
Rafraîchissement	• possible et bien maîtrisé
Avantages	• peu de fluide frigorigène • fluide frigorigène confiné dans la PAC • le circuit de chauffage peut être conservé, si souhait éventuel de changer de mode de production de chaleur
Inconvénients	• coût d’investissement supérieur à la détente directe pour les petits logements
Coûts (2004)	• d'investissement : Systèmes à capteurs horizontaux : de 85 € TTC/m² chauffé (option chauffage) à 135 € TTC/m² chauffé (option chauffage et rafraîchissement) Systèmes à capteurs verticaux : De 145 à 185 € TTC/m² chauffé • de fonctionnement : de 2,3 à 3,5 € TTC par m² et par an
