Les toitures inclinées > Les couvertures en grands éléments

D'une manière générale, il s'agit des toitures du type industriel, de grande surface et peu tourmentées mais certains bâtiments publics de conception récente utilisent maintenant ces grands éléments de couverture. On distingue les plaques (nervurées) et les feuilles (non nervurées).



Couvertures en plaques métalliques

Ces plaques sont nervurées et, selon la forme de ces nervures, on peut en distinguer deux types :

Les plaques de grande longueur à nervures longitudinales
Plus connus sous le nom de bac acier, ce système est constitué de plaques nervurées en acier galvanisé, prélaquées ou non, dont la longueur des éléments peut aller jusqu'à 8m pour une largeur de 0,6 à 1,10m. Les nervures longitudinales sont destinées à améliorer la tenue en flexion ; les éléments reposent directement sur les pannes.

Pour la mise en oeuvre, le DTU 40.35 fait la distinction entre « toiture froide » et « toiture chaude » :

• La « toiture froide » est caractérisée par la présence, entre la plaque nervurée et l'isolation, d'une lame d'air ventilée avec l'air extérieur.

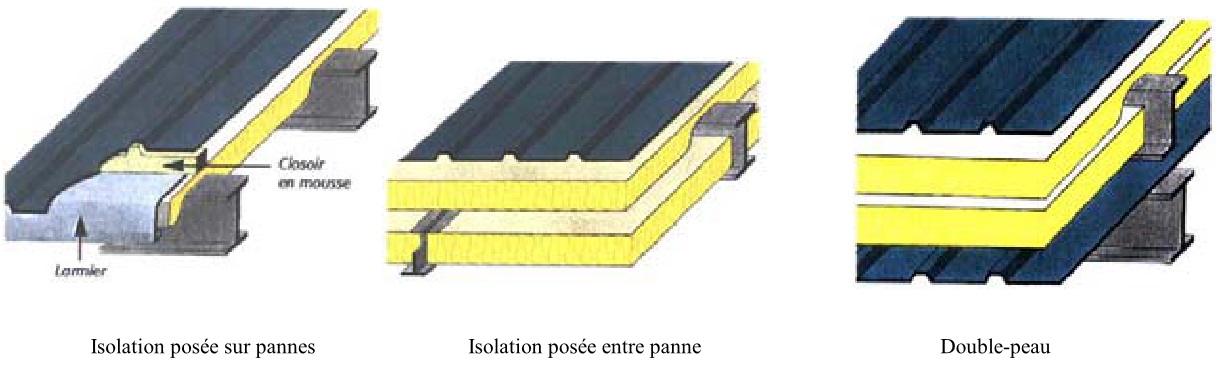

  Dans ce cas on a l'isolation qui est suspendue sous pannes (voir ci contre).
• La « toiture chaude » n'a, dans la plupart des cas, pas de lame d'air entre la plaque nervurée et l'isolant. Toutefois, lorsque qu'une lame d'air existe, elle n'est pas ventilée avec l'extérieur et est réputée immobile.

Ainsi, dans la configuration « toiture chaude », on peut rencontrer une isolation posée sur pannes, ou posée entre pannes ou encore une isolation posée entre deux plaque nervurées à trame parallèle (système plus couramment appelé double-peau).



Le choix entre ces différentes solutions est fonction principalement de l'hygrométrie des locaux concernés, de la performance du pare-vapeur et du taux de renouvellement d'air des locaux. L'annexe A du DTU 40.35 contient un guide de choix des matériaux et revêtements selon l'exposition atmosphérique.

Ces grandes plaques nervurées existent également en aluminium, leur mise en oeuvre est alors traitée par le DTU 40.36.

Les plaques de grandes longueurs ondulées
Les matériaux employés pour la tôle ondulée sont l'acier galvanisé, l'acier inoxydable, le zinc ou l'aluminium. Les plaques sont disponibles en différentes longueurs pouvant aller jusqu'à 3,00 m pour une largeur d'environ 0,9 m. Les ondes ont un pas de 76 mm pour une hauteur de 18 mm. Ce type de plaque prend également appui directement sur les pannes.

Couvertures en feuilles et longues feuilles métalliques

Les matériaux utilisés pour ces feuilles sont le zinc, le cuivre, l'aluminium, l'acier galvanisé ou inoxydable ainsi que le plomb. Les éléments de ces couvertures ne sont pas nervurés.

Les feuilles ont une largeur de 0,50 à 1 m et leur longueur est de 2 m. tandis que les longues feuilles ont une longueur qui peut aller de 15 à 20 m. et qui correspond à la longueur du rampant des toitures courantes. Les longues feuilles permettent ainsi d'obtenir des couvertures sans recouvrement transversal des éléments.

La faible épaisseur des éléments (de 4 à 10/10 de mm) ainsi que l'absence de nervures implique que leur pose doit se faire sur un support continu (voligeage, parquet ou panneau de particules).

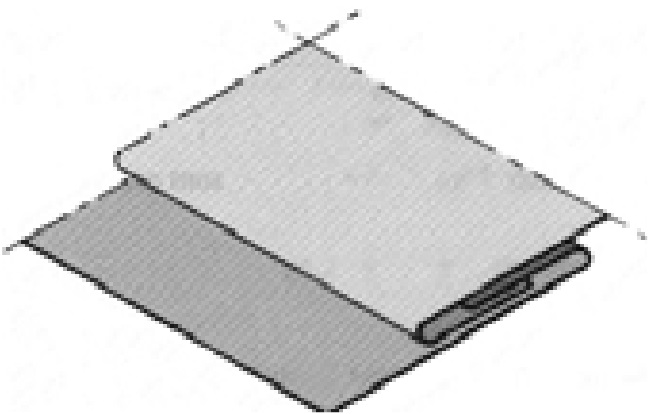

Pour le recouvrement transversal (perpendiculaire à la ligne de pente) des feuilles, trois techniques sont employées en fonction de la pente de la couverture : l'agrafure simple (ci-contre), la double agrafure et la couverture à ressauts.

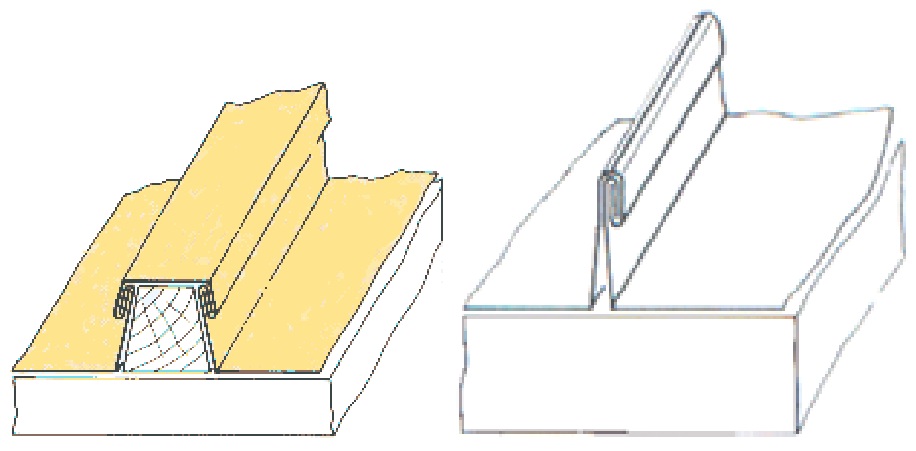

Quant au recouvrement longitudinal des feuilles, deux types d'assemblage sont employés : la technique du couvre-joint sur tasseau (ci-contre à gauche) et celle du joint debout (à droite).

Points de vigilance

Pour les couvertures en bacs acier
* En toiture chaude, des sinistres sont causés par une lame d'air parasite qui est supposée immobile mais qui, en réalité, ne l'est pas par la suite de l'absence des closoirs ou d'une erreur de conception.

* Attention aux découpes effectuées dans les plaques, notamment en réhabilitation : la coupure doit être nettoyée des copeaux et de la limaille et être protégée afin que la corrosion ne soit amorcée. De même, l'article 6.1.4.1 du DTU 40.35 attire l'attention sur le perçage des plaques et indique que les particules métalliques chaudes issues de perçage doivent être enlevées afin de ne pas risquer leur oxydation sur le revêtement.

* Des plaques éclairantes (translucides) en polyester, PVC ou encore polycarbonate sont disponibles pour ces couvertures. Dans tous les cas, il convient de s'assurer que leur profil est exactement analogue à celui des bacs acier sinon, il se produit un bâillement au recouvrement des plaques qui occasionne d'inévitables infiltrations d'eau. Les plaques translucides en PVC sont sujettes à changement de teintes et déformations sous l'effet des UV, d'où également des risques d'infiltrations d'eau.

Pour les couvertures ondulées
* Pour la pose de plaques ondulées métalliques sur une charpente également métalliques, cette dernière doit être peinte afin d'éviter le contact bimétal (DTU 40.32 art. 3.5).

* Lors d'une réhabilitation de ce type de couverture, il faut s'interroger sur le matériau constitutif, il peut s'agir d'amiante-ciment (plaques Eternit) qui nécessite des précautions pour la dépose et l'évacuation. Le diagnostic amiante du bâtiment doit permettre de lever le doute. A titre informatif, le DTU (aujourd'hui abrogé) qui s'appliquait à la pose de ces matériaux était le 40.31 ; il peut être utile de le garder en bibliothèque car en cas de réhabilitation il permet d'appréhender la manière dont les plaques ont été posées.

Pour les couvertures en feuilles et longues feuilles métalliques
* A la date de rédaction du présent document, les DTU s'appliquant aux feuilles et longues feuilles de zinc et de cuivre (respectivement DTU 40.41 et 40.45) sont en cours de révision.

* Concernant la pose des longues feuilles en zinc et en cuivre, il existe peu d'entreprises spécialisées sur le marché.
