Les parois respirantes > Formules et équations > Transfert d'humidité

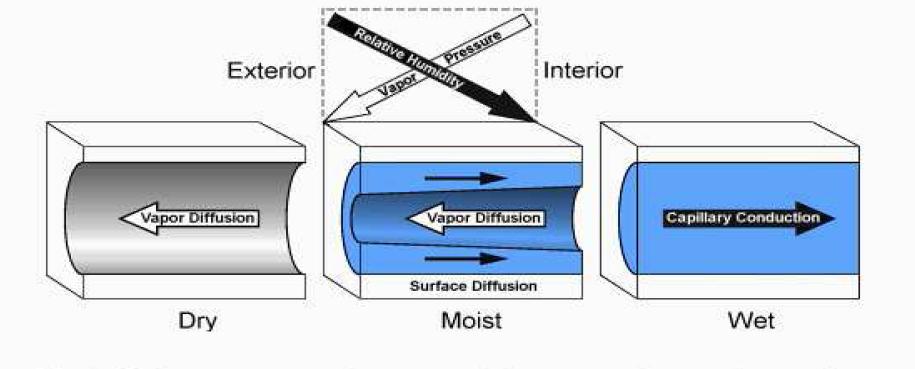

Les molécules d’air (air sec + vapeur d’eau) sont toujours en mouvement en raison des forces thermiques. Quand un mur perméable sépare deux espaces avec une concentration différente en gaz, le transfert de vapeur dans les parois de construction est décrit par des équations dérivées de la première loi de Fick.





La diffusion équilibrée de l'humidité par un mur perméable est représentée par :



Le signe – indiquant que le courant de diffusion est dirigé vers les pressions décroissantes.
Il conviendra pour faciliter les calculs de noter l’équation sous la forme suivante :


avec :

• ΔP (Pa): Différentiel de pression partiel de vapeur d’eau
• g_ν (g/m²/h) :Densité du courant de diffusion ou quantité de vapeur d’eau diffusée
• e (m) : Epaisseur du matériau
• Π_ν (g/m/h/mmHg) : perméabilité à la vapeur d’eau

La norme Européenne EN 12524 donne sous forme tabulée des valeurs utiles pour les calculs de transfert de chaleur et d'humidité, pour des matériaux et produits thermiquement homogènes d'usage courant dans la construction de bâtiments.

Valeurs de perméabilité à la vapeur d'eau > Matériaux de parois

Matériaux	Caractéristiques	Perméabilité à la vapeur d'eau Πν (g/m/h/mmHg)
Béton plein	2 300 kg/m3	300 × 10-5
Béton caverneux	1 600 kg/m3	800 × 10-5
	2 100 kg/m3	1 500 × 10-5
Béton cellulaire	500 kg/m3	1 100 × 10-5
	800 kg/m3	2 400 × 10-5
Plâtre	1 000 kg/m3	1 300 × 10-5
Bois résineux	400 kg/m3	640 × 10-5
	500 kg/m3	1 000 × 10-5
Terre cuite	Paroi de briques	150 × 10-5
	Paroi de briques creuses de 20 cm d'épaisseur	500 × 10-5
Bloc de béton	Paroi de bloc creux de 20 cm d'épaisseur	650 × 10-5
Pierre calcaire	Parois	100 à 450 × 10-5
Verre	Vitre	0

Valeurs de perméabilité à la vapeur d'eau > Matériaux d'isolation

Matériaux	Caractéristiques	Perméabilité à la vapeur d'eau Πν (g/m/h/mmHg)
Air au repos	Lame d'air non-ventilée	9 000 × 10-5
Liège	Expansé dur	500 × 10-5
	Aggloméré 100 à 150 kg/m3	300 à 1 600 × 10-5
Polystyrène	Moulé en bloc, 9 à 15 kg/m3	300 à 400 × 10-5
	Moulé en continu, 13 à 16 kg/m3	240 × 10-5
	Moulé en continu, 17 à 20 kg/m3	150 × 10-5
	Thermo-comprimé, 23 kg/m3	800 × 10-5
	Thermo-comprimé, 18 kg/m3	140 × 10-5
	Extrudé, 30 kg/m3	90 × 10-5
	Extrudé, 35 à 40 kg/m3	45 × 10-5
Polychlorure vinyl	Cellulaire rigide, 33 kg/m3	35 × 10-5
Polyuréthane	Mousse rigide cellules fermées	200 × 10-5
Verre cellulaire		0
Laine minérale	Laine de verre ou de roche	5 700 à 8 000 × 10-5
Asphalte	2 100 kg/m3	45 × 10-5

Valeurs de perméabilité à la vapeur d'eau > Matériaux de revêtement

Matériaux	Caractéristiques	Perméabilité à la vapeur d'eau Πν (g/m/h/mmHg)
Carrelage	Epaisseur 5 mm	0.06
Plaque de platre	Cartonnées de 10 mm	1
Panneaux de particules	En bois, épaisseur 15 à 22 mm	0.08 à 0.12
Contreplaqué	5 plis, épaisseur 8 mm	0.1
Fibre ciment	Epaisseur 3.5 à 6 mm	0.05 à 0.1
PVC	Plaque de PVC rigide	0.001
Enduit de plâtre	Epaisseur 15 mm	0.7
Enduit de mortier	Epaisseur 15 mm	0.03
Métaux		0
