Classement Menuiseries extérieures (Classement A*E*V*)

Type : Menuiseries extérieures
Exemple : A*₃ E*_7A V*_A2

DTU 36-1/37-1
NF P 20-201
NF P 20-302



En l'absence d'une symbolisation européenne, afin d'éviter les confusions avec l'ancienne symbolisation AEV mais en essayant de ne pas trop modifier les habitudes et à titre transitoire, les symbolisations suivantes sont utilisées :

• pour la perméabilité à l'air : A*, avec les classes possibles A*₁ à A*₃ ;
• pour l'étanchéité à l'eau : E*, avec les classes possibles E*_1A à E*_9A et E*_1B à E*_7B si partiellement protégé ;
• pour la résistance au vent : V* avec les classes possible V*_A2 à V*_A5 ainsi que V*_C2 et V*_C3.

Les normes européennes prévoient pour l'étanchéité à l'eau et la résistance au vent des classes exceptionnelles. La possibilité de ne pas classer le produit est prévue (Classe 0).

Les fenêtres sont classées, à la demande des fabricants, selon leur perméabilité à l'air (A), leur perméabilité à l'eau (E) et leur résistance au vent (V).

1. Essai de perméabilité à l'air (classement A)
   On mesure le débit d'air en m³/h.m² d'ouvrant qui passe à travers la fenêtre en fonction de la pression.
2. Essai de perméabilité à l'eau (classement E)
   On mesure la pression PE maximale sous laquelle la fenêtre reste étanche pour un débit d'eau de 1 l/min.m².
3. Essais mécaniques communs (classement V)
   • Déformation sous les charges reproduisant les effets du vent: sous la pression Pi correspondant au classement Vi attribué, la flèche de l'élément le plus déformé, hormis les vitrages, ne doit pas dépasser une valeur fixée par la norme.
   • Résistance à une pression brusque: sous Pi correspondant à Vi, la fenêtre ne doit pas se rompre ni s'ouvrir brutalement.
   • Déformation sous les charges verticales: la flèche verticale des traverses dormantes ne doit pas gêner l'ouverture et celle des traverses intermédiaires, placées au-dessus des vitrages fixes, est limitée par la norme.
4. Choix en fonction de l'exposition
   Le DTU n° 36.1/37.1 (P 20-201 ) permet de déterminer le classement à retenir pour une fenêtre en fonction de son exposition, en prenant en compte les paramètres suivants :

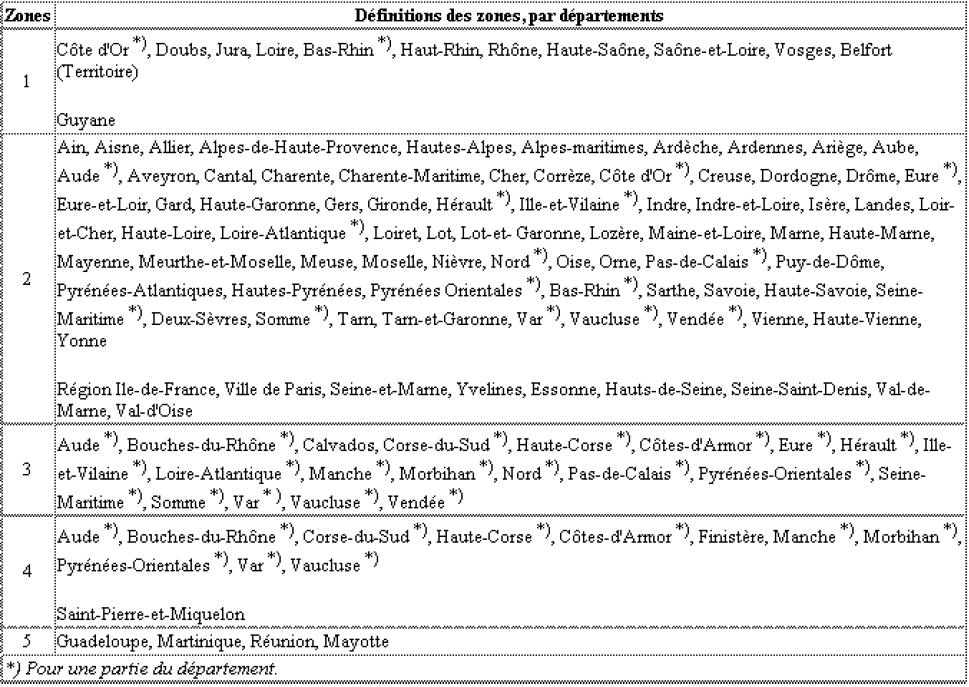

   • la zone régionale,
   • la situation de la construction :
     • a : I'intérieur des grands centres urbains,
     • b : les villes petites et moyennes ou à la périphérie des grands centres urbains,
     • c : en rase campagne,
     • d : en bord de mer ou situées dans les villes côtières si elles sont par rapport au littoral à moins de 15 fois leur hauteur lorsque les fenêtres en question sont situées sur une façade non abritée,
   • la hauteur de la fenêtre au-dessus du sol,
   • la présence ou l'absence de protection

Le Tableau suivant rassemble en fonction des différentes expositions, les classes de perméabilité à l'air, d'étanchéité à l'eau et de résistance au vent qu'il convient de choisir.

Règles modificatives vis à vis de la protection à la pluie

=> Ouvrage partiellement protégé de la pluie
On considère qu'une fenêtre est un ouvrage partiellement protégé de la pluie si le joint ouvrant supérieur ou le joint de remplissage supérieur pour les parties fixes est protégé par tout dispositif continu de la façade susceptible de constituer un auvent ou parapluie vis-à-vis de ce joint et de la partie de la fenêtre située au-dessus de celui-ci.

Pour former un auvent ou parapluie, l'extrémité la plus extérieure de ce dispositif continu, doit :

• être à une distance L d'au moins 0,15 m;
• respecter un facteur de protection L/C égal ou supérieur à 3.

=> Ouvrage protégé de la pluie
On considère qu'une fenêtre est un ouvrage protégé de la pluie si le facteur de protection L/H (H étant la hauteur totale de la fenêtre) est égal ou supérieur à 0,4. Cependant pour être protégée, la fenêtre doit aussi latéralement être protégée :

• soit par un prolongement de part et d'autre de la fenêtre de la protection supérieure sur une longueur au moins égale à L ;
• soit par une protection latérale verticale au moins égale à celle représentée sur la figure ci-après.

=> Choix des classes d'étanchéité à l'eau
Pour les fenêtres exposées à la pluie, celles-ci sont choisies conformément aux indications portées sur le Tableau précédent. Une classe supérieure à celle indiquée peut être utilisée.

Pour les fenêtres de toit, la classe d'étanchéité à l'eau minimale est E*_8A.

Pour les portes extérieures, le niveau d'exigence est abaissé de deux classes.

Sauf spécifications particulières, aucune exigence vis-à-vis de l'étanchéité à l'eau n'est demandée pour les portes des bâtiments industriels, de magasins, de parties communes, de halls d'entrée ou les portes de service donnant dans un local non chauffé, par exemple garage.

Pour les fenêtres pouvant être considérées comme partiellement protégées de la pluie, les classes indiquées sont celles d'indice B jusqu'à la classe 7 (donc 2 B à 7 B). Dans ce cas, une classe d'indice A peut aussi être utilisée. Par contre pour les classes 8 ou supérieures, seules des classes d'indice A doivent être utilisées même dans le cas d'ouvrage partiellement protégé de la pluie.

Pour les fenêtres, et particulièrement pour les portes, pouvant être considérées comme protégées, les classes du Tableau sont modifiées selon le Tableau ci-après , la classe ne pouvant être inférieure à E*₁ pour les fenêtres et E*₀ pour les portes extérieures.
