Classement des bois de structure
Type : Bois de structure
Exemples :
Voir aussi :
La norme européenne (EN 338) définit un certain nombre de classes de résistance désignées par un nombre indiquant la valeur de la résistance à la flexion en newtons par millimètre carré.
Les valeurs caractéristiques de la résistance, de la rigidité et de la masse volumique correspondant aux différentes classes de résistance sont données dans le tableau suivant :
=>Tableau > classement des bois de structure
Eo,mean , valeur caractéristique moyenne du module d'élasticité axial, en newtons par millimètre carré.
E0,05 , valeur caractéristique au 5e pourcentile du module d'élasticité axial, en newtons par millimètre carré.
E90,mean , valeur caractéristique moyenne du module d'élasticité transversal, en newtons par millimètre carré.
fc,o,k , valeur caractéristique de la résistance à la compression axiale, en newtons par millimètre carré.
fc,90,k , valeur caractéristique de la résistance à la compression transversale, en newtons par millimètre carré.
fm,k , valeur caractéristique de la résistance à la flexion, en newtons par millimètre carré.
ft,0,k , valeur caractéristique de la résistance à la traction axiale, en newtons par millimètre carré.
ft,90,k , valeur caractéristique de la résistance à la traction transversale, en newtons par millimètre carré.
fv,k , valeur caractéristique de la résistance au cisaillement, en newtons par millimètre carré.
Gmean , valeur caractéristique moyenne du module de cisaillement, en newtons par millimètre carré.
ρk, valeur caractéristique de la masse volumique, en kilogrammes par mètre cube.
Symboles
Eo,mean , valeur caractéristique moyenne du module d'élasticité axial, en newtons par millimètre carré.
E0,05 , valeur caractéristique au 5e pourcentile du module d'élasticité axial, en newtons par millimètre carré.
E90,mean , valeur caractéristique moyenne du module d'élasticité transversal, en newtons par millimètre carré.
fc,o,k , valeur caractéristique de la résistance à la compression axiale, en newtons par millimètre carré.
fc,90,k , valeur caractéristique de la résistance à la compression transversale, en newtons par millimètre carré.
fm,k , valeur caractéristique de la résistance à la flexion, en newtons par millimètre carré.
ft,0,k , valeur caractéristique de la résistance à la traction axiale, en newtons par millimètre carré.
ft,90,k , valeur caractéristique de la résistance à la traction transversale, en newtons par millimètre carré.
fv,k , valeur caractéristique de la résistance au cisaillement, en newtons par millimètre carré.
Gmean , valeur caractéristique moyenne du module de cisaillement, en newtons par millimètre carré.
ρk, valeur caractéristique de la masse volumique, en kilogrammes par mètre cube.
Norme NF B052-001
Critère de classement viseul du sapin-epicea
| Critères | Classes | ||
|---|---|---|---|
| ST-I | ST-II | ST-III | |
| Largeur des cernes d'accroissement | ≤ 6 mm | ≤ 8 mm | ≤ 10 mm |
| Diamètre des noeuds - Sur la face - Sur la rive |
Φ ≤ 1/6 × l & Φ ≤ 30 mm |
Φ ≤ 1/2 × l & Φ ≤ 50 mm Φ ≤ 2/3 × e & Φ ≤ 40 mm |
Φ ≤ 3/4 × l & Φ ≤ 100 mm |
| Fentes - Traversantes - Non-traversantes |
Longueur ≤ 2 × Largeur de la pièce Longueur ≤ 1/2 × Longueur de la pièce |
Longueur ≤ 600 mm Non limitée |
|
| Grosse poche de résine - Traversantes - Non-traversantes |
Non admise | Admise si < 80 mm | |
Critères de classement visuel du chêne
| Classes | 1 | 2 |
|---|---|---|
| Largeur des cernes d’accroissement | ≥ 7 mm | ≥ 4 mm |
| Diamètre des noeuds | Φ ≤ 30 mm | Φ ≤ 40 mm |
| Fentes | Non prises en compte | |
| Pentes de fil - Locales - Générales |
≤ 20 % ≤ 7 % |
≤ 20 % ≤ 12 % |
| Flaches - Longueur - Largeur |
< 1/3 de la longueur de la pièce et < 10 cm < 1/3 de l’épaisseur de la rive |
|
| Altérations biologiques - Piqûres noires - Echauffures |
Admises si elles apparaissent sur une seule face Non admises |
|
| Masse volumique à 20% (kg/m3) | ≥ 800 kg/m3 | ≥ 750 kg/m3 |
Correspondance entre les catégories visuelles et les classes de résistance mécanique (extrait de la NF EN 1912 : 1998)

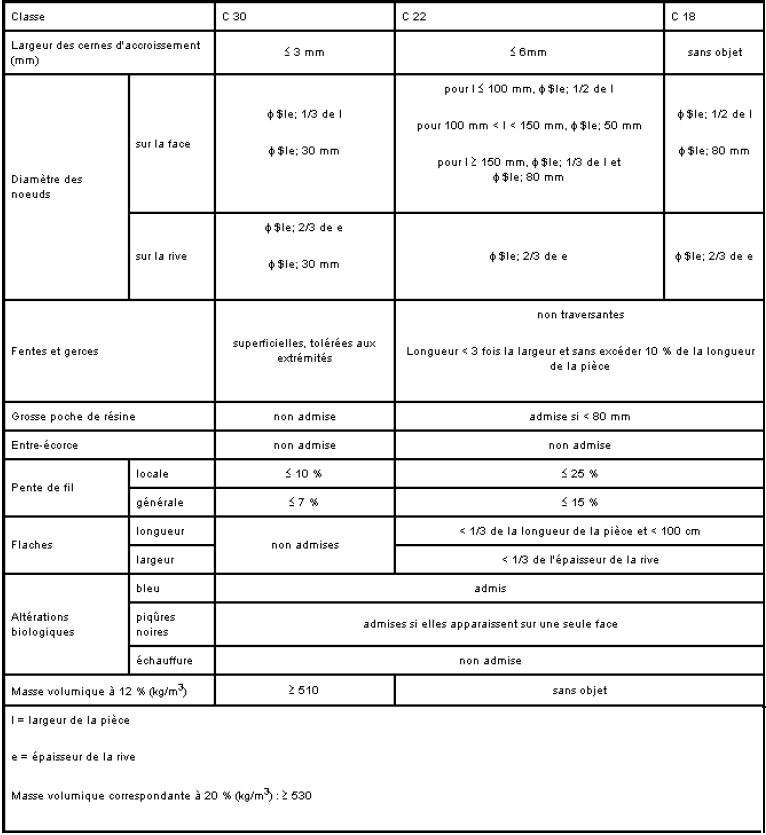

=> Pour les résineux
=> Pour le chêne
