Caractéristiques géométriques des armatures inox

Les armatures à verrous

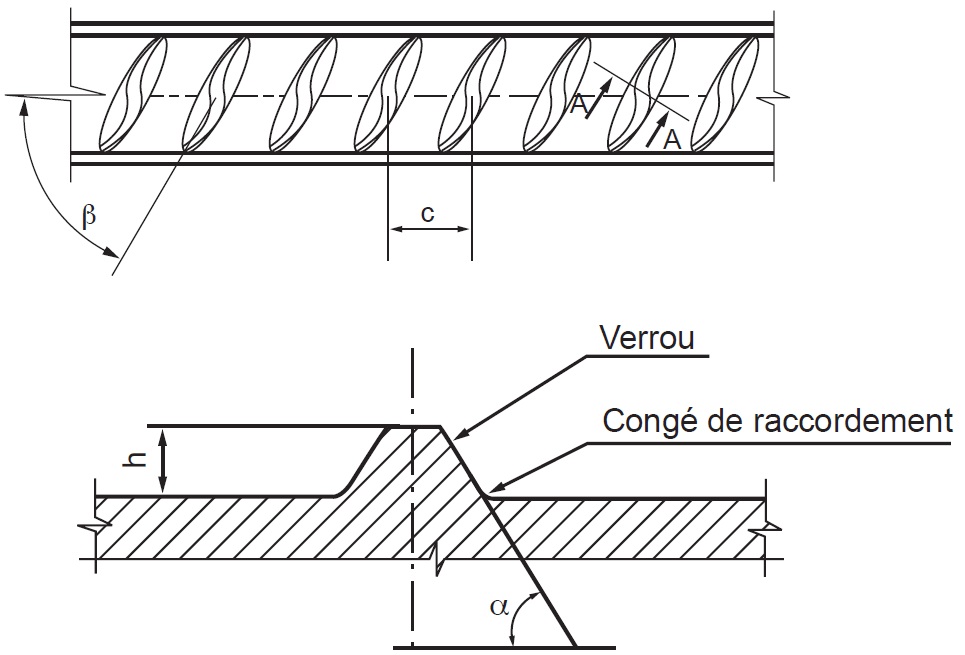

Les armatures montrent au moins deux champs de verrous présentant un espace uniforme. Les nervures peuvent exister ou non ; quand elles existent, leur hauteur (a') ne doit pas dépasser 0,15 d (d : diamètre nominal du produit).





L'angle (β) d'inclinaison des verrous sur l'axe longitudinal du produit doit être compris entre 35° et 75°. Dans tout plan diamétral, l'angle (α) d'inclinaison des flancs des verrous avec la génératrice du noyau contenue dans ce plan doit être supérieur ou égal à 45°.

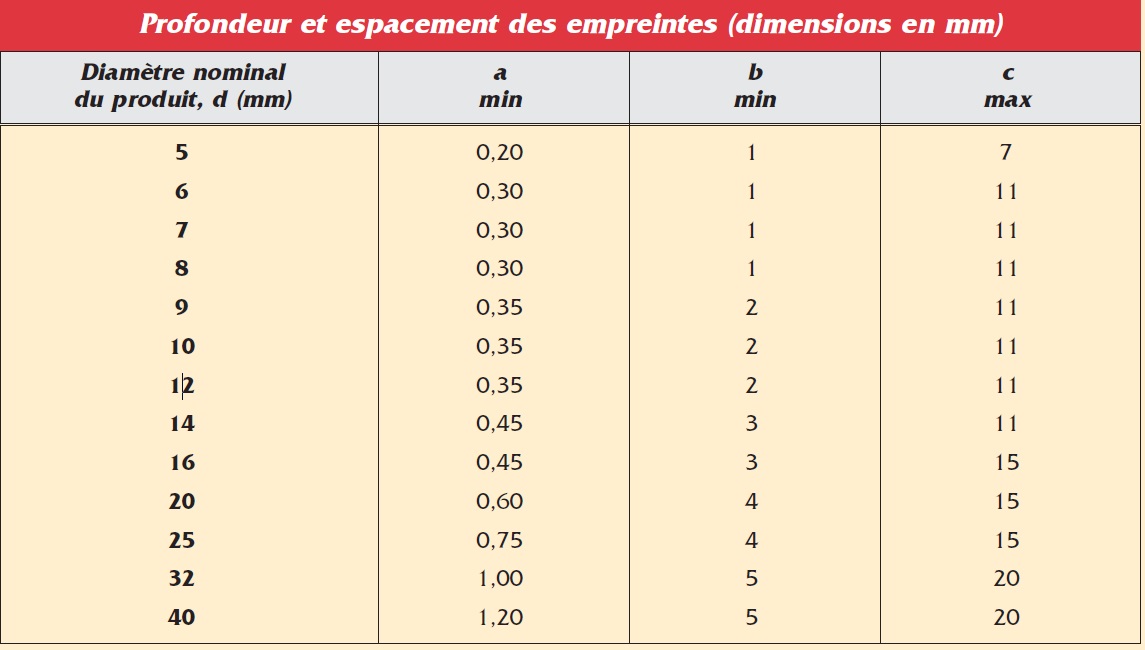

La description complète de ces empreintes est donnée par la norme XP A 35-014.
