Méthode de représentation schématique d’un réseau de distribution ECS
La représentation schématique d’un réseau de distribution ECS consiste à tracer le trajet retour des canalisations indépendamment du trajet aller. Dans les cas de figure de distributions où les canalisations de retour de boucles ne suivent pas l’aller, il sera alors nécessaire de réaliser un schéma de principe du trajet des canalisations aller.
La représentation schématique proposée ne respecte pas les règles de dessin technique usuelles. Elle s’approche d’une projection orthogonale (du trajet aller ou retour) en vue de haut. Cette simplification a pour but d’améliorer la compréhension du fonctionnement de l’installation. Toutefois, cette représentation a une limite d’utilisation car elle s’applique uniquement aux distributions dont les boucles sont en colonne (verticale). En effet, pour les autres types de distribution, nous utiliserons une représentation dite « linéaire ».
Les représentations schématiques en trois dimensions sont des illustrations dans le but d’aider le lecteur à imaginer le réseau ECS, utilisé dans l’exemple, dans son bâtiment. Il s’agit de cas de figures simple dans la réalité des installations existantes où le nombre de colonnes est souvent important, il n’est pas envisageable de représenter un schéma du réseau en trois dimensions.
Les distributions des réseaux ECS présentées dans ce chapitre ne sont en aucun cas des exemples de conception à suivre ou à reproduire. Elles permettent uniquement de décrire une méthode de représentation graphique.
Exemple d’une distribution à quatre boucles

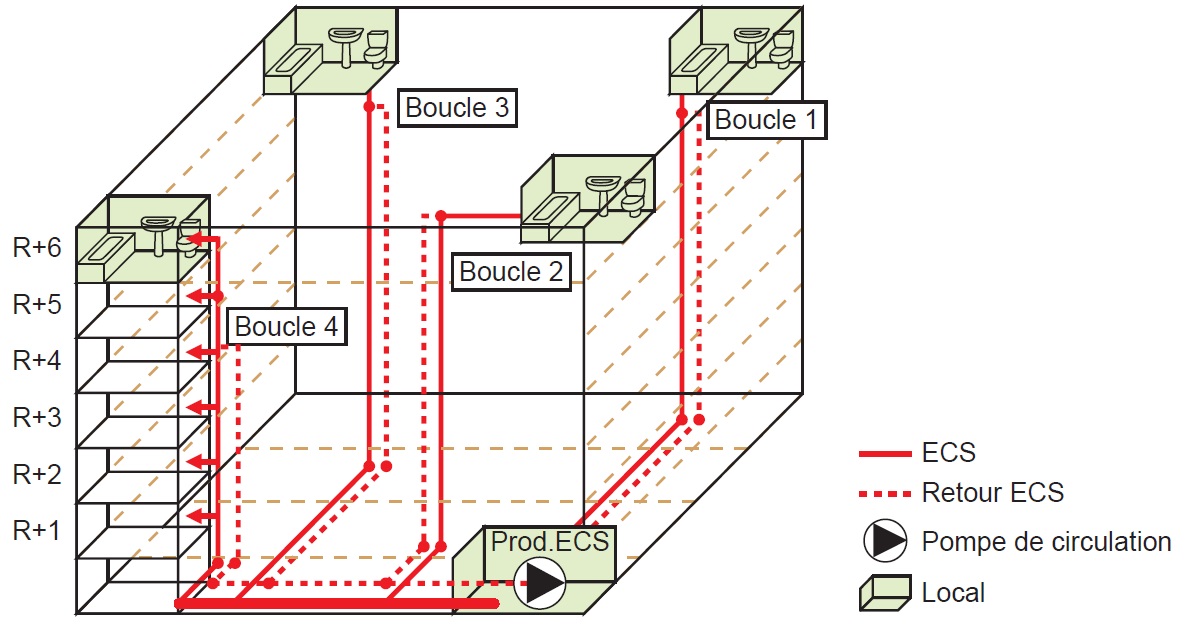

Figure 28 : Représentation dans les trois dimensions d’un réseau ECS à quatre boucles
Dans ce cas simple, le réseau distribue quatre boucles d’un bâtiment en R+6, les schémas de principe correspondant aux trajets aller et retour de l’ECS sont les suivants (figure 29).
Exemple d’une distribution à quatre boucles

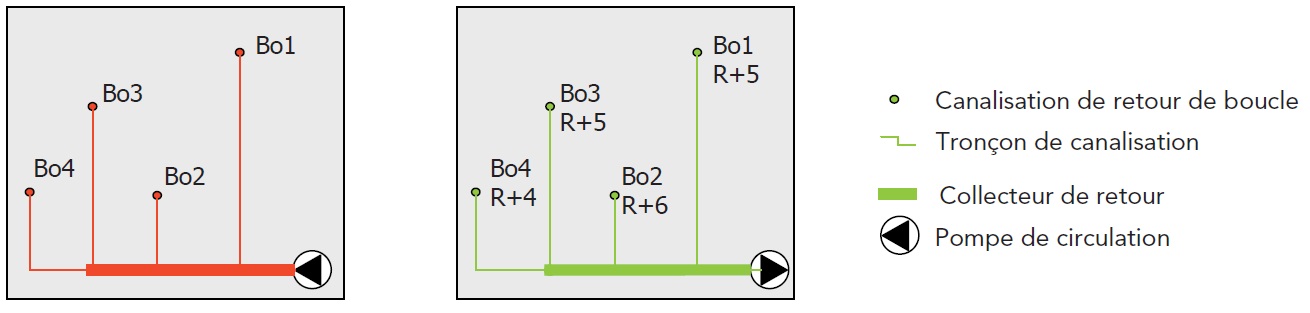

Figure 29 : Schémas de principe aller et retour d’un réseau ECS à quatre boucles
Nous avons représenté le trajet aller (schéma de gauche), qui est le même que le trajet retour à deux détails près : la pompe n’est pas dans le même sens (elle pousse l’eau dans le sens aller, et elle l’aspire dans le sens retour).
Nous avons indiqué les niveaux où se situe le bouclage dans le bâtiment. Par exemple, Bo4 - R+4 signifie que le bouclage de la boucle 4 est réalisé au 4e étage.
On peut aussi représenter ce schéma sous la forme « linéaire », la particularité de ce type de représentation étant qu’elle est adaptée à toutes les configurations de réseaux ECS (figure 30). L’inconvénient majeur est qu’il n’y a pas de représentation dans l’espace (2D) du bâtiment. Il n’est pas possible de situer graphiquement les boucles dans le bâtiment.
Exemple d’une distribution à quatre boucles

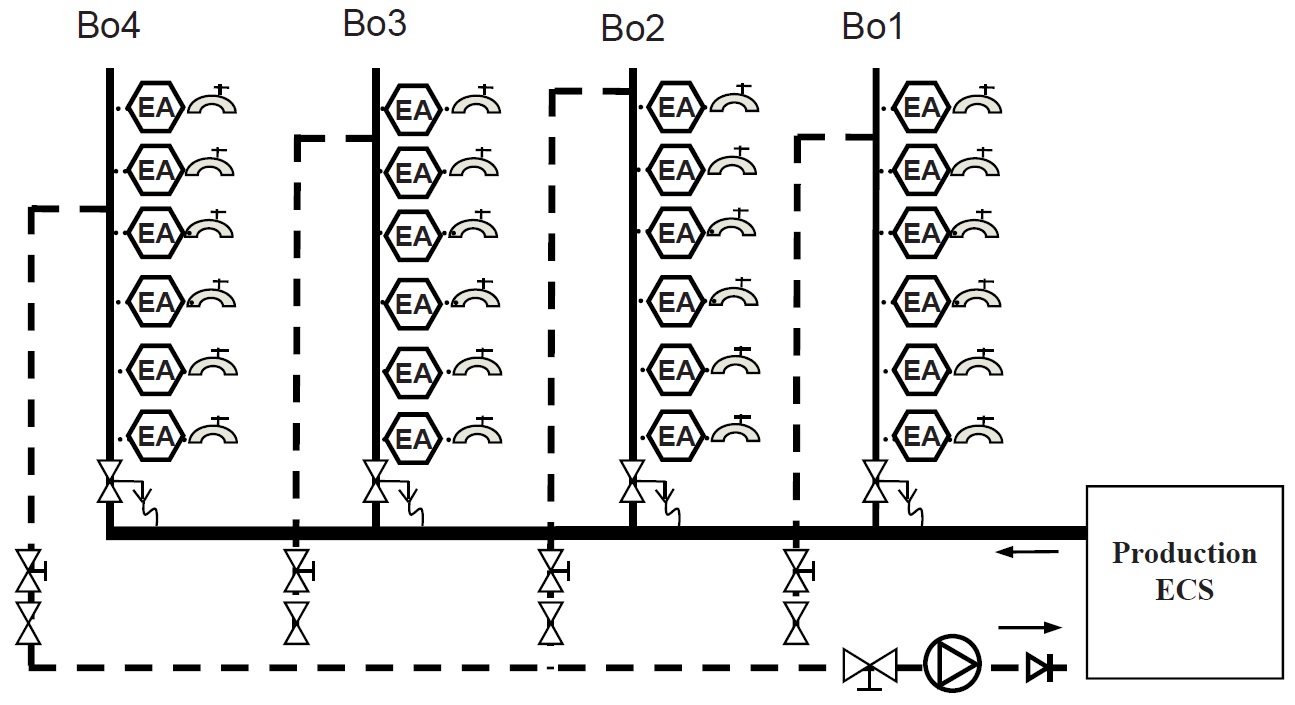

Figure 30 : Représentation schématique linéaire d’un réseau ECS à quatre boucles
Exemple d’une distribution avec un bouclage horizontal
Il s’agit d’un réseau distribuant un bâtiment en R+6 avec six boucles. Le trajet retour suit le trajet aller (figure 31).

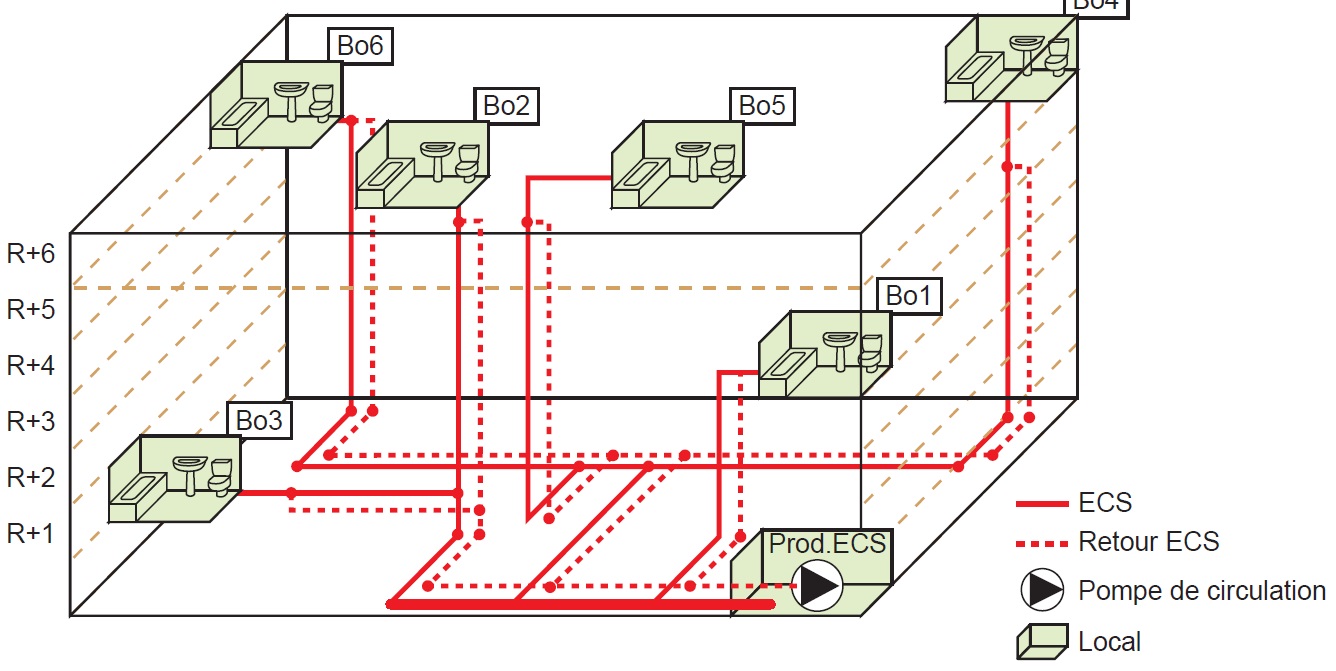

Figure 31 : Distribution d’un réseau ECS à six boucles
Cette distribution présente quelques particularités :
- La boucle 1 (Bo1) distribue les points d’usage uniquement jusqu’au 4e étage sur les six existants (4/6) et le bouclage est réalisé au 4e étage. Par conséquent, la canalisation retour est repérée par Bo1 (4/6) R+4.
- La boucle 3 (Bo3) est une boucle horizontale (h) piquée au niveau R+1 sur la boucle 2 –(2/1) et est codifiée par Bo3h-2/1.

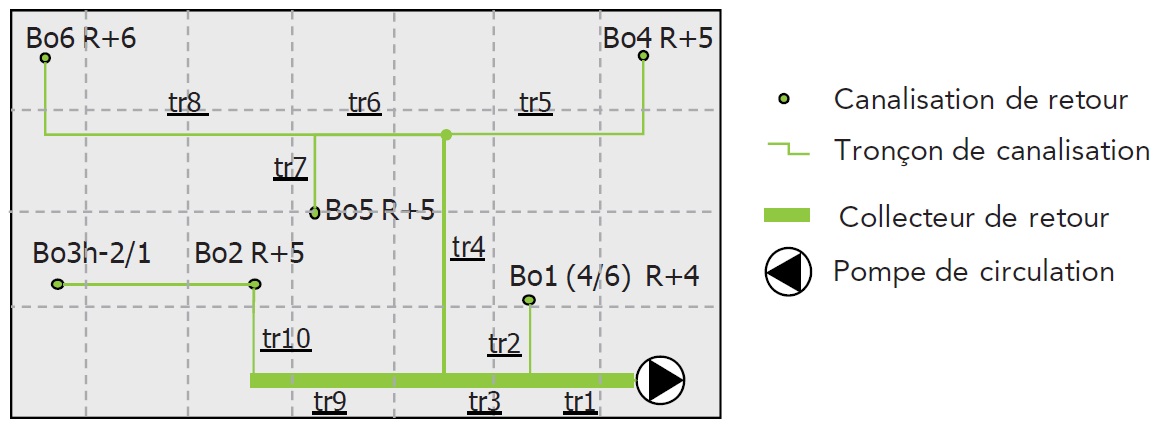

Figure 32 : Représentation schématique de principe du réseau ECS bouclé à six boucles présenté en figure 31

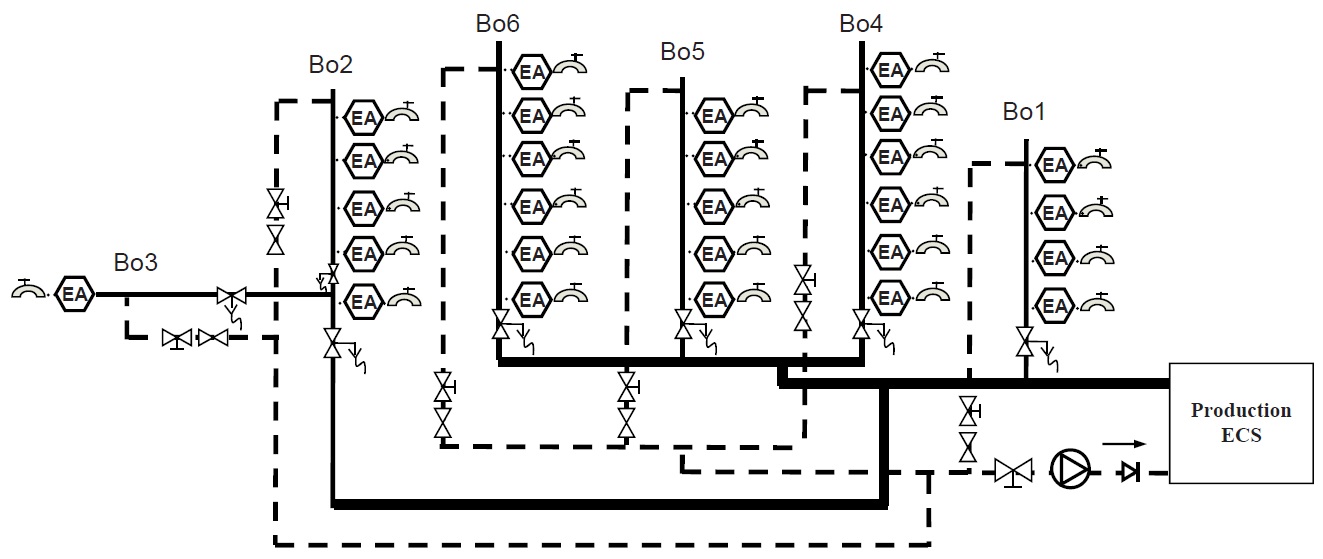

Figure 33 : Représentation schématique linéaire du réseau de la figure 31
Repérage et élément d’échelle
Afin de faciliter le repérage des canalisations, il est possible d’introduire une notion d’échelle et une codification des tronçons de canalisations.
L’échelle peut être matérialisée de manière simple par une grille avec un pas à fixer, par exemple 5 m.

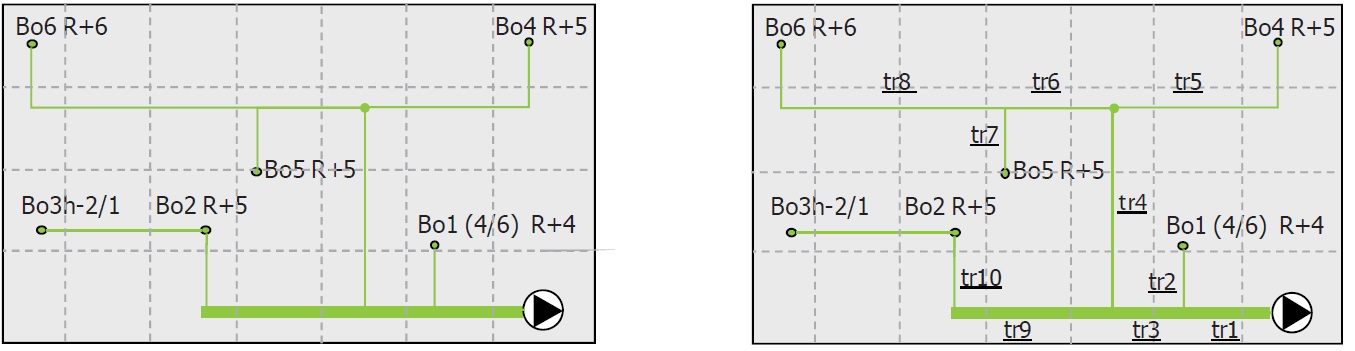

Figure 34 : Représentation schématique avec grille au pas de 5 m / repérage des tronçons
Afin de faciliter le repérage des canalisations, il est possible de reporter les numéros de tronçons sur le schéma correspondant à ceux indiqués dans le tableau descriptif de l’installation.
Un tronçon (noté « tr ») peut être défini comme un segment homogène d’une canalisation, c’est-à-dire que le diamètre extérieur de la canalisation doit être identique sur sa longueur. À chaque changement de diamètre, nouveau piquage ou autre matériau, c’est un nouveau tronçon qui est défini.
