Eau chaude sanitaire > Définitions
Le réseau : il est constitué de l’ensemble des canalisations et de ses accessoires.
L’installation d’eau chaude sanitaire : elle comprend la production d’eau chaude et le réseau d’eau chaude.
Le réseau aller : il distribue l’eau chaude depuis la production jusqu’aux différents points d’usage (figure 2).
Le réseau retour : il ramène l’eau chaude à la production (figure 2).

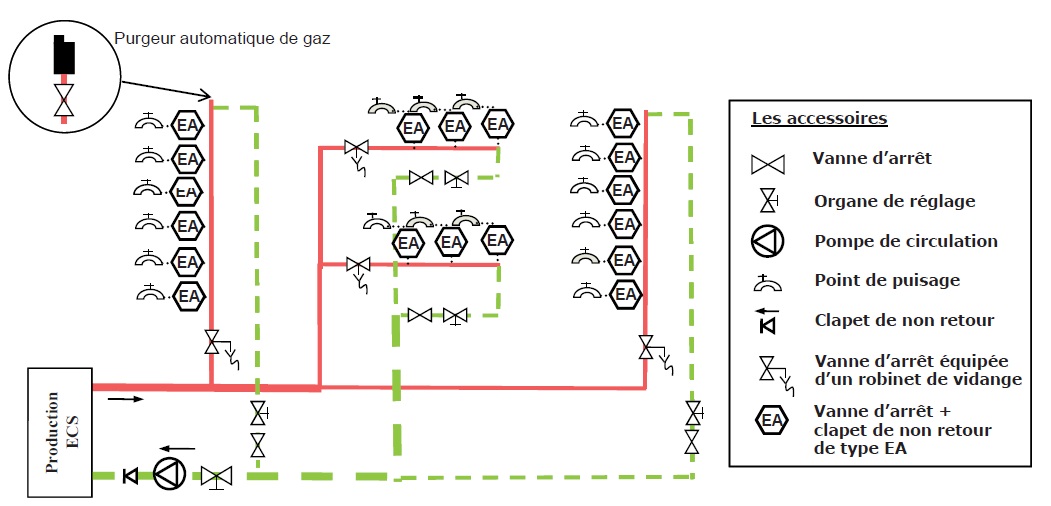

Figure 2 : Illustration du réseau aller (en rouge) et du réseau retour (en vert)
Le bouclage : lorsque les points de puisage sont éloignés de la production d’ECS, une canalisation « retour » permet d’éviter le refroidissement du réseau grâce à une circulation permanente de l’eau chaude. On parle de réseaux bouclés ou de bouclage des réseaux. La circulation dans les boucles, même les plus éloignées, permet d’obtenir une eau chaude dans un délai très court.

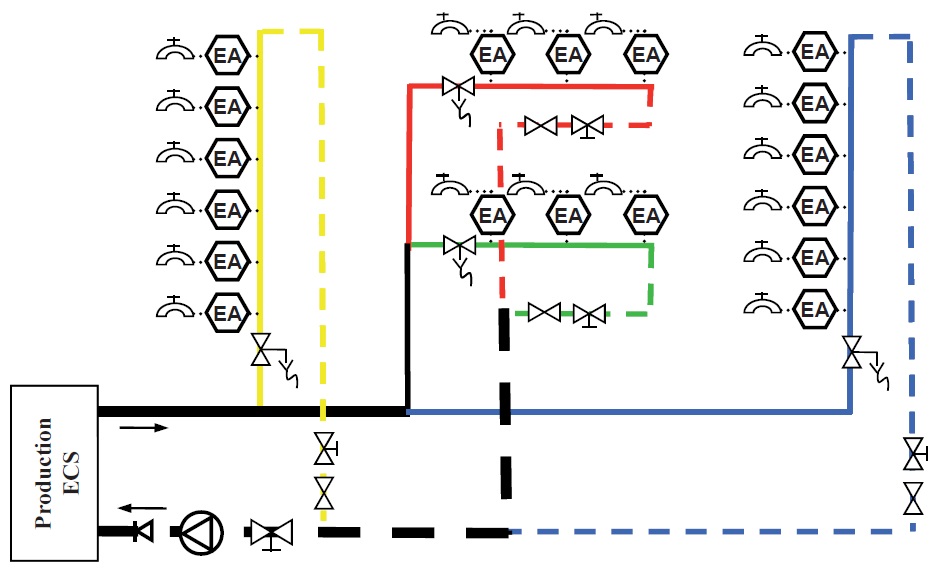

Figure 3 : Illustration des boucles (jaune, rouge, vert, bleu)
Une boucle (figure 3) comprend :
-
une canalisation aller avec
- une vanne d’arrêt équipée d’un robinet de vidange. Cette vanne permet de vidanger la colonne ;
-
une canalisation retour avec
- un organe de réglage,
- une vanne d’isolement pour assurer la maintenance de l’organe de réglage.
Une antenne terminale correspond au tube final d’alimentation. Elle ne fait pas partie de la boucle. Elle est piquée sur le collecteur aller. Chaque piquage est équipé d’un ensemble de protections EA (vanne d’arrêt et clapet EA).
Un collecteur : un collecteur aller (distributeur) est une canalisation depuis laquelle partent au moins deux canalisations aller. Un collecteur retour est une canalisation dans laquelle viennent se rejoindre au moins deux canalisations retour. Le point de départ du collecteur est l’endroit où se rejoignent deux boucles (figure 4).
Le collecteur retour général désigne le collecteur où se rejoint l’ensemble des canalisations retour. Il est situé immédiatement en amont de la pompe de circulation (figure 4).

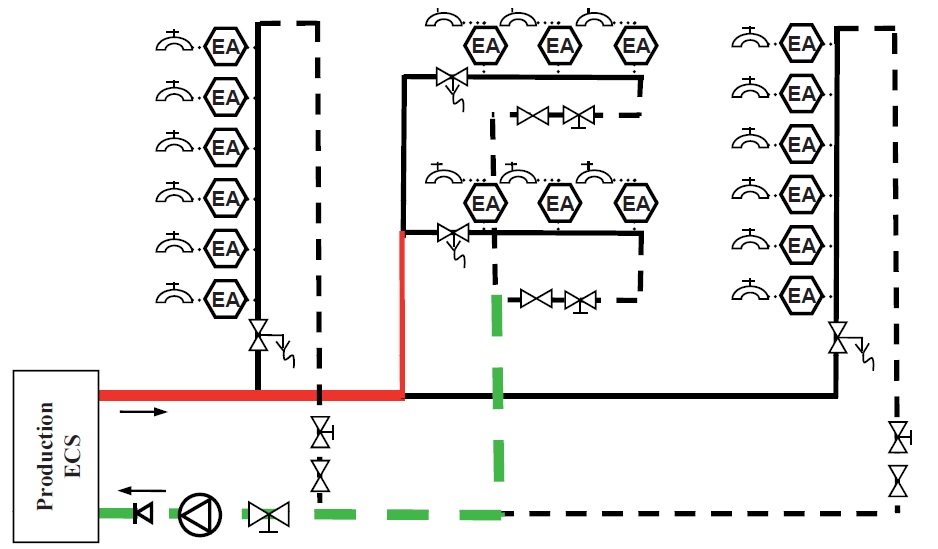

Figure 4 : Illustration des collecteurs aller (rouge) et collecteurs retour (vert)
Un circuit : il se compose d’une boucle et des collecteurs qui la relient à la production (figure 5).

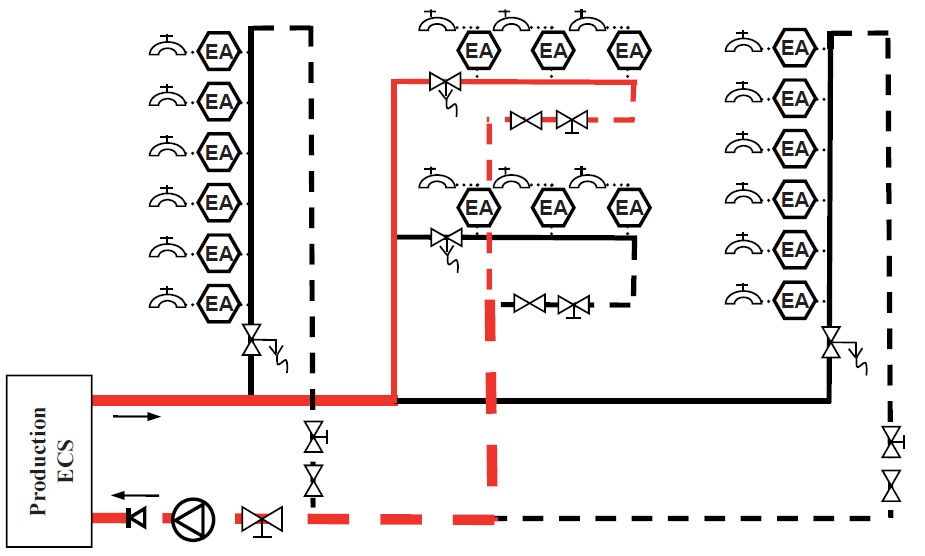

Figure 5 : Illustration d’un des quatres circuits (rouge) composant le réseau à quatre boucles
Un tronçon : un réseau se découpe en tronçons qui correspondent à une canalisation de même diamètre et de même nature sans piquage.
La pompe de circulation : le rôle de la pompe est d’assurer un débit permanent dans les canalisations. Elle est caractérisée par une courbe de fonctionnement : hauteur manométrique totale (HTM) en fonction du débit.
Les organes de réglage : ils permettent de répartir les débits dans l’installation. Un organe de réglage, appelé « vanne de compensation », doit être mis en place sur le collecteur retour général. Cet organe de réglage équipé de points de mesure de pression peut éventuellement servir de mesureur de débit.
