Caissons et tourelles dans le Bâtiment > Technologie des ventilateurs

Définition

Roue à action : Roue à aubes inclinées vers l’avant

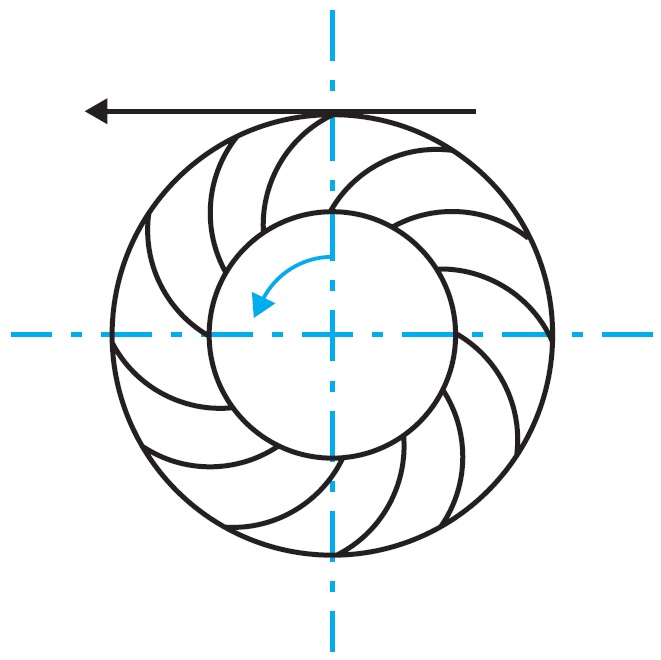

Roue à réaction : Roue à aubes inclinées vers l’arrière

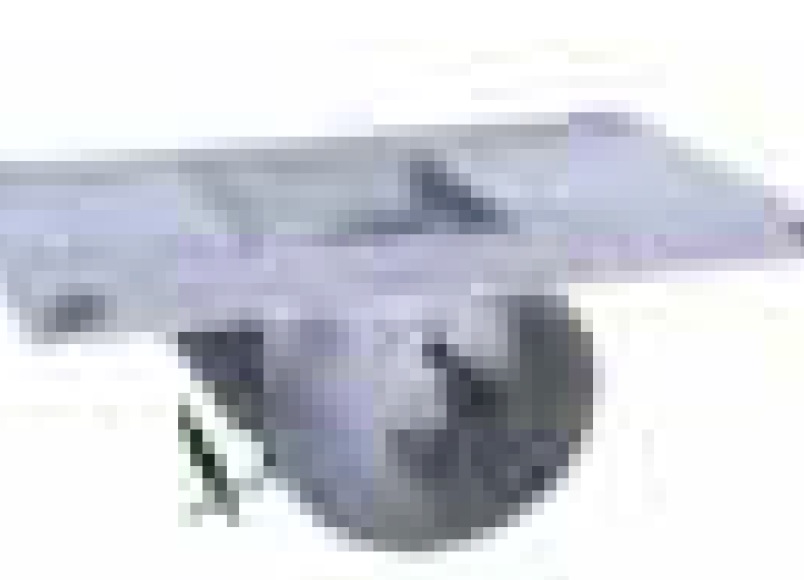

Roue centrifuge : Roue traversée radialement par le flux d’air



3 types d’extracteur sont généralement proposés :

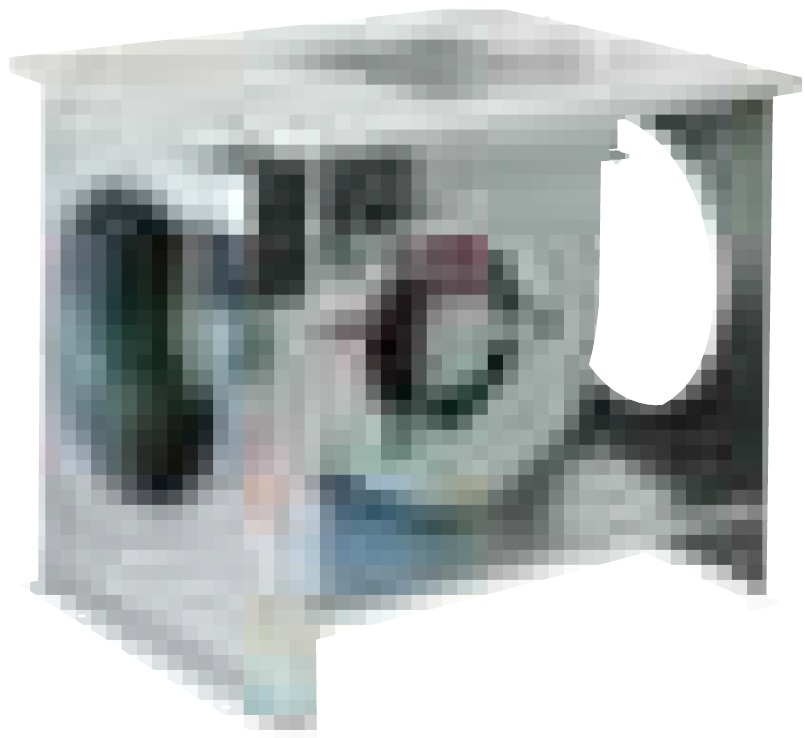

Les ventilateurs d’extraction en caisson à entraînement direct Ventilateur centrifuge à action, simple ou double ouïe d’aspiration. La roue en tôle galvanisée est montée directement en bout d’arbre moteur, le moto-ventilateur est suspendu au couvercle. Le réglage en pression s’effectue par un volet de recyclage (sauf mini-vec). Caisson à entraînement direct

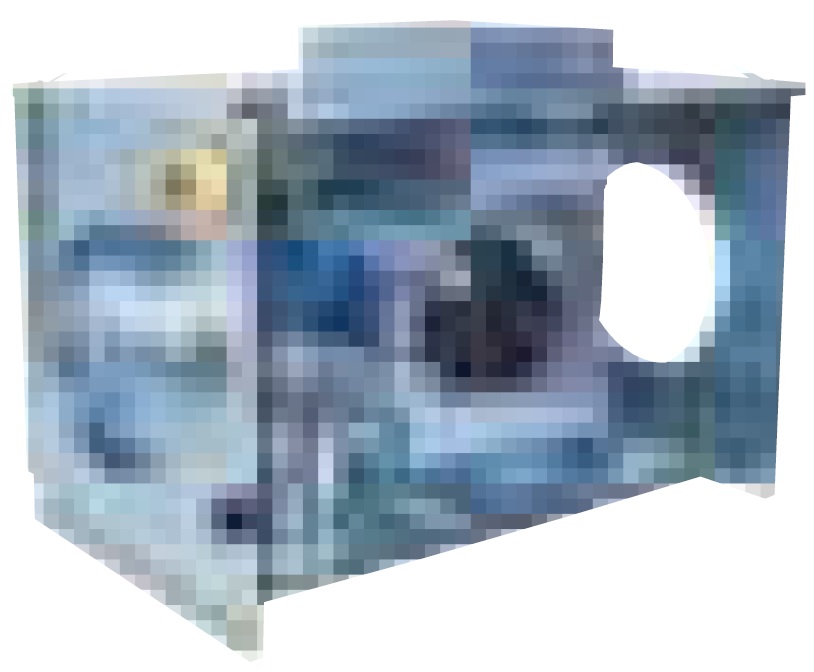

Les ventilateurs d’extraction en caisson à entraînement indirect Ventilateur centrifuge à action, simple ou double ouïe d’aspiration. Le fonctionnement du ventilateur s’effectue par entraînement poulies/courroie. Cette transmission permet, grâce à une poulie motrice variable, d’ajuster la vitesse de rotation du ventilateur et donc la pression disponible. Le caisson largement dimensionné offre de bonnes performances aéraulique et acoustique. Caisson à entraînement indirect

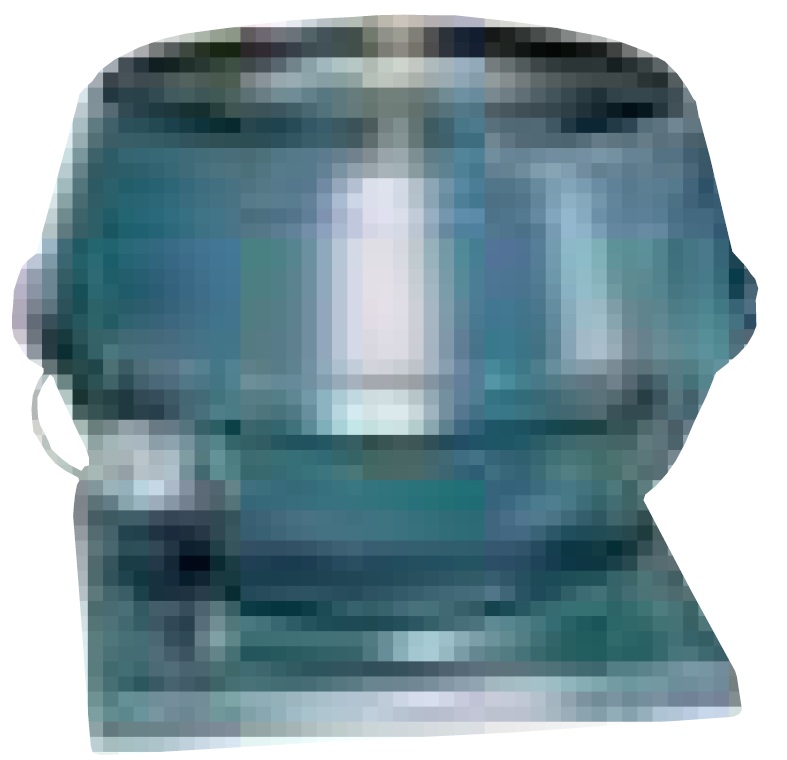

Les tourelles Ces extracteurs centrifuges à réaction s’installent en tête de colonne et sont caractérisés par des courbes adaptées à la VMC mais plus plongeantes que celles des ventilateurs. Les tourelles étaient fréquemment installées jusque dans les années 1980. Tourelle
