Caissons et tourelles dans le Bâtiment > Ventilateurs : Définitions de base

Débit et pression du ventilateur

=> Débit Q
Le débit d’un ventilateur c’est la masse d’air que celui-ci peut déplacer dans une unité de temps. Il est exprimé en m³/h.

=> Pression dynamique (Pd)
C’est la force par unité de surface provoquée par le mouvement de l’air. Son sens est celui du flux d’air. Cette pression est toujours positive. Pour simplifier, c’est la surpression nécessaire pour générer la vitesse de l’air dans le circuit aéraulique.

=> Pression statique (Ps)
C’est la valeur de la force exercée par l’air sur les parois des tuyaux. Cette pression est positive lorsqu’elle est supérieure à la pression atmosphérique. Si les parois du tuyau étaient élastiques, on les verrait se dilater (surpression). Lorsqu’elle est négative, c’est à dire inférieure à la pression atmosphérique, les parois se contracteraient (dépression).

=> Pression totale (Pt)
La pression produite par un ventilateur est appelée la pression totale. C’est la somme de la pression statique et dynamique. Pt=Ps+Pd. L’unité de pression utilisée est le Pa.



Essais

L’essai d’un ventilateur a pour objet de déterminer le débit et la pression qu’il procure, ainsi que toutes ses données électriques et son niveau sonore afin d’établir sa courbe caractéristique.

=> Essais débit/pression
Les essais de débit/pression des ventilateurs et tourelles sont effectués dans des laboratoires selon la norme ISO 5801.

=> Essai de niveau sonore
En raison de déplacement de l’air et du mouvement de la roue à une certaine vitesse, le ventilateur provoque un bruit déterminé qui est quantifié dans des laboratoires selon les normes ISO 5136 acoustique en conduit et ISO 3741 acoustique rayonné.

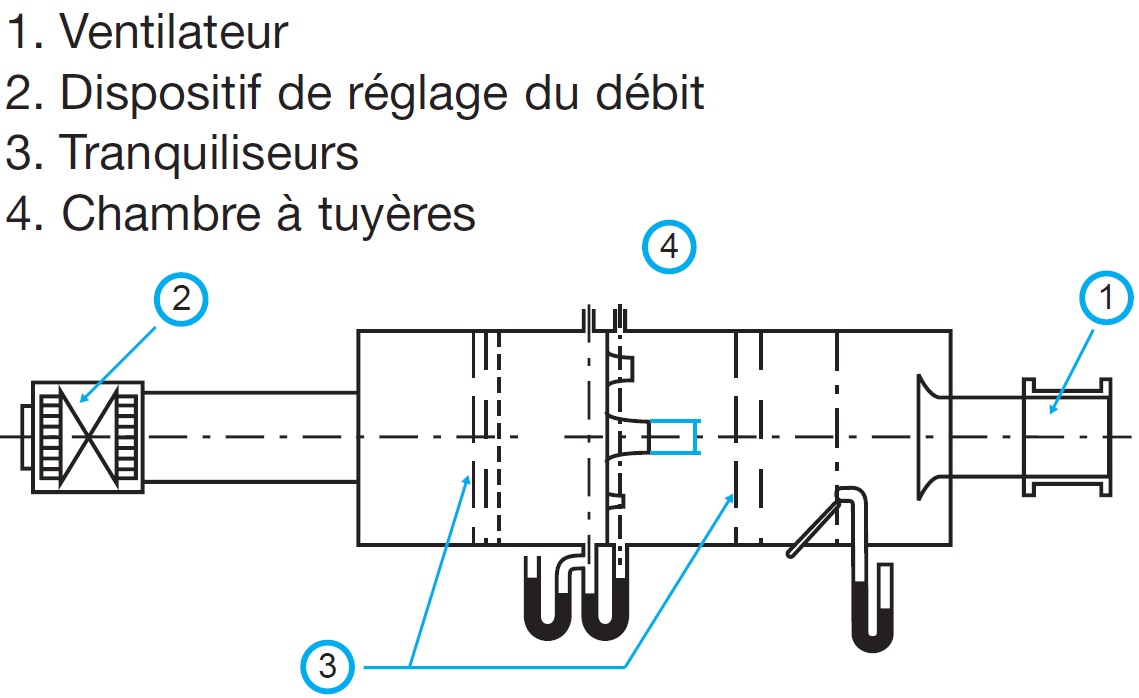

Installation selon ISO 5801

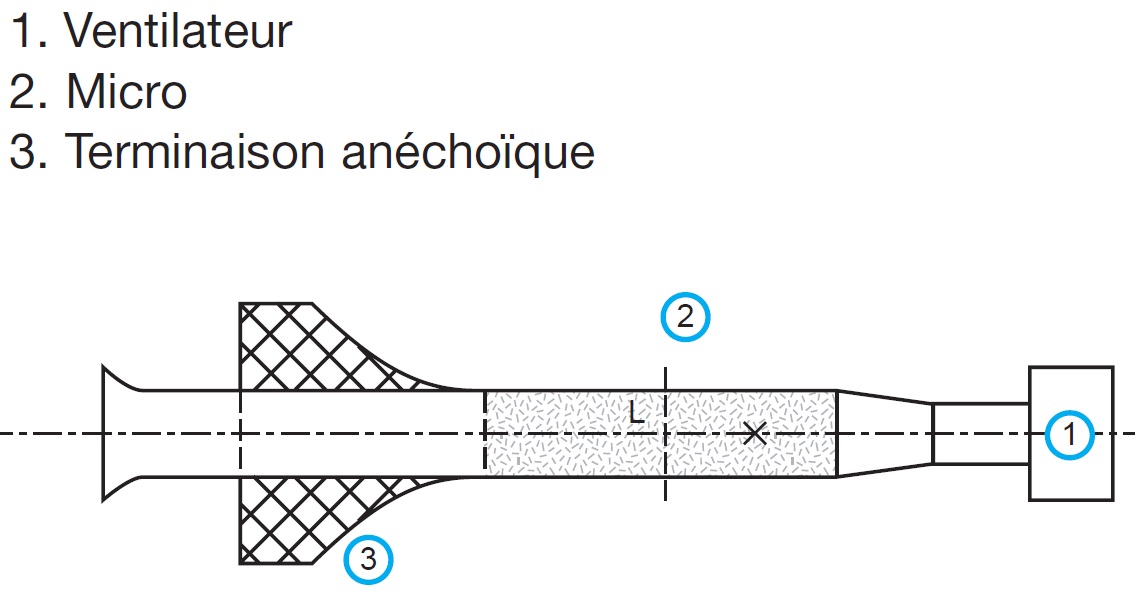

Installation selon ISO 5136

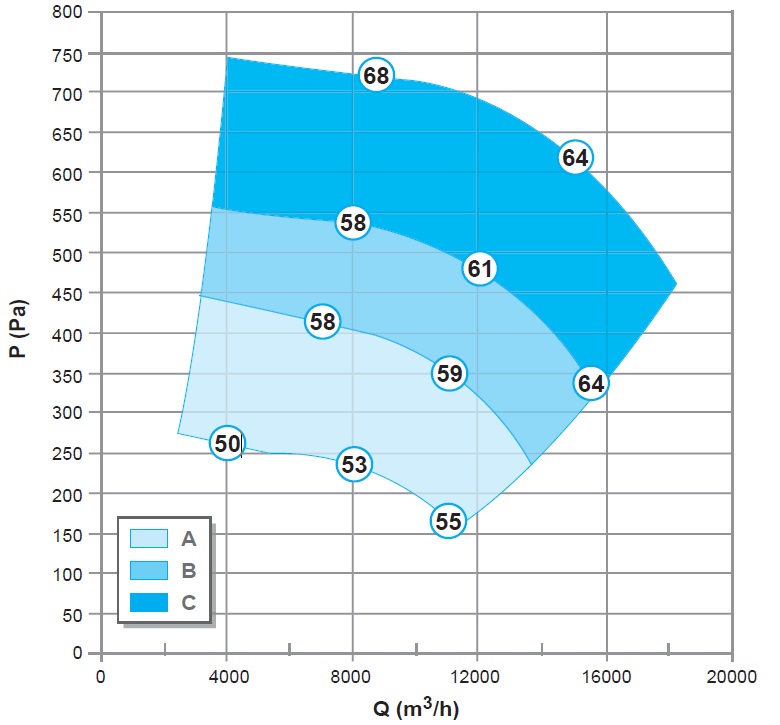

Représentation graphique des essais

La courbe caractéristique d’un ventilateur c’est l’union graphique, sur des axes de cordonnées, de toutes les valeurs obtenues lors des essais. Cette courbe va représenter tous les points possibles de travail du ventilateur. Sur les courbes aérauliques, le débit Q, représenté sur l’axe des abscisses, augmente au fur et à mesure que la pression statique diminue. Le débit maximum étant atteint lorsque la pression statique est égale à 0. Ainsi, on observe que la courbe du ventilateur nous montre graphiquement les possibles débits du ventilateur en fonction de la pression qui lui est exigée.
