Bouches d'extraction dans le Bâtiment > Principe
Dans un système de ventilation mécanique contrôlée, la bouche d’extraction placée dans chacune des pièces techniques (cuisine, Salle de Bain, WC) permet de garantir l’extraction suffisante et permanente des pollutions intérieures (odeurs, humidité, CO2 et gaz brûlés si VMC Gaz).

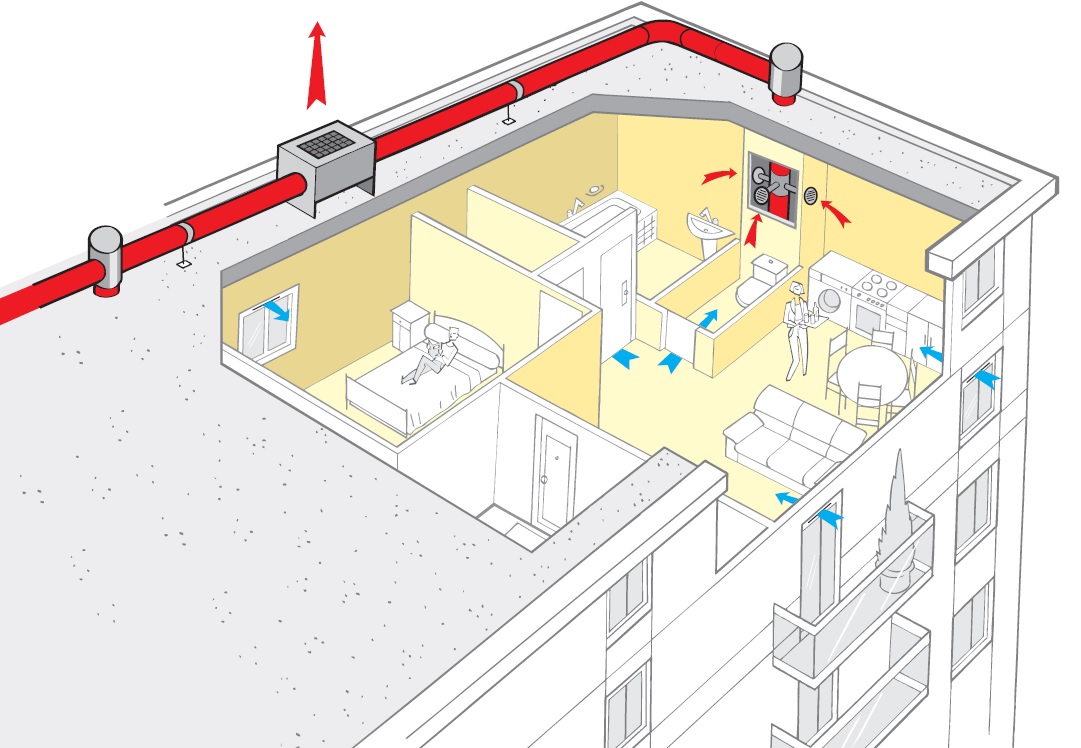

Elle est associée à des entrées d’air placées dans les pièces principales permettant le renouvellement d’air grâce à l’introduction d’air neuf.
Dans un système autoréglable, les bouches d’extraction sont autorégulées grâce à une membrane en silicone. Cette membrane a pour fonction de garantir un débit constant, en modifiant la section de passage d’air de la bouche en fonction de la dépression disponible.
Dans un système hygroréglable, la bouche d’extraction est constituée d’un capteur hygrométrique (tresse en nylon) qui ajuste spontanément les débits d’extraction (et d’amenée d’air) en fonction du taux d’humidité intérieure.
Dans un système VMC Gaz (auto ou hygro), la bouche d’extraction en cuisine est raccordée à la chaudière Gaz non étanche, spéciale VMC Gaz. La bouche d’extraction est alors autoréglable pour les débits minimum de ventilation et asservie automatiquement au fonctionnement de la chaudière pour le débit gaz.
En complément des fonctions aération minimum, la bouche cuisine (tous systèmes confondus) apporte un confort supplémentaire avec l’obtention d’un débit de pointe au gré de l’usager (commande manuelle).
Aéraulique - Hygrométrique

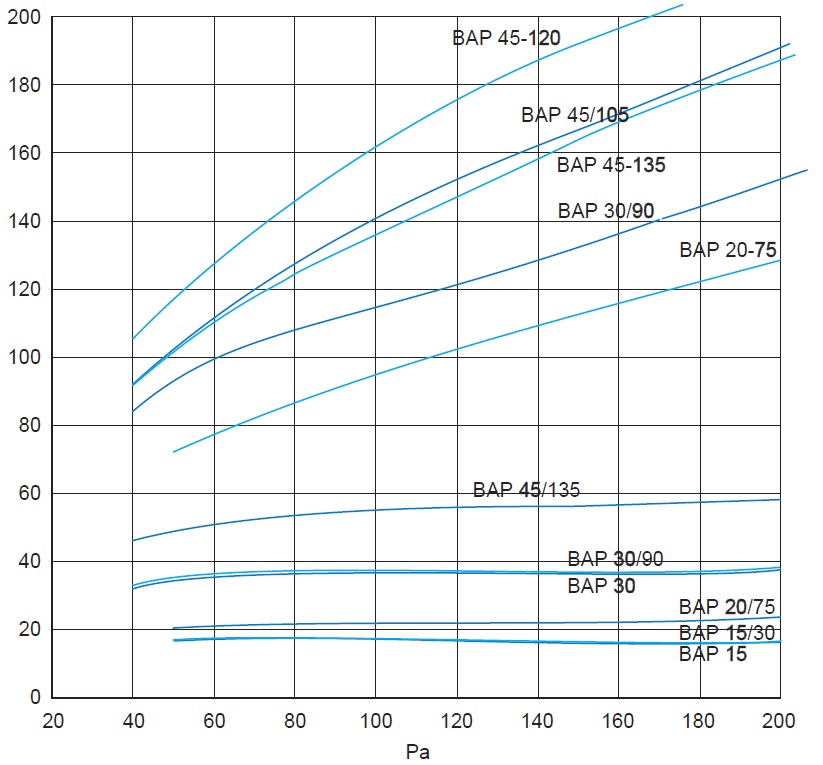

Les bouches d’extraction autoréglables sont définies par leur débit d’extraction variant en fonction de la dépression entre le conduit et le logement. On obtient alors la courbe aéraulique caractéristique du produit. Une bouche autoréglable à une plage de fonctionnement de 50 à 150 Pa. Ces valeurs sont les différences de pression entre le logement et le réseau derrière la bouche, nécessaires au bon fonctionnement de la bouche (aéraulique et acoustique).
Les bouches d’extractions hygroréglables sont définies dans les avis techniques. Elles sont caractérisées par leur débit d’extraction (en m3/h), à une dépression donnée (100 Pa) et en fonction de l’humidité relative (HR en %).
Une bouche hygroréglable à une plage de fonctionnement de 70 à 160 Pa. Ces valeurs sont les différences de pression, entre le logement et le réseau derrière la bouche, nécessaires au bon fonctionnement de la bouche (aéraulique et acoustique).
Acoustique
L’air passant à travers une bouche d’extraction génère du bruit, dont une partie rayonne dans la pièce. On évalue le niveau de puissance acoustique du bruit ainsi émis grâce au niveau de puissance acoustique de la bouche Lw. Le circuit d’extraction d’un réseau collectif de ventilation mécanique contrôlée met en communication certaines pièces dans un même bâtiment au moyen d’un conduit commun. L’aptitude des bouches à s’opposer à la progression du bruit aérien d’une pièce à une autre est caractérisée par un niveau d’isolement acoustique global Dnew. Ce niveau d’isolement peut être corrigé avec des filtres correspondant à des bruits de type aérien. Le terme correctif est alors C, et l’on donne alors la valeur du Dnew+C en dB.
