Calcul du volume d'eau à gérer sur le site
L’objectif est de stocker temporairement le surplus d’eau amené par l’imperméabilisation du site lors d’un événement pluvieux donné.
Choix de la période retour
Ce choix dépend prioritairement des enjeux situés à l’aval.
- Cas général : On choisira, comme base de dimensionnement, de prendre en compte l’événement pluvieux qui provoque la crue décennale sur le cours d’eau récepteur (l’ouvrage aura donc une efficacité très réduite pour les petites pluies, augmentant pour les pluies plus importantes pour atteindre un seuil d’efficacité maximale pour la pluie qui provoque l’événement décennal dans le cours d’eau récepteur et quasi-nulle au delà)
- Cas particulier : Lorsqu’il existe des désordres (inondation, érosion…) dès la crue décennale, sur des zones urbanisées situées à l’aval immédiat du projet (quelques km au maximum), et que ces problèmes sont directement liés aux débordements du cours d’eau récepteur, on dimensionnera l’ouvrage de gestion des eaux pluviales, pour le site concerné par le projet, sur la base de l’événement pluvieux qui provoque la crue centennale dans le cours d’eau récepteur (le débit de fuite restant, quant à lui, calculé sur la base du débit spécifique décennal, l’ouvrage de stockage aura alors une efficacité très réduite pour les petites pluies, une efficacité maximale pour les pluies qui provoquent les crues situées entre l’événement décennal et l’événement centennal dans le cours d’eau récepteur, et une efficacité quasi-nulle au delà)
Calcul du volume d'eau à gérer
Pour effectuer ce calcul on privilégiera la méthode dites « des pluies » (décrite dans l’Instruction Technique de 1977).
Méthode des pluies
Cette méthode est décrite dans le guide technique des bassins de retenue du Service Technique de l’Urbanisme (Lavoisier 1994).
Elle consiste à calculer, en fonction du temps, la différence entre la lame d’eau précipitée sur le terrain et la lame d’eau évacuée par le ou les ouvrages de rejet.
-
On calcule l’intensité i (en mm/h) de pluie en fonction du temps t (en mn) pour des durées de
0 à 24 h.
Ce calcul peut se faire avec les formules de type MONTANA.
Attention :Les formules sont applicables pour une plage de durée limitée. Au-delà de cette plage il est nécessaire de disposer des données statistiques d’une station météo. - On calcule la hauteur d’eau hpluie (mm) précipitée en fonction du temps t (en mn) hpluie (en mm) = i (mm/h) x t (mn) x 1/60.
-
On calcule la hauteur d’eau évacuée (hfuite en mm) par l’ouvrage de fuite en fonction du temps t (en mn), calcul effectué à partir du volume évacué ramené à la surface active Sa du projet.
A noter : La surface active Sa est égale au pourcentage de surface imperméable, c’est-àdire à C x S (si C est le coefficient de ruissellement et S la superficie du projet).
6/1000 est un coefficient d’unités, ici Qfuite est exprimé en l/s, t en minutes et Sa en ha. -

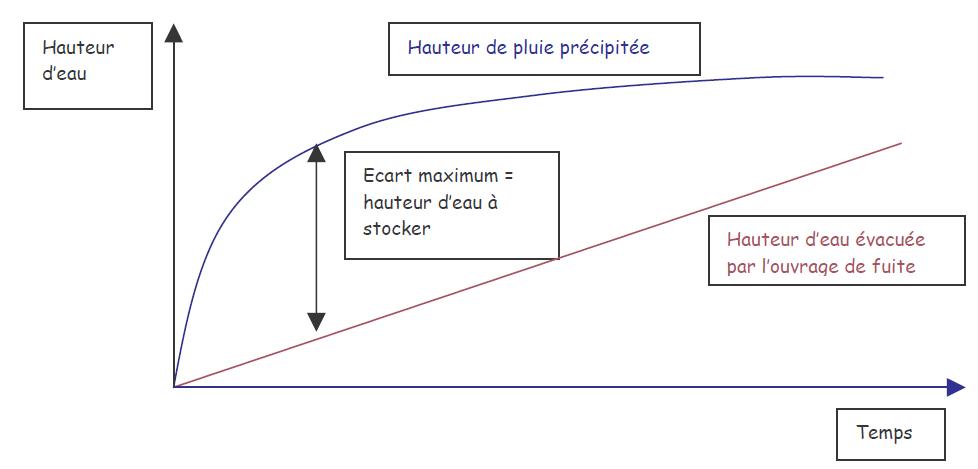

La hauteur d’eau à stocker est la valeur maximale de la différence (hpluie – hfuite) (en mm). Le volume V (m3) à stocker est obtenu en multipliant cette différence par la surface active du projet Sa en hectares :
V (m3) = (hpluie – hfuite) × Sa × 1010 est un coefficient d'unité, h est mm et Sa est en ha)
