Dimensionnement & Conception des noues

Principes de fonctionnement et avantages spécifiques

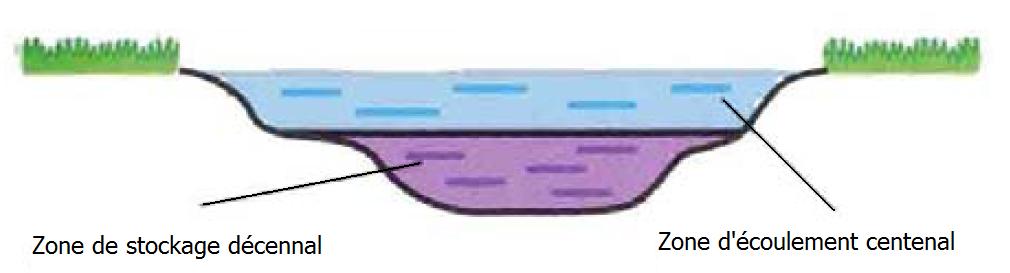

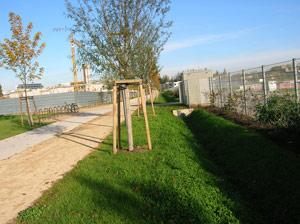

Une noue est un fossé large et peu profond, avec un profil présentant des rives en pente douce. Sa fonction essentielle est de stocker un épisode de pluie retenu (décennal par exemple), mais elle peut servir aussi à écouler un épisode plus rare (centennal par exemple).





Le stockage et l’écoulement de l’eau se font à l’air libre, à l’intérieur de la noue. L’eau est collectée, soit par l’intermédiaire de canalisations dans le cas, par exemple, de récupération des eaux de toiture et de chaussée, soit directement après ruissellement sur les surfaces adjacentes. L’eau est évacuée vers un exutoire - réseau, puits ou bassin de rétention - ou par infiltration dans le sol et évaporation. Ces différents modes d’évacuation se combinent selon leur propre capacité. En général, lorsque le rejet à l’exutoire est limité, l’infiltration est nécessaire, à condition qu’elle soit possible.

Parmi les principaux avantages liés à l’utilisation de cette technique, on peut citer :

• L’utilisation en un seul système des fonctions de rétention, de régulation, d’écrêtement qui limitent les débits de pointe à l’aval ainsi que le drainage des sols.

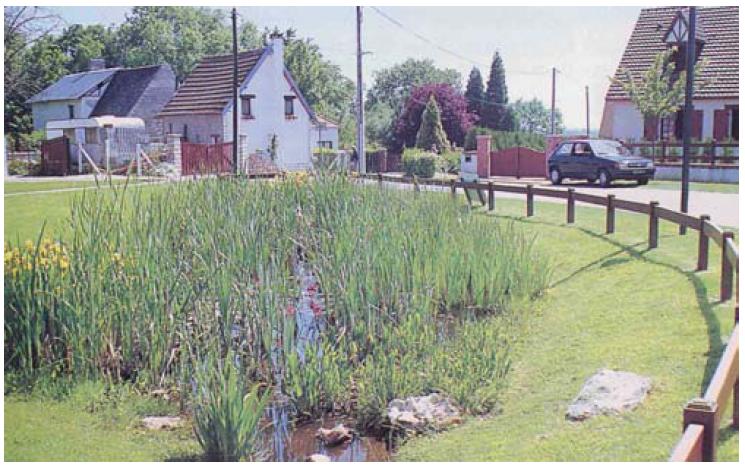

• La création d’un paysage végétal et d’espaces verts pour une bonne intégration dans le site.
• Sa réalisation par phases, selon les besoins de stockage.
• Son coût peu élevé.

Cette technique comporte deux inconvénients majeurs :

• La nécessité d’entretenir régulièrement les noues.
• Les nuisances dues à la stagnation de l’eau.

Pour une bonne réalisation

Parties et fonctions de la noue	Critères à vérifier

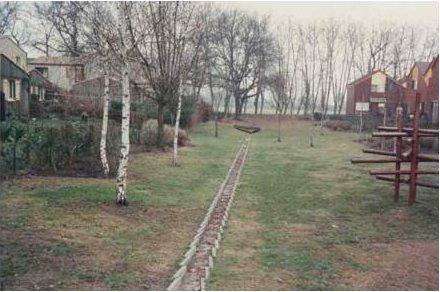

La zone de stockage	→ La pente du terrain naturel, qui indique la variation de profondeur du fond de noue par rapport au terrain naturel et le nombre de biefs. A la conception, l’existence d’une pente n’est pas un facteur rédhibitoire. Dans le cas d’une pente forte, des cloisons peuvent être mises en place afin d’augmenter le volume de stockage et réduire les vitesses d’écoulement. Dans le cas d’une pente très faible, inférieure à 2 ou 3‰, une cunette en béton devra être réalisée au fond de la tranchée pour assurer un écoulement minimal. A la réalisation, il faut surveiller que la pente du projet soit correctement exécutée tout au long de la noue pour éviter la stagnation d’eau dans les points bas. Celle-ci, source de mauvaises odeurs et de moustiques, est mal perçue par les habitants et dévalorise ce système d’assainissement. → L’érosion des sols : Elle dépend de la nature des sols et de la pente transversale de la noue. La conception et l’entretien peuvent limiter l’érosion afin d’assurer la pérennité de la noue et l’acceptation du système par les habitants.
La collecte	Il n’y a pas de contrainte particulière à la mise en place d’une canalisation ou au ruissellement. Pour le ruissellement, on devra cependant vérifier que les surfaces de ruissellement sont orientées vers la noue.
L'évacuation	Le critère déterminant pour rejeter dans un exutoire est la capacité de ce dernier. Les critères à vérifier pour l’infiltration sont les mêmes que pour une chaussée à structure réservoir.

Dimensionnement & Conception

⇒ Dimensionnement
La première étape du dimensionnement consiste à découper le projet en sous-bassins versants, c’est-à-dire à diviser la longueur de la noue en biefs. Les biefs sont des tronçons de noue entre deux points singuliers qui peuvent être des accès à la parcelle, des busages, des croisements.

Le dimensionnement des busages (accès à la parcelle …) régulera l’évacuation d’un bief dans un autre.

La méthode qui suit sera appliquée d’abord au bief amont. Celui-ci reprend les eaux de son sousbassin versant. Il admet un débit de fuite vers le bief à l’aval.
On appliquera ensuite la méthode au bief à l’aval en prenant en compte les eaux de son sousbassin versant mais aussi le débit de fuite du bief à l’amont. Tous les biefs de la noue sont ainsi dimensionnés les uns après les autres.

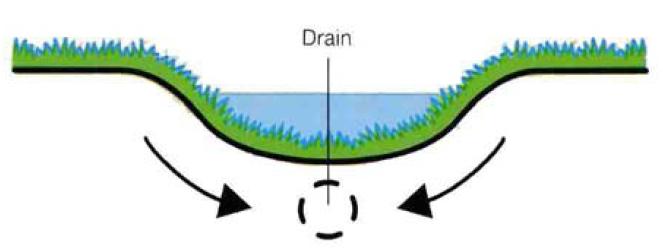

En général, le dimensionnement d’un bief se ramène à la définition de la section (profil en travers) lorsque la longueur est imposée par la taille du projet. Sa cote de fond est souvent imposée par le niveau de drainage des sols que l’on souhaite stocker et écouler.

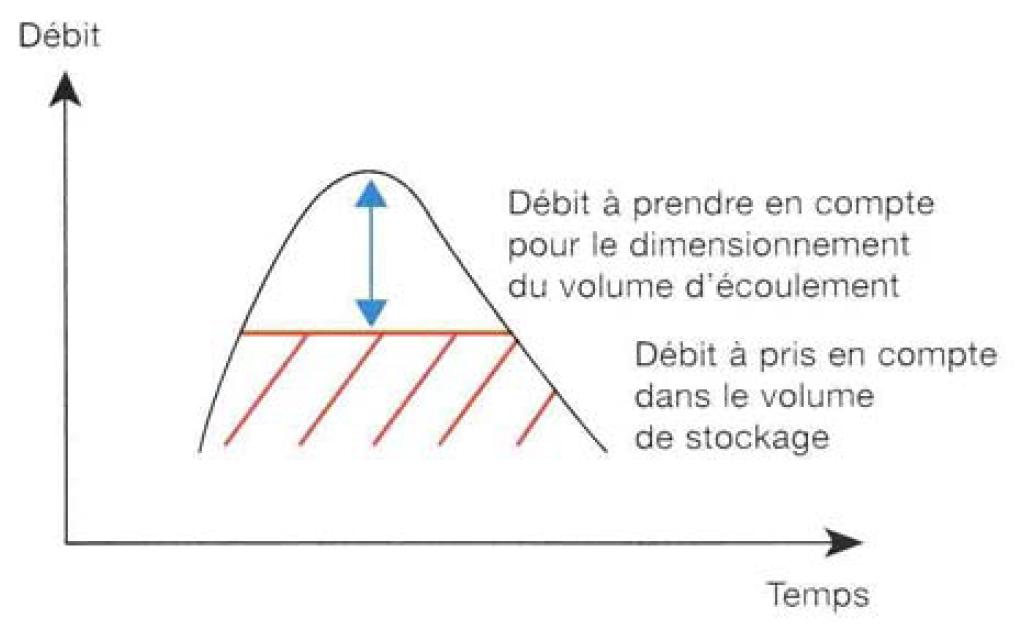

Ce volume, tout comme le dimensionnement qui suit, se scinde en deux pour répondre à la double fonction hydraulique de la noue de stockage d’un événement pluvial retenu et d’écoulement d’un événement plus rare.





⇒ Conception
Une fois la noue dimensionnée, il est possible de mettre hors d’eau (pour le risque centennal) des aménagements souhaités en calant leur cote NGF au-dessus de la noue.

La section peut être triangulaire, trapézoïdale. Mais, elle peut aussi prendre toute autre forme qui suit les lignes de niveaux, qui s’intègre davantage dans la nature. Sa section n’a pas forcément une forme fixe sur toute la longueur. Elle peut s’évaser par endroits pour inclure un espace vert ou se rétrécir ponctuellement par manque de place.





On peut également faire varier « l’habillage de surface », son environnement pour créer tantôt un paysage à caractère végétal (pelouses, arbustes et arbres), tantôt à caractère minéral (revêtement de galets).
La forme de la section, les pentes transversales, l’environnement immédiat de la noue peuvent être conçus afin de la rendre accessible aux jeux d’enfant ou tout autre usage de loisir.

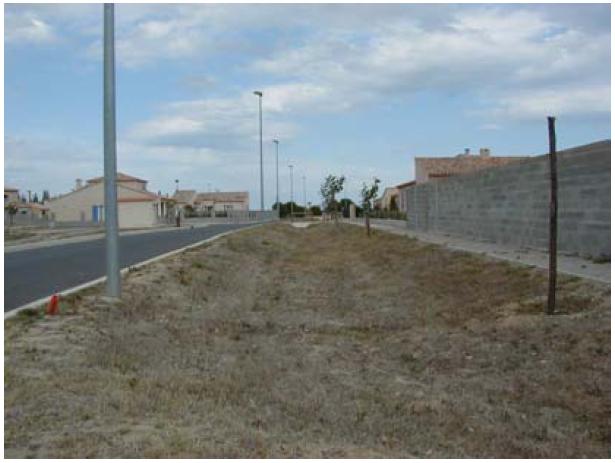

Cette forme évolutive des noues fait qu’elles sont adaptées le long des routes, mais aussi dans un lotissement (exemple de Villabois à Bruges - 33) où leur valeur esthétique est davantage exprimée.
Si les accès aux parcelles sont trop distants, il faudra mettre en place d’autres systèmes en travers pour réduire les vitesses d’écoulement.

⇒ Interrogations et problèmes survenant à la conception
